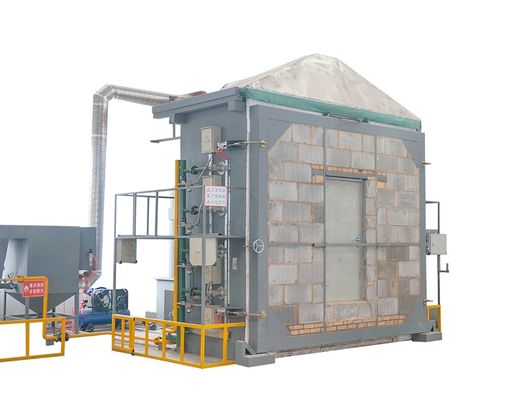

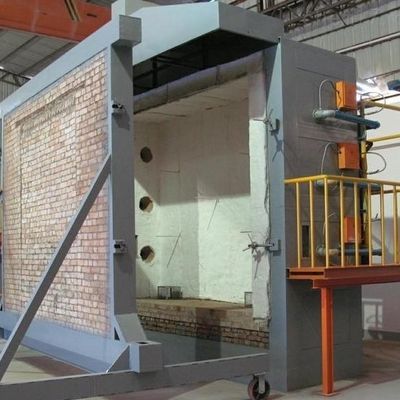

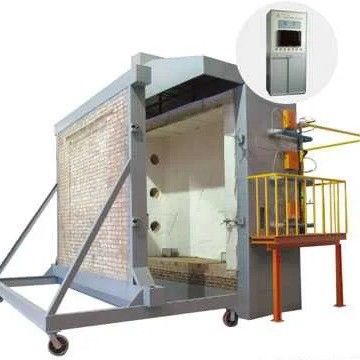

DX8342 বিল্ডিং উপাদানগুলির জন্য অগ্নি প্রতিরোধের পরীক্ষক
প্রয়োগের সুযোগ: এটি বিল্ডিং উপাদানগুলির অগ্নি প্রতিরোধের পরীক্ষার জন্য উপযুক্ত, এবং লোড-বহনকারী উল্লম্ব বিভাজন উপাদানগুলির অগ্নি প্রতিরোধ ক্ষমতা পরীক্ষা করা হয়।
অপারেটিং ভোল্টেজ: AC 380V±10% 50NZ।
ফার্নেস বডি: পরীক্ষার ফার্নেসটি ইট, ইস্পাত কাঠামো এবং অগ্নিরোধী এবং তাপ নিরোধক উপকরণ দিয়ে গঠিত।
নমুনা আকার: প্রস্থ 300 মিমি× উচ্চতা 300 মিমি (কাস্টমাইজ করা যেতে পারে)।
ফার্নেসের মাত্রাগুলি প্রায়:
উল্লম্ব ফার্নেস: L3.2m× W2.2m× H4.0m
অনুভূমিক ফার্নেস: L3.2m× W3.2m× H1.5।
গ্যাস প্রবাহ: 0~100L/min পরিমাপের নির্ভুলতা 2.5 গ্রেড।
বায়ু প্রবাহ: 0~50m3/min পরিমাপের নির্ভুলতা≤±0.5m3/min।
গ্যাস ট্যাঙ্কের ক্ষমতা: ≥50kg×6।
লোড পরিমাপের সরঞ্জাম: লোড মানের ±2.5% যোগ করা উচিত (লোডিং টাইপ পরীক্ষার জন্য প্রয়োজনীয়)।
নমুনা ফাঁক পরিমাপ প্রোব: 6 মিমি ব্যাস ±0.1 মিমি, ব্যাস 25 মিমি±0.2 মিমি।
দহন ব্যবস্থা: গ্যাস বিতরণ ব্যবস্থা (10 মিটারের মধ্যে), ফ্লেমথ্রোয়ার (20 এর কম নয়) এবং রেগুলেটিং ভালভ।
দহন গ্যাসের উৎস: প্রোপেন, তরল গ্যাস।
ফার্নেস তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা: সর্বাধিক নমুনা বিন্দু 10 পয়েন্ট।
ভেন্টিলেশন সিস্টেম এবং কন্ট্রোল ড্যাম্পার, ইত্যাদি।নমুনার ব্যাকফায়ার পৃষ্ঠের উপর বিকিরণ তাপের পরিমাপের পরিসীমা: 0~10W/cm2।
ফার্নেস চাপ পরিমাপের পরিসীমা: 0~100pa
পরিমাপের নির্ভুলতা: ≤±3pa।
পরীক্ষার তাপমাত্রা: ফার্নেস তাপমাত্রা নিয়ন্ত্রণ T-T0=3451g (8t+1) এর প্রয়োজনীয়তা পূরণ করে এবং তাপমাত্রা নিয়ন্ত্রণের বিচ্যুতি নিয়ন্ত্রিত হয়
:0 মিনিটে
যখন T> 30min, d≤5%.ফার্নেস তাপমাত্রা: ±15°C।
নমুনা অভ্যন্তরীণ তাপমাত্রা: ±10°C।
নমুনা ব্যাকফায়ার তাপমাত্রা: ±4°C।
ফার্নেস চাপ পরিমাপের শর্তাবলী:
পরীক্ষা শুরুর 5 মিনিট পর, নীচের নির্দিষ্ট ইতিবাচক চাপের শর্তগুলি ফার্নেসে পৌঁছানো উচিত।
অনুভূমিক সদস্য - নমুনার নীচের পৃষ্ঠের 100 মিমি নীচে অনুভূমিক তলে, ফার্নেস চাপ 15Pa±5Pa।
উল্লম্ব সদস্য – ফার্নেসে 3 মিটার উচ্চতা, নমুনার পৃষ্ঠ থেকে 100 মিমি। ফার্নেস চাপ 15Pa±5Pa।
পরীক্ষা শুরুর 10 মিনিট পর, ফার্নেসটি নীচে নির্দিষ্ট ইতিবাচক চাপের শর্তে পৌঁছানো উচিত।
অনুভূমিক সদস্য - নমুনার নীচের পৃষ্ঠের 100 মিমি নীচে অনুভূমিক তলে, ফার্নেস চাপ 17Pa±3Pa।
উল্লম্ব সদস্য – ফার্নেসে 3 মিটার উচ্চতা, নমুনার পৃষ্ঠ থেকে 100 মিমি। ফার্নেস চাপ 17Pa±3Pa।
ফার্নেস তাপমাত্রা: ±15°C, 1 মিমি ব্যাসের একটি থার্মোকল ব্যবহার করে।
নমুনার ব্যাকফায়ার তাপমাত্রা ±4°C, এবং তারের ব্যাস 0.5 মিমি।
আর্মড প্ল্যাটিনাম রোডিয়াম প্ল্যাটিনাম এস-মান থার্মোকল, নির্ভুলতা শ্রেণী 2।
আর্মড নিকেল-নিকেল-সিলিকন কে-মান থার্মোকল, গ্রেড 2।
টাইমিং পরিসীমা: 0~120min টাইমিং নির্ভুলতা:
<±1s।
নমুনা তাপমাত্রা সনাক্তকরণ ব্যবস্থা: সর্বাধিক নমুনা বিন্দু 20 পয়েন্ট।প্রয়োগের সুযোগ:
পরীক্ষার ফার্নেস জাতীয় মান GB/T7633-2008-এ নির্দিষ্ট প্রযুক্তিগত সূচক এবং প্রয়োজনীয়তা পূরণ করে এবং নন-লোড-বহনকারী অনুভূমিক দরজা এবং রোলার শাটারের অগ্নি প্রতিরোধের পরীক্ষার জন্য উপযুক্ত।
প্রধান পরামিতি:বিদ্যুৎ শক্তি: 6KW
ফার্নেস চাপ পরিমাপের পরিসীমা: 0-100Pa পরিমাপের নির্ভুলতা: ≤±3Pa
বায়ু প্রবাহ: 0-50m3/min পরিমাপের নির্ভুলতা: ≤±0.5 m3/min
দহন গ্যাসের উৎস: প্রোপেন, তরল গ্যাস (ব্যবহারকারীর দ্বারা সরবরাহ করা হয়)
গ্যাস ট্যাঙ্কের ক্ষমতা: 50kg×6
নমুনার ব্যাকফায়ার পৃষ্ঠের বিকিরণ তাপ পরিমাপের পরিসীমা: 0~10W/cm2;
ফার্নেস চাপ পরিমাপের পরিসীমা: 15Pa±5Pa;
পরীক্ষার তাপমাত্রা: প্রোগ্রাম তাপমাত্রা 15 মিনিট ঘরের তাপমাত্রা ~ 718°C,
30 মিনিট ঘরের তাপমাত্রা ~ 821°C, 60 মিনিট ঘরের তাপমাত্রা ~ 925°C,
90 মিনিট ঘরের তাপমাত্রা ~ 986°C; 120 মিনিট ঘরের তাপমাত্রা ~ 1029°C;
180 মিনিট ঘরের তাপমাত্রা ~ 1115°C, 240 মিনিট ঘরের তাপমাত্রা ~ 1150°C;
তাপমাত্রা সেন্সর: ফার্নেসে: 9টি আর্মার্ড নিকেল-ক্রোমিয়াম-নিকেল-সিলিকন কে-মান থার্মোকল, নির্ভুলতা স্তর: শ্রেণী II
ব্যাকফায়ার: 29টি আর্মার্ড নিকেল-ক্রোমিয়াম-নিকেল-সিলিকন কে-মান থার্মোকল, নির্ভুলতা শ্রেণী: শ্রেণী II
টাইমিং পরিসীমা: 0-240min টাইমিং নির্ভুলতা:
<±1s
নমুনা আকার: (ব্যবহারকারীদের দ্বারা বিশেষ উল্লেখ কাস্টমাইজ করা যেতে পারে)সরঞ্জামের ব্যবহারযোগ্য এলাকা: দৈর্ঘ্য× প্রস্থ× উচ্চতা (3.8×2.4×4.5) মি;
সরঞ্জামের ওজন: 4500 কেজি (পরীক্ষার ফার্নেস সাইটে ইনস্টল করতে হবে);
গ্যাসীকরণ ব্যবস্থা: 150kg/h (ঐচ্ছিক)।
প্রযুক্তিগত পরামিতি:
1. 19-ইঞ্চি ইন্সট্রুমেন্ট র্যাক, যার মধ্যে রয়েছে অক্সিজেন, কার্বন ডাই অক্সাইড এবং কার্বন মনোক্সাইড বিশ্লেষক
2. অক্সিজেন বিশ্লেষক হল একটি অক্সিজেন বিশ্লেষক যা গ্যাসের অক্সিজেনের ঘনত্ব সনাক্ত করতে প্যারাম্যাগনেটিক চাপের পরিবর্তন পরিমাপের পদ্ধতি ব্যবহার করে। প্রতিক্রিয়া সময় (T90) 3.5 s, অভ্যন্তরীণ সংকেত প্রক্রিয়াকরণের সময়
< 1 s, চাপ সেন্সর (অভ্যন্তরীণ) 50~200 kPa, শূন্য বিচ্যুতি
নামপ্লেটে সর্বনিম্ন পরিমাপের পরিমাণের < 0.5%/মাস, পরিমাপ করা মানের 0.5%/মাস বিচ্যুতি< বর্তমান পরিমাপের পরিসীমা, পুনরাবৃত্তিযোগ্যতা ত্রুটি< বর্তমান পরিমাপের পরিমাণের 1%, সর্বনিম্ন সনাক্তকরণ সীমা বর্তমান পরিমাপের পরিমাণের 1%, রৈখিকতা ত্রুটি< বর্তমান পরিমাপের পরিমাণের 1%3. কার্বন ডাই অক্সাইড বিশ্লেষক এবং কার্বন মনোক্সাইড বিশ্লেষক হল অ-বিচ্ছিন্ন ইনফ্রারেড প্রকার, এবং নীতিটি হল যে গ্যাস অণুগুলির একটি নির্দিষ্ট ইনফ্রারেড শোষণ ব্যান্ড রয়েছে এবং একক-বীম বিকল্প ইনফ্রারেড বিশ্লেষণ পদ্ধতি গ্রহণ করা হয়। সর্বনিম্ন সনাক্তকরণ সীমা বর্তমান পরিমাপের পরিমাণের 1%, রৈখিকতা ত্রুটি পরিমাপ ±1% পূর্ণ স্কেল< যখন সর্বাধিক পরিসীমা সর্বাধিক পরিসরে থাকে, তখন পুনরাবৃত্তিযোগ্যতা হয়
< নামপ্লেটে সর্বনিম্ন পরিমাণের ±1%, এবং প্রতিক্রিয়ার সময় (T90 সময়) প্রায় 1.2 L/min নমুনা গ্যাস প্রবাহ< 30 সেকেন্ড4. অক্সিজেন বিশ্লেষকের পরিসীমা 0-25%, কার্বন ডাই অক্সাইড বিশ্লেষকের পরিসীমা 0-10%, এবং কার্বন মনোক্সাইড বিশ্লেষকের পরিসীমা 0-1%5. তাপমাত্রা নিয়ন্ত্রক কোল্ড ট্র্যাপ নিয়ন্ত্রণ করতে ব্যবহৃত হয় এবং পরীক্ষার গ্যাস পরিশোধনের সময় জল সম্পূর্ণরূপে সরানো হয়
6. গ্যাস সংগ্রহের জন্য ডাবল-হেড পাম্প প্রায় 30 মিটার দূরে বিশ্লেষকের কাছে দহনকালে উৎপন্ন গ্যাস নমুনা স্থানান্তর করতে পারে
7. ডেটা অধিগ্রহণ ব্যবস্থা (অপারেশন এবং নিয়ন্ত্রণ পদ্ধতি সহ)
8. অধিগ্রহণ বোর্ড 16-বিট প্রশস্ত লাভ পরিসীমা, অ্যানালগ এবং ডিজিটাল I/O বোর্ড গ্রহণ করে
9. থার্মোকল প্রকার: K প্রকার, পরিসীমা: পরিবেষ্টিত তাপমাত্রা ~ 1500 ডিগ্রি সেলসিয়াস।
10. ডেটা অধিগ্রহণ ব্যবস্থা ডেটা লগার বা ফিল্ড পয়েন্টার ইনস্টল এবং সক্রিয় করার মাধ্যমে ডেটা সংগ্রহ করতে পারে
11. ডেটা অধিগ্রহণ ব্যবস্থা নিম্নলিখিত অংশগুলি নিয়ে গঠিত:
বিট থার্মোকল ইনপুট মডিউল, 16-বিট অ্যানালগ ইনপুট মডিউল, ডিজিটাল ইনপুট/আউটপুট মডিউল, 12-বিট অ্যানালগ আউটপুট মডিউল, 4 এবং 8-স্লট বেস প্লেট, সংযোগ বেস, নেটওয়ার্ক মডিউল, পাওয়ার সাপ্লাই 24 ভোল্ট 5A ডিসি ইউনিভার্সাল পাওয়ার ইনপুট, ডেটা অধিগ্রহণ কম্পিউটার, প্রিন্টার
