পণ্যের নামঃ
আইইসি ৬২৭৩০ অনুযায়ী ৫০০০ ঘণ্টার একাধিক চাপ পরীক্ষার জন্য প্রযুক্তিগত বিবরণীঃ2024.
প্রয়োগের ক্ষেত্রঃ
এই সরঞ্জামটি মূলত সিমুলেট করার জন্য ব্যবহৃত হয়
জটিল কাজের অবস্থার অধীনে আইসোলেটরগুলির ব্যাপক পারফরম্যান্স পরীক্ষা এবং যান্ত্রিক চাপের মতো মাল্টি-স্ট্রেনস কাপলিং এফেক্ট প্রয়োগ করে তাদের স্থায়িত্ব এবং নির্ভরযোগ্যতা মূল্যায়ন করা,উচ্চ ভোল্টেজ, তাপমাত্রা এবং আর্দ্রতা পরিবর্তন, এবং রাসায়নিক ক্ষয় অন্তর্ভুক্তঃ
1. পাওয়ার ফিল্ডঃ হাই ভোল্টেজ ট্রান্সমিশন লাইন এবং সাবস্টেশন সরঞ্জামগুলির জন্য আইসোলেটরগুলির অ্যান্টি-এজিং, অ্যান্টি-দূষণ ফ্ল্যাশওভার পরীক্ষা।
2রেল ট্রানজিটঃ কম্পন, আর্ক এবং ভিজা পরিবেশে বৈদ্যুতিক রেল ক্যাটেনারির বিচ্ছিন্ন উপাদানগুলির পারফরম্যান্স মূল্যায়ন।
3.নতুন জ্বালানি দৃশ্যকল্পঃ ফোটোভোলটাইক/বাতাস শক্তির বহিরাগত বিচ্ছিন্নতা সরঞ্জাম UV, লবণের অধীনে দীর্ঘমেয়াদী নির্ভরযোগ্যতা যাচাইকরণ
স্প্রে এবং আর্দ্র তাপ চক্র।
4শিল্প পরিবেশঃ রাসায়নিক কারখানা এবং উপকূলীয় স্থাপনার মধ্যে নিরোধকগুলির রাসায়নিক ক্ষয় প্রতিরোধের এবং নিম্ন চাপ প্রতিরোধের পরীক্ষা।
পরীক্ষার ধরনগুলি যান্ত্রিক-বৈদ্যুতিক সংযোগকে কভার করে (যেমন কম্পন + আংশিক নিষ্কাশন),পরিবেশ-বৈদ্যুতিক সংশ্লেষণ (যেমন লবণ স্প্রে + বৈদ্যুতিক ক্ষেত্রের বিকৃতি) এবং মাল্টি-ফ্যাক্টর ত্বরান্বিত বয়স্ক (তাপমাত্রা শক + রাসায়নিক ক্ষয়), যা আইইসি এবং জিবি মান মেনে চলে এবং গবেষণা ও উন্নয়ন উন্নতি, গুণমান পরিদর্শন এবং অপারেশন এবং রক্ষণাবেক্ষণ কৌশলগুলির জন্য ডেটা সমর্থন সরবরাহ করে।
পরীক্ষার পদ্ধতিঃ

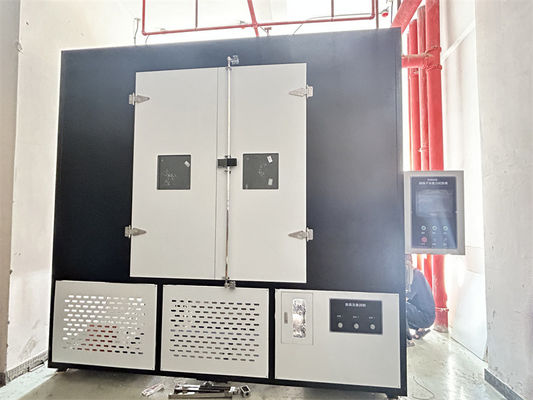

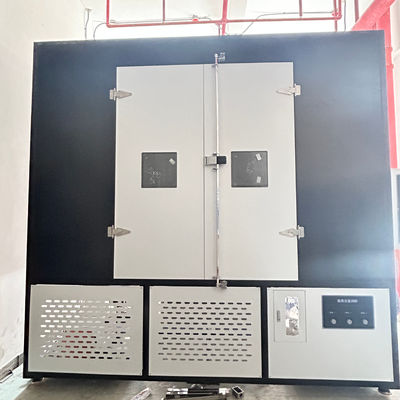

1- পরীক্ষার ক্যাবিনের অভ্যন্তরীণ লেপটি জারা প্রতিরোধী স্টেইনলেস স্টিল (306 বা 315) থেকে তৈরি হবে। লেপটি লবণ কুয়াশা এবং জারা বিরুদ্ধে প্রয়োগ করা যেতে পারে।
২- ক্ষয় প্রতিরোধী উপাদানটি যতটা সম্ভব প্রতিটি দেয়ালে একক টুকরো থেকে তৈরি হবে যা সংযুক্ত হবে না।
৩. কেবিনের অভ্যন্তরের মাত্রা হবে ২.৭x৩.০x২.৪ মিটার (মোট আয়তন ১৮.৬৩ মিটার)
৪. দরজার উপরে একটি উইন্ডো থাকবে যা রেডিয়েশন ব্লকিং গ্লাস দিয়ে সজ্জিত।

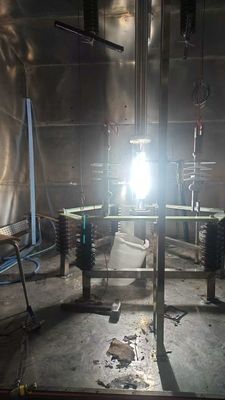

৫. পরীক্ষার নমুনার এবং জেনন ল্যাম্পের মধ্যে দূরত্ব হবে ১ মিটার।
৬- দেয়ালের বেধ হবে ন্যূনতম ১০ সেন্টিমিটার এবং ভিতরে তাপ নিরোধক উপাদান দিয়ে আচ্ছাদিত করা হবে
মানদণ্ড মেনে চলতে হবেঃ
এই নথিতে 5000h মাল্টিপল স্ট্রেস টেস্ট বেঞ্চের প্রযুক্তিগত প্রয়োজনীয়তা IEC 62730 অনুযায়ী দেওয়া হয়েছেঃ2024.
পরীক্ষার শর্তঃ
1আইসোলেটরগুলিতে প্রয়োগ করা এবং 5 000 ঘন্টা সময় ধরে পুনরাবৃত্তি করা চাপের চক্রটি চিত্র 3 এ দেখানো হয়েছে।এই চক্রটি এমনভাবে ডিজাইন করা হয়েছে যাতে পরীক্ষার নমুনাগুলি তাপমাত্রা পরিবর্তন এবং ঘনীভবনের প্রভাবের শিকার হয়।.

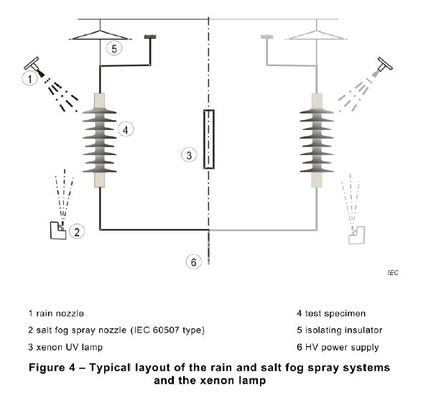

2পরীক্ষার নমুনাগুলি চিত্র ৪-এ প্রদর্শিত হিসাবে চেম্বারে উল্লম্বভাবে সাজানো হয়।
পরীক্ষামূলক নমুনার শ্যাডের সংলগ্ন প্রান্তের মধ্যে এবং পরীক্ষামূলক নমুনার সাথে ছাদ, দেয়াল এবং মেঝের মধ্যে কমপক্ষে ৪০০ মিমি ফাঁক থাকতে হবে।
3পরীক্ষার শুরু করার আগে পরীক্ষার নমুনাগুলি ডি-আইওনিজড পানি দিয়ে পরিষ্কার করা উচিত। একই সময়ে তুলনামূলক ক্রিলিং দূরত্বের সাথে পরীক্ষার নমুনাগুলির তিনটি জোড়া পর্যন্ত পরীক্ষা করা যেতে পারে।
4পরীক্ষার জন্য সাপ্তাহিক বিরতি অনুমোদিত, যার প্রতিটি এক ঘন্টা অতিক্রম করে না। বিরতি সময়কাল পরীক্ষার সময়কালের মধ্যে গণনা করা হবে না।প্রতিটিতে ৬০ ঘন্টা পর্যন্ত পাঁচটি দীর্ঘ বিরতি অনুমোদিত. বিরতি সময়ের তিনগুণ অতিরিক্ত পরীক্ষার সময় যোগ করা হবে। চূড়ান্ত পরীক্ষার প্রতিবেদনে বিরতিগুলির সমস্ত বিবরণ অন্তর্ভুক্ত করা হবে।
কৃত্রিম বৃষ্টি:
কৃত্রিম বৃষ্টি পরীক্ষা নমুনার উপরে এবং তাদের পরিধি বাইরে মাউন্ট করা nozzles দ্বারা সরবরাহ করা হবে (চিত্র 4 দেখুন) ।
গড় বৃষ্টিপাতের হার আইইসি 60060-1 অনুসারে হবে। সর্বনিম্ন 85 ন্যানোমিটার প্রতিরোধের জল ব্যবহার করা হবে। প্রতিটি
পরীক্ষামূলক নমুনার এক এক করে স্প্রে করা হয়।
লবণ দ্রবণ ট্যাংক নিয়ন্ত্রণ ব্যবস্থাঃ
১ টন ধারণক্ষমতা, ৩০৪ স্টেইনলেস স্টীল ট্যাংক।
2. ডাবল-স্তরযুক্ত এবং একটি খোলা lid এবং মিশ্রণ বাহু সঙ্গে বিচ্ছিন্ন।
3একটি প্রতিরোধক উপাদান দিয়ে গরম করা হয়, একটি স্ক্রু-ফুড লবণ যোগ সিস্টেমের সাথে।
4এতে একটি লকিং ব্রেক চ্যাসি এবং ওভারফ্লো ডিসচার্জ সিস্টেম রয়েছে।
5. ওয়াটার ওয়াশিং ট্যাঙ্ক কন্ট্রোল সিস্টেম:
6. ১ টন 304 স্টেইনলেস স্টীল ডিজাইন এবং গরম করার ক্ষমতা সহ লবণ সমাধান ট্যাঙ্ক হিসাবে অনুরূপ স্পেসিফিকেশন।
লবণ কুয়াশা ক্যালিব্রেশনঃ
পরীক্ষার শুরু হওয়ার আগে ক্যালিব্রেশন করা হবে।
At least two clean collecting receptacles with a collecting area of 8 000 mm2 ± 2 000 mm2 and a maximum height of 100 mm each are placed as close as practical to the position of the ends of the test objectটেস্ট নমুনার দ্বারা সুরক্ষিত না হওয়া এবং চেম্বারের কাঠামো উপাদান বা অন্য উৎস থেকে ঝরনা এড়ানোর জন্য ভর্তিগুলি এমনভাবে স্থাপন করা হয়।
তাদের প্রতি ঘণ্টায় ১.৫ থেকে ২.০ মিলিগ্রাম বৃষ্টিপাত সংগ্রহ করতে হবে (সংগ্রহ এলাকা ৮০০০ মিমি২-এ সংশোধন করা হয়েছে) যা অন্তত ১৬ ঘণ্টার মধ্যে গড়ে সংগ্রহ করা উচিত।
দ্রষ্টব্যঃ এই ধরনের বৃষ্টিপাতের জন্য প্রয়োজনীয় প্রবাহের হার (সাধারণত ০.৩ লিটার/মিটার/ঘন্টা) উল্লেখ করা উচিত।(জল প্রবাহ হারের প্রতি লিটার এবং পরীক্ষার চেম্বারের ভলিউমের প্রতি ঘন মিলেরে সংজ্ঞায়িত করা হয়।)
পরবর্তীতে পরীক্ষার সময়, প্রবাহের হার কমপক্ষে প্রতি 100 ঘন্টা পরীক্ষা করা উচিত এবং প্রাথমিক মানের ± 25 শতাংশের মধ্যে থাকা উচিত।
পানি পুনরায় প্রবাহিত করা যাবে না।
সাধারণ শর্তাবলীঃ
1- ডিভাইসের রক্ষণাবেক্ষণ এবং ব্যবহার সম্পর্কে প্রশিক্ষণ প্রদান করা হবে
2- ইনস্টলেশন শেষ হলে, ডিভাইসটি গ্রহণের জন্য 1 মাস (4 সপ্তাহ) কোন সমস্যা ছাড়াই কাজ করবে।
৩. বৈদ্যুতিক চিত্র এবং জল পাইপ সংযোগ সিস্টেমের চিত্র সরবরাহ করা হবে
4- রক্ষণাবেক্ষণ ম্যানুয়াল প্রদান করা হবে
5- ব্যবহারকারীর ম্যানুয়াল প্রদান করা হবে
6- লবণ কুয়াশা এবং বৃষ্টির সংস্পর্শে অংশগুলি স্টেইনলেস হবে
৭. বৈদ্যুতিক উপাদানগুলি ৩৮০ ভোল্ট অবকাঠামোর জন্য উপযুক্ত হবে
৮. ওয়ারেন্টি শর্তাবলী নির্দিষ্ট করা হবে
৯- ১০ বছরের জন্য খুচরা যন্ত্রাংশ সরবরাহ করা হবে
১০- ব্যবহারযোগ্য সামগ্রীর তালিকা দেওয়া হবে।
আইসোলেটরের প্রধান সুবিধা:
1চমৎকার নিরোধক কর্মক্ষমতা
আইসোলেটরগুলি সঞ্চালনের দূরত্ব বাড়িয়ে উচ্চ ভোল্টেজকে কার্যকরভাবে বিচ্ছিন্ন করতে পারে, বর্তমানের ফুটো এবং আর্ক ফ্ল্যাশওভার প্রতিরোধ করতে পারে এবং পাওয়ার সিস্টেমের নিরাপদ অপারেশন নিশ্চিত করতে পারে। উদাহরণস্বরূপ,কম্পোজিট আইসোলেটরগুলি সিলিকন রাবারের মতো উপকরণ দিয়ে তৈরি, যা দূষণের ফ্ল্যাশওভারের জন্য চমৎকার প্রতিরোধ ক্ষমতা রাখে এবং ভারী দূষিত পরিবেশে স্থিতিশীলতা বজায় রাখতে পারে।2. উচ্চ যান্ত্রিক শক্তি এবং স্থায়িত্বআধুনিক বিচ্ছিন্নকারী, যেমন চতুর্থ প্রজন্মের ইপোক্সি রজন কম্পোজিট বিচ্ছিন্নকারী, উচ্চতর যান্ত্রিক নির্ভরযোগ্যতা আছে এবং চরম যান্ত্রিক লোড (যেমন বায়ু কম্পন,হিমায়ন) এবং তাপমাত্রা পরিবর্তন, উপাদান অবনতির কারণে ব্যর্থতা হ্রাস।
আইসোলেটরের ভবিষ্যৎ উন্নয়ন প্রবণতাঃ 1উপাদান উদ্ভাবন এবং কর্মক্ষমতা উন্নতিচতুর্থ প্রজন্মের হার্ড কম্পোজিট আইসোলেটরঃ ইপোক্সি রজন ভিত্তিক উপকরণ ব্যবহার করে, এটি পূর্ববর্তী তিনটি প্রজন্মের পণ্যগুলির ইন্টারফেস সিলিং ব্যর্থতা এবং স্ব-বিস্ফোরণের সমস্যাগুলি সমাধান করে,এবং উচ্চ যান্ত্রিক শক্তি এবং দূষণ ফ্ল্যাশওভার প্রতিরোধের আছে। এটি বাণিজ্যিক প্রাক উত্পাদন পর্যায়ে প্রবেশ করেছে 710। ন্যানোকম্পোজিট উপকরণঃন্যানো পার্টিকল যুক্ত করে উপাদানগুলির বয়স্ক প্রতিরোধের এবং ইউভি প্রতিরোধের ক্ষমতা বাড়ানো, তারা স্মার্ট গ্রিডগুলিতে উচ্চ-ফ্রিকোয়েন্সি হারমোনিকের মতো নতুন চাহিদার সাথে মানিয়ে নিতে পারে।2প্রয়োগের ক্ষেত্রের সম্প্রসারণউচ্চ-ভোল্টেজ এবং অতি-উচ্চ-ভোল্টেজ ট্রান্সমিশনঃ বিশ্বব্যাপী বিদ্যুৎ নেটওয়ার্কের আধুনিকীকরণের সাথে সাথে 750kV এবং তার বেশি ভোল্টেজ স্তরের আইসোলেটরের চাহিদা বেড়েছে।বিশেষ করে মরুভূমি এবং উচ্চ ঠান্ডা অঞ্চলের মতো চরম অঞ্চলে সংক্রমণ প্রকল্পগুলিতেনতুন শক্তি এবং রেল পরিবহন: বায়ু শক্তি, ফোটোভোলটাইক বিদ্যুৎ কেন্দ্র এবং উচ্চ গতির রেল যোগাযোগ নেটওয়ার্কের ক্ষেত্রে হালকা ও উচ্চ নির্ভরযোগ্যতার নিরোধকগুলির চাহিদা বাজারের বৃদ্ধিকে চালিত করছে।
