আইএসও 834-1 স্ট্যান্ডার্ড বিল্ডিং উপাদান ফায়ার টেস্টের জন্য EN13381 এর জন্য উল্লম্ব এবং অনুভূমিক চুল্লি

DX8364 বিল্ডিং কম্পোনেন্ট ফায়ার রেজিস্ট্যান্স টেস্ট ভার্টিকাল ফার্নেস এবং হরাইজন্টাল ফার্নেস (EN13381-8)

অনুভূমিক চুল্লি:

প্রয়োগের সুযোগ:এটি দেয়াল, বিম, কলাম, মেঝে, সিলিং এবং ছাদের মতো লোড-বহনকারী এবং নন-লোড-বহনকারী উপাদানগুলির জন্য উপযুক্ত, এবং অন্যান্য কাঠামো, আনুষাঙ্গিক বা কাঠামো রেফারেন্স হিসাবে ব্যবহার করা যেতে পারে। এই টেস্টিং মেশিনটি GB/T9978.1~9 এবং ISO834-1~9 স্ট্যান্ডার্ডের সমস্ত উপাদানের পরীক্ষার জন্য উপযুক্ত।

মান মেনে চলুন:

 ISO834-1:1999 "ফায়ার রেজিস্ট্যান্স টেস্ট বিল্ডিং কম্পোনেন্টস পার্ট I: জেনারেল রিকোয়ারমেন্টস"

প্রধান প্যারামিটার:

গবেষণাগার: 4.5M(দৈর্ঘ্য)x4.5M(প্রস্থ)x3.5M(উচ্চতা), উচ্চ তাপমাত্রা নিরোধক উপকরণগুলির অভ্যন্তরীণ ব্যবহার।

লোডিং ডিভাইস: বিল্ডিংয়ের ওভারহেড ক্রেন সরানোর জন্য যান্ত্রিক লোডিং গ্রহণ করা হয়। সমজাতীয়, কেন্দ্রীয়, পিভোটাল, বা এক্সেন্ট্রিক লোডিং অনুকরণ করা যেতে পারে।

সাপোর্টিং ফ্রেম: চারটি রোলার দ্বারা ফ্রেমের একটি ওয়েজ ব্র্যাকেটের সাথে সংযুক্ত।

থার্মোকাপল: ফার্নেস থার্মোকাপল, ব্যাকসাইড হিট কাপল, মোবাইল থার্মোকাপল, অভ্যন্তরীণ থার্মোকাপল এবং পরিবেষ্টিত তাপমাত্রা থার্মোকাপল সহ বিভিন্ন এলাকায় বিতরণ করা হয়।

ফার্নেস চাপ পরিমাপ প্রোব: টি-আকৃতির পরিমাপ প্রোব, পরিমাপ নির্ভুলতা ± 2Pa

স্পেসিমেন গ্যাপ পরিমাপ প্রোব: 6 মিমি ব্যাস ± 0.1 মিমি ব্যাস ±0.2 মিমি ব্যাস

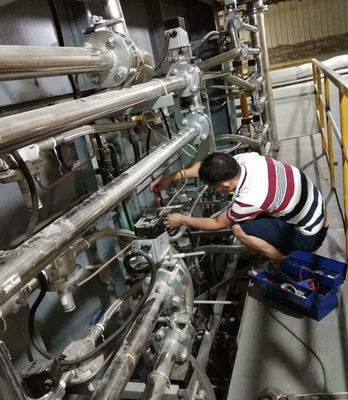

দহন ব্যবস্থা: গ্যাস বিতরণ ব্যবস্থা (10 মিটারের মধ্যে), ফ্লেমথ্রোয়ার (20 এর কম নয়) এবং রেগুলেটিং ভালভ

দহন গ্যাসের উৎস: 95% এর বেশি বিশুদ্ধতা সহ প্রোপেন, তরলীকৃত গ্যাস (ব্যবহারকারী দ্বারা সরবরাহ করা)

গ্যাস প্রবাহ: 0~100L/min পরিমাপ নির্ভুলতা 2.5 গ্রেড

বায়ু প্রবাহ: 0~50m3/min পরিমাপ নির্ভুলতা≤±0.5m3/min

গ্যাস ট্যাঙ্কের ক্ষমতা: ≥50kg×6

ফার্নেস তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা: সর্বোচ্চ স্যাম্পলিং পয়েন্ট হল 10 পয়েন্ট

বায়ুচলাচল ব্যবস্থা এবং নিয়ন্ত্রণ ড্যাম্পার, ইত্যাদি

স্পেসিমেনের ব্যাকফায়ার পৃষ্ঠে বিকিরণ তাপের পরিমাপের পরিসীমা: 0~10W/cm2

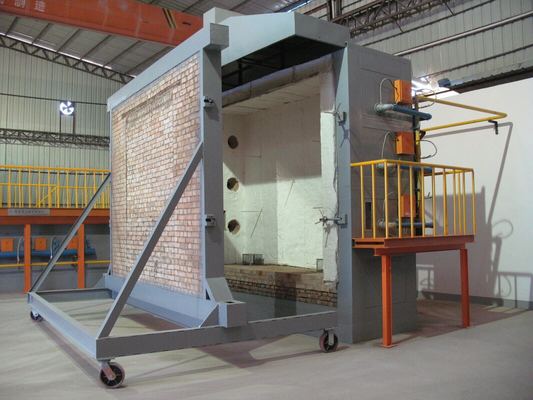

উল্লম্ব চুল্লি:

প্রয়োগের সুযোগ:

এটি দেয়াল, বিম, কলাম, ফ্লোর স্ল্যাব এবং সিলিংয়ের মতো অনুভূমিক বিল্ডিং উপাদানগুলির জন্য উপযুক্ত, যাতে স্ট্যান্ডার্ড ফায়ার অবস্থার অধীনে তাদের অগ্নি প্রতিরোধ ক্ষমতা নির্ধারণ করা যায়।

মান পূরণ করুন:

ISO834-11999, ISO834-5:200, ISO834-6: :200 এবং অন্যান্য পরীক্ষার প্রয়োজনীয়তা।

কর্মক্ষমতা বৈশিষ্ট্য:

উচ্চ-নির্ভুলতা মাল্টি-বিট অধিগ্রহণ কার্ডের ব্যবহার, তাপমাত্রা, চাপ, প্রবাহ এবং ডেটার অন্যান্য দিক সংগ্রহ, মাইক্রোকম্পিউটার বিশ্লেষণ, প্রক্রিয়াকরণ এবং নিয়ন্ত্রণের মাধ্যমে দহনের বাস্তব তথ্যের রিয়েল-টাইম পুনরুৎপাদন তৈরি করা এবং এর দহন বৈশিষ্ট্য নির্ধারণের জন্য মাইক্রোকম্পিউটার বিশ্লেষণের মাধ্যমে, পুরো মেশিনটি নির্ভরযোগ্য ডিভাইস ব্যবহার করে, সিস্টেমের নির্ভরযোগ্যতা, উচ্চ-গতির অপারেশন, উন্নত সহ নিশ্চিত করে।

প্রযুক্তিগত পরামিতি:

1. যন্ত্রের গঠন: রিফ্র্যাক্টরি টেস্ট ফার্নেস, গ্যাস ফ্লো মেজারমেন্ট সিস্টেম, টেম্পারেচার মেজারমেন্ট সিস্টেম এবং প্রেসার মেজারমেন্ট অ্যান্ড কন্ট্রোল সিস্টেম।

2. রিফ্র্যাক্টরি টেস্ট ফার্নেস: এটি একটি উল্লম্ব টেস্ট ফার্নেস যার অভ্যন্তরীণ আকার 4.5m (দৈর্ঘ্য), × 3.5m (গভীরতা) × 1.25m (উচ্চতা)।

3. ফার্নেস কাঠামো: স্টিল স্ট্রাকচার ফ্রেম গ্রহণ করা হয়, ফার্নেস প্রাচীর স্টিল স্ট্রাকচার ফ্রেমের মাঝখানে রিফ্র্যাক্টরি ইট দিয়ে তৈরি করা হয়, এবং ফার্নেস প্রাচীরের ভিতরের দিকটি উচ্চ-তাপমাত্রা প্রতিরোধী তাপ নিরোধক উপাদান দিয়ে তৈরি করা হয়, যার ঘনত্ব 1000kgpm3 এর বেশি। বাইরের দিকটি রঙিন ইস্পাত দিয়ে আবৃত, ফার্নেস লাইনিং উপাদানের পুরুত্ব 65 মিমি, এবং ফার্নেসের ভিতরে তাপমাত্রা পরীক্ষার তাপমাত্রা 1250°C পর্যন্ত।

4. তাপমাত্রা পরিমাপ ব্যবস্থা:

1. ফার্নেসের ভিতরে থার্মোকাপল: ফার্নেসটি GB/T 16839.1 অনুসারে 2.0 মিমি তারের ব্যাস সহ K-টাইপ নিকেল-ক্রোমিয়াম-নিকেল-ক্রোমিয়াম থার্মোকাপল গ্রহণ করে, বাইরের আবরণটি তাপ-প্রতিরোধী স্টেইনলেস স্টিল পাইপ হাতা, এবং মাঝখানে তাপ-প্রতিরোধী উপাদান দিয়ে ভরা হয়, এবং হট এন্ড প্রোটিডিং স্লিভের দৈর্ঘ্য কমপক্ষে 25 মিমি, মোট 5 টি পিস, এবং তাপমাত্রা নির্ভুলতা হল<± 15 °C.

2. ব্যাক ফায়ার পৃষ্ঠের তাপমাত্রা পরিমাপ: 0.5MM ব্যাসের একটি থার্মোকাপল ব্যবহার করে, 0.2MM পুরুত্ব এবং 12MM ব্যাসের একটি গোলাকার তামার শীটে ঝালাই করা

GB/T16839.1 অনুসারে বড় নিকেল-ক্রোম-নিকেল-সিলিকন থার্মোকাপলটি 30MM দীর্ঘ, প্রস্থ এবং 2.0MM পুরুত্বের একটি ইনসুলেটিং গ্যাসকেট দিয়ে আচ্ছাদিত করা উচিত। মোট 20

3. গড় তাপমাত্রা পরিমাপ: 8 থার্মোকাপল, GB/T7633-2008 এবং GB/T17428-2009 এর জন্য উপযুক্ত

4. সর্বোচ্চ তাপমাত্রা পরিমাপ: থার্মোকাপলটি 20 টি ডাবল ডোর পরিমাপ যা 1200 মিমি পর্যন্ত সর্বোচ্চ দরজার প্রস্থকে আচ্ছাদন করতে পারে।
