বিল্ডিং উপাদান অগ্নি প্রতিরোধ অনুভূমিক ফার্নেস EN1363-1 স্ট্যান্ডার্ড

DX8364 বিল্ডিং উপাদান অগ্নি প্রতিরোধের পরীক্ষা উল্লম্ব চুলা এবং অনুভূমিক চুলা (EN13381-8)

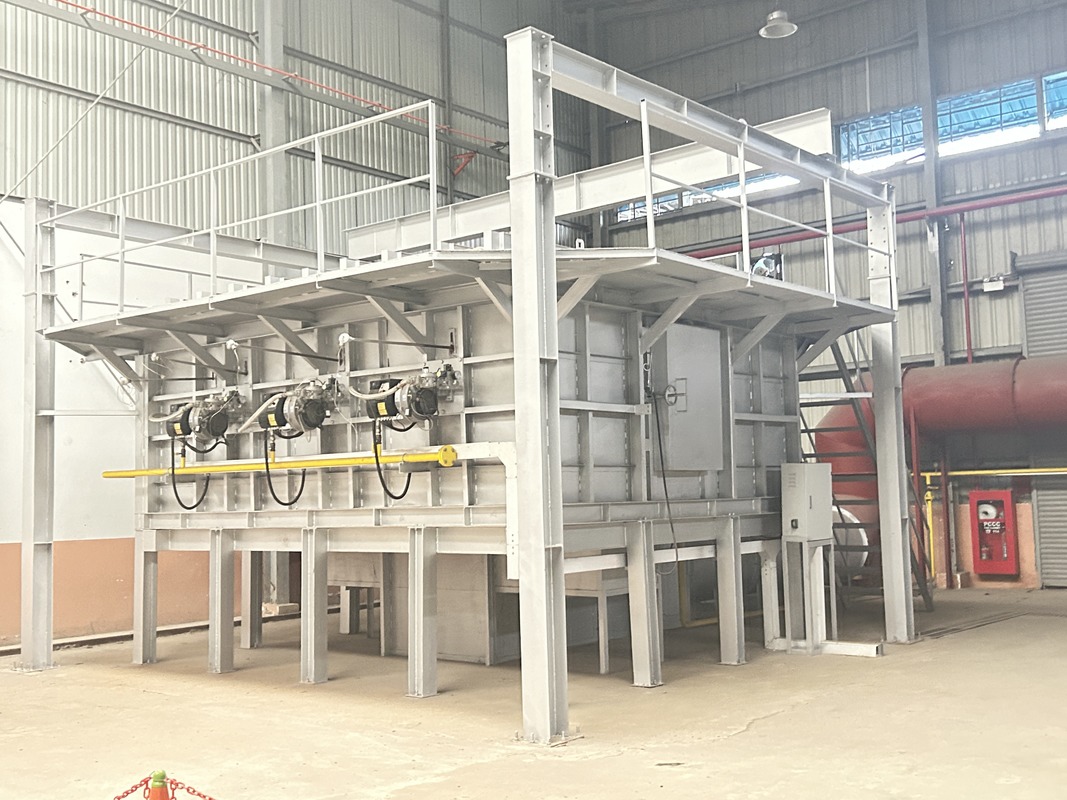

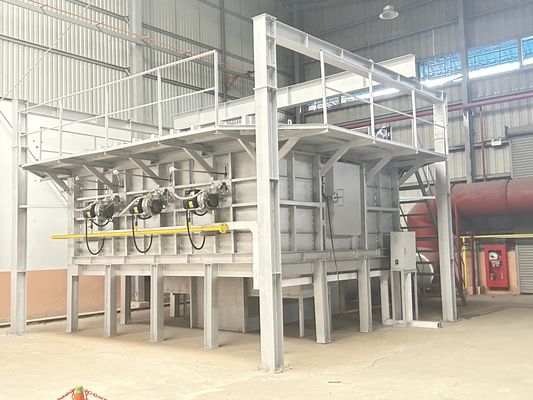

অনুভূমিক চুলা:

পরীক্ষার পরিধিঃ

1. 3000x3000 (মিমি) এর একতরফা আগুনের এলাকা সহ শক্তিশালী বেকনোটের লোড বহনকারী দেয়াল, সুরক্ষা স্তর সহ ইস্পাত কাঠামো লোড বহনকারী দেয়াল (অগ্নি প্রতিরোধক লেপ),হালকা ইস্পাত কিল প্লেট লোড বহনকারী দেয়াল, আঠালো ভার বহনকারী দেয়াল ইত্যাদি, এবং দেয়ালের অভ্যন্তরে বিভিন্ন বিভাগ এবং বিভিন্ন প্রস্থের সাথে নির্বাচিত পয়েন্টগুলির তাপমাত্রা নির্ধারণ।

2. অগ্নি প্রতিরোধের পরীক্ষা পুনর্নির্মাণ ফিটিং অ-ধারক ফিটিং. অ-ধারক প্রাচীরের অগ্নি প্রতিরোধের জন্য বুদ্ধিমান পরীক্ষা ডিভাইস

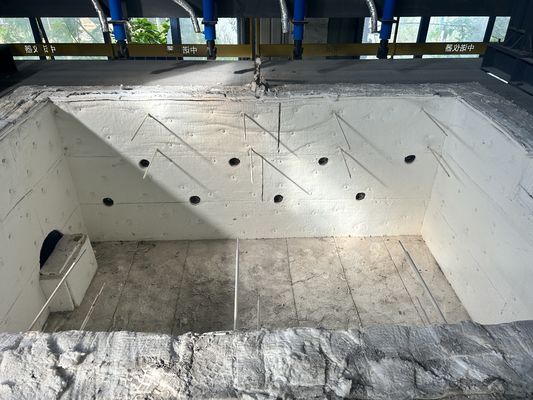

চুলার নেট আকার 4200×4800×1500 (মিমি), এবং নমুনার আগুনের এলাকা 4200×4800 (মিমি)

পরীক্ষার সুযোগঃ এটি একই সময়ে একই কাজের অবস্থার অধীনে সমতুল্য এবং অসমতুল্য কাঠামোগত নমুনাগুলির অগ্নি প্রতিরোধের কর্মক্ষমতা সনাক্ত করতে পারে, যেমনঃ অগ্নিরোধী দরজা এবং জানালা,গ্লাস, অগ্নিরোধী প্লাগিং উপকরণ ইত্যাদি এবং এছাড়াও বড় অগ্নিরোধী পার্টিশন এবং অগ্নিরোধী পার্টিশন উপাদান যেমন সুপার-বড় ফায়ারওয়াল উপর অগ্নি প্রতিরোধের পরীক্ষা করতে পারেন,অগ্নিরোধী গ্লাসের পার্টিশন দেয়াল এবং অগ্নিরোধী রোলার রোলার, উচ্চ দক্ষতার সাথে, এবং একই সময়ে বিভিন্ন বা অনুরূপ নমুনা পরীক্ষা করতে পারে।

3. লোডিং কলামের অগ্নি প্রতিরোধের জন্য বুদ্ধিমান পরীক্ষার ডিভাইস,

চুলার নেট আকার 3000 × 3000 × 4700 (মিমি) এবং নমুনার আগুনের উচ্চতা 3000 ~ 4600 মিমি (কলামের মোট উচ্চতা 3600 ~ 5200 মিমি) ।নমুনার সর্বাধিক ক্রস-সেকশন আকার 800 মিমি × 800 মিমি বা Φ800 মিমি.

মোট অক্ষীয় লোড ১৫০০০kN, এবং উপরের এবং নীচের এক্সেনট্রিক লোড প্রতিটি ১০০০kN।

প্রয়োগের ক্ষেত্রঃ

এটি লোড বহনকারী এবং লোড বহনকারী উপাদান যেমন দেয়াল, বিম, কলাম, মেঝে, সিলিং এবং ছাদগুলির জন্য উপযুক্ত এবং অন্যান্য কাঠামো, আনুষাঙ্গিক বা কাঠামো রেফারেন্স হিসাবে ব্যবহার করা যেতে পারে।এই পরীক্ষার মেশিনটি GB/T9978 এর সকল উপাদান পরীক্ষার জন্য উপযুক্ত।.1~9 এবং ISO834-1~9 স্ট্যান্ডার্ড।

মানদণ্ড মেনে চলুনঃ

আইএসও ৮৩৪-১ঃ১৯৯৯ "বাড়ির উপাদানগুলির অগ্নি প্রতিরোধের পরীক্ষা পার্ট I: সাধারণ প্রয়োজনীয়তা"

প্রধান পরামিতিঃ

পরীক্ষাগারঃ 4.5M ((দৈর্ঘ্য) x 4.5M ((প্রস্থ) x 3.5M ((উচ্চতা), উচ্চ তাপমাত্রা নিরোধক উপকরণগুলির অভ্যন্তরীণ ব্যবহার।

লোডিং ডিভাইসঃ বিল্ডিংয়ের মধ্যে ওভারহেড ক্রেনটি সরানোর জন্য যান্ত্রিক লোডিং গ্রহণ করা হয়। অভিন্ন, কেন্দ্রীয়, পিভোটাল বা অদ্ভুত লোডিং সিমুলেট করা যেতে পারে।

সমর্থনকারী ফ্রেমঃ চারটি রোলার দ্বারা ফ্রেমের উপর একটি ক্লিজ ব্র্যাকেটে সংযুক্ত।

থার্মোক্যাপলঃ ফার্নেস থার্মোক্যাপল, ব্যাকসাইড তাপ জোড়া, মোবাইল থার্মোক্যাপল, অভ্যন্তরীণ থার্মোক্যাপল এবং পরিবেষ্টিত তাপমাত্রা থার্মোক্যাপল সহ বিভিন্ন অঞ্চলে বিতরণ করা হয়।

ফার্নেস চাপ পরিমাপ প্রোবঃ টি আকৃতির পরিমাপ প্রোব, পরিমাপের নির্ভুলতা ± 2Pa

নমুনা ফাঁক পরিমাপ জোনঃ 6mm ব্যাসার্ধ ± 0.1mm ব্যাসার্ধ ± 0.2mm ব্যাসার্ধ

জ্বলন ব্যবস্থাঃ গ্যাস বিতরণ ব্যবস্থা (১০ মিটারের মধ্যে), ফ্লেমথ্রো (অন্তত ২০) এবং নিয়ন্ত্রক ভালভ

জ্বলন গ্যাস উত্সঃ 95% এর বেশি বিশুদ্ধতার সাথে প্রোপেন, তরল গ্যাস (ব্যবহারকারী সরবরাহ করেছেন)

গ্যাস প্রবাহঃ 0~100L/মিনিট পরিমাপের নির্ভুলতা 2.5 গ্রেড

বায়ু প্রবাহঃ 0 ~ 50m3/min পরিমাপের নির্ভুলতা ≤ ± 0.5m3/min

গ্যাস ট্যাঙ্কের ধারণক্ষমতাঃ ≥50kg×6

চুলা তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থাঃ সর্বাধিক নমুনা গ্রহণের পয়েন্ট 10 পয়েন্ট

বায়ুচলাচল ব্যবস্থা এবং নিয়ন্ত্রণ ডিমপার ইত্যাদি

নমুনার ব্যাকফায়ার পৃষ্ঠের রেডিয়েন্ট তাপের পরিমাপ পরিসীমাঃ 0 ~ 10W/cm2

চুলায় তাপমাত্রা এবং চাপ নিয়ন্ত্রণ কম্পিউটারের RS485 নিয়ন্ত্রণ সিস্টেমে সংযুক্ত করে উপলব্ধ করা হয়,এবং জ্বলন পরীক্ষার সেন্সর যেমন থার্মোকপল এবং চাপ সেন্সর এর DC আউটপুট ভোল্টেজ ডিজিটাল আকারে রূপান্তরিত হয়, যা তারপর প্রদর্শন এবং সঞ্চয় করার জন্য কম্পিউটার সিস্টেমে প্রেরণ করা যেতে পারে।

নোটঃউদাহরণস্বরূপ, অপ্রয়োজনীয় খরচ এড়াতে ভবন উপাদানগুলির অগ্নি প্রতিরোধের পরীক্ষার ডিভাইসটি গ্রাহকদের দ্বারা পরীক্ষার প্রয়োজন পণ্য অনুযায়ী তৈরি করা উচিত।পাবলিক সিকিউরিটি মন্ত্রণালয়ের তিয়ানজিন ফায়ার রিসার্চ ইনস্টিটিউটে বিভিন্ন বিল্ডিং উপাদানগুলির জন্য 5 টি অগ্নি প্রতিরোধের পরীক্ষার যন্ত্র রয়েছে, যথা লোড বহনকারী বিম প্লেটের অগ্নি প্রতিরোধের জন্য বুদ্ধিমান পরীক্ষার ডিভাইস, লোড বহনকারী প্রাচীরের অগ্নি প্রতিরোধের জন্য বুদ্ধিমান পরীক্ষার ডিভাইস,চুলার নেট আকার 3000×3000×1500 (মিমি), নমুনার অগ্নি এলাকা 3000×3000 (মিমি) এবং মোট লোডিং ক্ষমতা 2000kN
