অংশ 1: সিস্টেমের উপাদান এবং তাদের ব্যবহারের একটি ওভারভিউ

সিস্টেমটি নিম্নলিখিত উপাদানগুলির সমন্বয়ে গঠিত :

পরীক্ষার চেম্বারের কাজ হল একটি পরীক্ষার পরিবেশ যেমন উচ্চ এবং নিম্ন তাপমাত্রা ধ্রুবক, উচ্চ এবং নিম্ন তাপমাত্রা অল্টারনেটিং প্রদান করা।

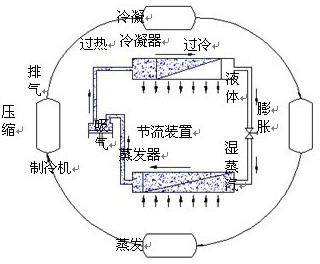

এটি রেফ্রিজারেশন সিস্টেম, হিটিং সিস্টেম, এয়ার ডক্ট সিস্টেম, কন্ট্রোল সিস্টেম, সিস্টেম নিরাপত্তা সুরক্ষা ডিভাইস ইত্যাদি নিয়ে গঠিত।

পার্ট ২ঃ পরীক্ষার চেম্বারের প্রধান প্রযুক্তিগত সূচক

ওয়ার্ক রুমের আকার 500×500×৬০০ মিমি(গভীর×প্রস্থ×উচ্চতা)

মাত্রা 970×1050×১৭৫০ মিমি(গভীর×প্রস্থ×উচ্চতা)

তাপমাত্রা পরিসীমা -০°C ~+১৫০°C(যখন কোন লোড নেই এবং একটি ধ্রুবক অবস্থায় আছে)

তাপমাত্রার পরিবর্তন ≤±0.5°C(যখন কোন লোড নেই এবং একটি ধ্রুবক অবস্থায় আছে)

তাপমাত্রার অভিন্নতা ≤1°C(যখন কোন লোড নেই এবং একটি ধ্রুবক অবস্থায় আছে)

শীতল হারের হার রুম তাপমাত্রা থেকে 150°C, প্রায় 45 মিনিট (20°C~100°C পরিসীমা, কোন লোড, অ-রৈখিক গরম করার পুরো প্রক্রিয়া)

বাতাসের গতি 1.7~2.৫ মিটার/সেকেন্ড

উপরের সূচকগুলি পরিবেষ্টিত তাপমাত্রায় পরিমাপ করা হয়েছিল≤25°C, বায়ুমণ্ডলীয় চাপ, লোড-বিনামূল্যে, লোড-বিনামূল্যে অবস্থার, এবং বাক্সের অভ্যন্তরীণ প্রাচীর থেকে 1/6 স্থান

শক্তি প্রায় ৪.৫ কিলোওয়াট

বায়ু প্রবাহের গতির পরিসীমা 0.02~3m/s

পাওয়ার সাপ্লাই ২২০ ভোল্ট±১০% ভোল্ট;৫০ হার্জ

আর্দ্রতা প্রবেশযোগ্য এলাকা 3000mm2 (ASTME96 স্ট্যান্ডার্ড) 6pcs

আর্দ্রতা ক্ষমতা ≥২৫০ মিলি/ঘন্টা

আর্দ্রতা পরিসীমা ২০% থেকে ৯৮% আর.এইচ(AT+২৫°C~+৮৫°C)98%RH (নরম তাপ পরীক্ষার সময় কোনও তাপ উত্স নেই)

14. আর্দ্রতা ত্রুটি:≤+২-৩.০% আরএইচ (তাপমাত্রা >৭৫% আরএইচ) (স্থির অবস্থায়)

≤±5.0%RH (তাপমাত্রা)≤75%RH) (স্থির অবস্থায়))

15.প্রাসঙ্গিক মান এবং পরীক্ষার পদ্ধতি পূরণ করুন MIL-STD-2164/(E/C),GB/T12704,এএসটিএমই ৯৬,JIS L1099,GB/T2423.4-93,GB/T2423.34-86,GJB150.9-86

প্রধান ইউনিট এবং আনুষাঙ্গিক এবং পরীক্ষার সফটওয়্যারঃ

প্রোডাক্ট সার্টিফিকেট ১ পিসি

প্রোডাক্টের জন্য ব্যবহারের নির্দেশিকা ১ সেট

গ্যারান্টি কার্ড ১ সেট

থার্মোমিটার 1

পাওয়ার কর্ড 1

পার্ট ৩ঃ প্রোগ্রামযোগ্য ফ্যাব্রিকের আর্দ্রতা অনুপ্রবেশযোগ্যতা পরীক্ষার চেম্বারের নকশা এবং উত্পাদন স্কিমের বর্ণনা

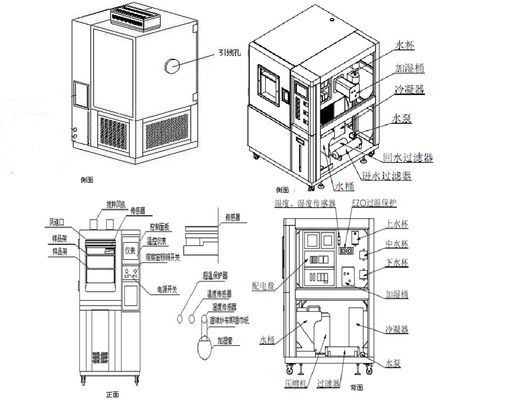

কাঠামোগত রূপঃ অর্থাৎ পরীক্ষার চেম্বার, রেফ্রিজারেশন সিস্টেম, এয়ার কন্ডিশনার সিস্টেম, বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট এবং রেফ্রিজারেশন ইউনিট একক।রেফ্রিজারেশন ইউনিট বাক্সের নীচে অবস্থিত, এবং বৈদ্যুতিক নিয়ন্ত্রণ অংশ সহজ অপারেশন জন্য পরীক্ষা চেম্বার পাশের স্থাপন করা হয়

কর্মক্ষেত্রঃ বিতরণ হিটার, রেফ্রিজারেশন বাষ্পীভবন, ব্লাভার মোটর, ফ্যান ব্লেড, বায়ু নল এবং অন্যান্য ডিভাইস

পরীক্ষার গর্তঃ পরীক্ষার চেম্বারের পাশের অংশটি 1 টি ক্যাবল থ্রেডিং গর্ত দিয়ে সজ্জিত এবং আকার 50 মিমি

অভ্যন্তরীণ বাক্স উপাদানঃ 1 মিমি পুরু SUS304 আয়না স্টেইনলেস স্টীল প্লেট, উচ্চ শেষ থেকে তৈরি

বাইরের বাক্সের উপাদান : 1 মিমি পুরু নির্ভরযোগ্য ব্রাশ স্টেইনলেস স্টীল প্লেট উত্পাদিত. পরিষ্কার করা সহজ এবং দীর্ঘ জীবন আছে

নিরোধক উপাদানঃ নিরোধক উপাদানটি পলিউরেথেন ফোয়ারা থেকে তৈরি, যার বেধ 100 মিমি, তাপ নিরোধক প্রভাব ভাল,এবং পরীক্ষার চেম্বারের বাইরের পৃষ্ঠে ঠান্ডা বা ঘনীভবন হয় না

অভ্যন্তরীণ বাক্সের কনফিগারেশনঃ ওয়ার্করুমটি উচ্চতা-নিয়মিত স্টেইনলেস স্টিলের স্ট্রিপ শেল্ফ দিয়ে সজ্জিত

ড্রেনঃ বাক্সে একটি কনডেনসেট ড্রেন রয়েছে

বাক্সের নীচেঃ বাক্সের নীচে একটি জল প্রবাহ স্থাপন করুন যাতে বাক্সের তরলটি অবাধে এবং মসৃণভাবে প্রবাহিত হয়, অর্থাৎ তরলটি বাক্সের নীচে জমা হতে পারে না,বাক্সের নীচে একটি পানির ট্যাংক রয়েছে, জল ট্যাংক নিষ্কাশিত জল দিয়ে ভরা হয়, বিশুদ্ধ জল, বোতলজাত পানি কলের পানিতে সংযুক্ত করা উচিত নয় বা কলের পানিতে পদার্থ দ্বারা অবরুদ্ধ করা হবে

দরজাঃ একক দরজার নকশা, সিলিকন রাবার সিলিং স্ট্রিপ ব্যবহার করে, উচ্চ এবং নিম্ন তাপমাত্রা প্রতিরোধের, অ্যান্টি-এজিং, ভাল সিলিং কর্মক্ষমতা।নিম্ন তাপমাত্রা পরীক্ষার সময় দরজা ফ্রেম এবং দরজার প্রান্তে ঘনীভবন বা ঠান্ডা প্রতিরোধ করার জন্য, দরজা ফ্রেম এবং দরজা প্রান্ত একটি বৈদ্যুতিক defrosting ডিভাইস দিয়ে সজ্জিত করা হয়, এবং হার্ডওয়্যার আনুষাঙ্গিক যেমন দরজা লক এবং hinges "KUNLONG" মূল আনুষাঙ্গিক হয়

দরজা হ্যান্ডলঃ এটি buckle এবং টান কাঠামো, একক খোলার, বাম চক্রান্ত, ডান হ্যান্ডেল, লিভার শক্তি খোলার, সুবিধাজনক এবং সহজ সুইচিং, সুন্দর এবং উদার গ্রহণ

পর্যবেক্ষণ উইন্ডোঃ পরীক্ষার চেম্বারের দরজা একটি 400×500 মিমি (প্রস্থ)×উচ্চতা) ফাঁকা প্রতিরোধী ফিল্ম গরম এবং ঠান্ডা সুরক্ষা পর্যবেক্ষণ উইন্ডো, এবং একটি অ্যান্টি-অল্ট্রাভায়োলেট পর্যবেক্ষণ উইন্ডো কভার এবং একটি গরম এবং ঠান্ডা সুরক্ষা ডিভাইস দিয়ে সজ্জিত করা হয়।পরীক্ষার চেম্বারের দরজায় ইনস্টল

পরিদর্শন লাইটঃ পর্যবেক্ষণ উইন্ডোটি একটি (AC12V) 20W হ্যালোজেন ল্যাম্প দিয়ে সজ্জিত যা একটি দীর্ঘ জীবন নিয়ন্ত্রিত পর্যবেক্ষণ আলোর উত্স

মোবাইল ডিভাইসঃ চারটি চলনশীল রোলার স্থির করা যায়

পজিশনিং লেভেলিং ডিভাইস:পরীক্ষা চেম্বার সুষ্ঠুভাবে কাজ করতে পারে তা নিশ্চিত করুন

প্রধান ইউনিট এবং আনুষাঙ্গিক এবং পরীক্ষার সফটওয়্যারঃ

প্রোডাক্ট সার্টিফিকেট ১ পিসি

প্রোডাক্টের জন্য ব্যবহারের নির্দেশিকা ১ সেট

গ্যারান্টি কার্ড ১ সেট

থার্মোমিটার 1

পাওয়ার কর্ড 1

ডিভাইসের ব্যবহারের শর্তাবলী

জল দিয়ে আর্দ্র করুনঃপরিষ্কার জল, নিষ্কাশিত জল, ডি-ইউনিজড জল, প্রতিরোধ ক্ষমতা≥500.m

শীতল করার পদ্ধতিঃ বায়ু শীতল করার পদ্ধতিঃ পরিবেষ্টিত তাপমাত্রা +5 ~ +28°C একটি উপযুক্ত

ভোল্টেজঃ এসি 220V±১০%, ৫০ হার্জ, তিন-ফেজ চার-ক্যারিয়ার + গ্রাউন্ড ক্যারিয়ার

পরিবেশে তাপমাত্রাঃ0~40°C

পরিবেশে আর্দ্রতাঃ < ৮৫% আর.এইচ

বায়ুমণ্ডলীয় চাপ:86~১০৬ কেপিএ.

সাইটের প্রয়োজনীয়তাঃ সরঞ্জামটি একটি ভাল বায়ুচলাচল পরীক্ষার রুমে অনুভূমিকভাবে স্থাপন করা উচিত, যার চারপাশে অপারেশন এবং রক্ষণাবেক্ষণের জন্য পর্যাপ্ত স্থান রয়েছে

স্থানিক অবস্থাঃ পরীক্ষার চেম্বারটি কমপক্ষে 200 মিমি দূরে থাকা উচিত এবং সরঞ্জামটি স্বাভাবিকভাবে খোলা এবং বন্ধ হওয়া উচিত।

পরিবেশগত অবস্থাঃ কোনও শক্তিশালী কম্পন নেই, কোনও শক্তিশালী ইলেক্ট্রোম্যাগনেটিক ক্ষেত্রের হস্তক্ষেপ নেই, ধুলো এবং ক্ষয়কারী পদার্থের উচ্চ ঘনত্ব নেই,সরঞ্জামের আশেপাশের তাপ উত্স থেকে সরাসরি সূর্যের আলো বা অন্যান্য সরাসরি বিকিরণ নেই

ফ্রিকোয়েন্সি এবং ত্রুটিঃ 50±0.5Hz

ভোল্টেজ এবং ত্রুটিঃ এসি 220V±১০% ভোল্ট

মাস্টার সুইচ :একটি পৃথক স্থান প্রয়োজন

মূল উপাদানগুলির বিবরণ

কন্ট্রোল প্যানেল

TEMI850 নিয়ামকের বৈশিষ্ট্য

1. রঙিন টাচ স্ক্রিন

2. দুটি কন্ট্রোল মোড (স্থায়ী মান / প্রোগ্রাম)

3সেন্সর প্রকারঃ PT100 সেন্সর

4. আউটপুট মোডঃ পিআইডি নিয়ন্ত্রণ আউটপুট; (4-20mA) অ্যানালগ আউটপুট;

(1-5V) / ((0-10V) নির্বিচারে নির্বাচন করা যেতে পারে, 8 সুইচ সংকেত সহায়ক ইনপুট; (বেসিক কনফিগারেশন 10 রিলে, ঐচ্ছিক 20 রিলে) ON/OFF রিলে আউটপুট;

5তাপমাত্রা পরিমাপ পরিসীমাঃ -৯০।00°সি-২০০।00°সি, (ঐচ্ছিক -৯০।00°সি-৩০০।00°C) ভুল±0.2°সি;

6আর্দ্রতা পরিমাপ পরিসীমাঃ ১.০% - ১০০% আরএইচ, ত্রুটি±১% আরএইচ;

7. পরিমাপ পরিসীমাঃ নির্বিচারে সেট করা যেতে পারে, এবং বিশেষ ফাংশন কাস্টমাইজ করা যেতে পারে;

8. প্রোগ্রাম সম্পাদনাঃ প্রোগ্রামের 12 টি গ্রুপ প্রোগ্রাম করা যেতে পারে, এবং প্রোগ্রামের প্রতিটি গ্রুপ 10 টি পর্যন্ত সেগমেন্ট প্রোগ্রাম করা যেতে পারে, এবং চক্র চালানোর জন্য সেট করা যেতে পারে;

9. যোগাযোগ ইন্টারফেসঃ (RS232/RS485, দীর্ঘতম যোগাযোগ দূরত্ব 1.2km [অপটিক্যাল ফাইবার 30km পৌঁছতে পারে]);

10. ইন্টারফেস ভাষা রঙ স্পর্শ পর্দা ভাষা টাইপঃ চীনা/ইংরেজি

11টিএফটি রেজোলিউশনঃ ৮০০×480 64K রঙ
