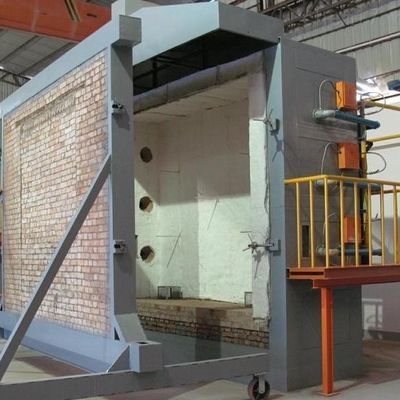

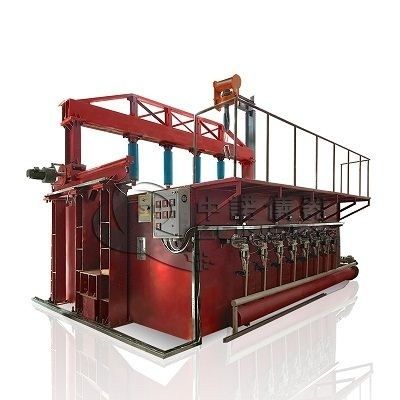

বিল্ডিং কম্পোনেন্টের জন্য DX8342 ফায়ার রেজিস্ট্যান্স টেস্টার

প্রয়োগের সুযোগ: এটি বিল্ডিং কম্পোনেন্টের অগ্নি প্রতিরোধ পরীক্ষার জন্য উপযুক্ত, এবং লোড-বেয়ারিং উল্লম্ব বিভাজন কম্পোনেন্টের অগ্নি প্রতিরোধ ক্ষমতা।

অপারেটিং ভোল্টেজ: AC 380V±10% 50NZ.

ফার্নেস বডি: টেস্ট ফার্নেস ইট, স্টিল স্ট্রাকচার এবং অগ্নি-প্রতিরোধী এবং তাপ নিরোধক উপকরণ দিয়ে গঠিত।

নমুনার আকার: প্রস্থ 300mm× উচ্চতা 300mm (কাস্টমাইজ করা যেতে পারে)।

ফার্নেসের মাত্রা আনুমানিক:

উল্লম্ব ফার্নেস: L3.2m× W2.2m× H4.0m

অনুভূমিক ফার্নেস: L3.2m× W3.2m× H1.5.

গ্যাস প্রবাহ: 0~100L/min পরিমাপের নির্ভুলতা 2.5 গ্রেড।

বায়ু প্রবাহ: 0~50m3/min পরিমাপের নির্ভুলতা ≤±0.5m3/min।

গ্যাস ট্যাঙ্কের ক্ষমতা: ≥50kg×6।

লোড পরিমাপ সরঞ্জাম: লোডের মানের ±2.5% যোগ করা উচিত (লোডিং টাইপ পরীক্ষার জন্য প্রয়োজনীয়)।

নমুনার ফাঁক পরিমাপ প্রোব: 6mm ব্যাস ±0.1mm, ব্যাস 25mm±0.2mm।

দহন ব্যবস্থা: গ্যাস বিতরণ ব্যবস্থা (10 মিটারের মধ্যে), ফ্লেমথ্রোয়ার (20টির কম নয়) এবং নিয়ন্ত্রণ ভালভ।

দহন গ্যাসের উৎস: প্রোপেন, তরলীকৃত গ্যাস।

ফার্নেস তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা: সর্বোচ্চ স্যাম্পলিং পয়েন্ট হল 10 পয়েন্ট।

ভেন্টিলেশন সিস্টেম এবং কন্ট্রোল ড্যাম্পার, ইত্যাদি।নমুনার ব্যাকফায়ার পৃষ্ঠে বিকিরণ তাপ পরিমাপের পরিসীমা: 0~10W/cm2।

ফার্নেস চাপ পরিমাপের পরিসীমা: 0~100pa

পরিমাপের নির্ভুলতা: ≤±3pa।

পরীক্ষার তাপমাত্রা: ফার্নেসের তাপমাত্রা নিয়ন্ত্রণ T-T0=3451g (8t+1) এর প্রয়োজনীয়তা পূরণ করে, এবং তাপমাত্রা নিয়ন্ত্রণের বিচ্যুতি নিয়ন্ত্রিত হয়

:0 মিনিটে

10 মিনিট 30min, d≤5%.

ফার্নেস তাপমাত্রা: ±15°C।

নমুনার অভ্যন্তরীণ তাপমাত্রা: ±10°C।

নমুনার ব্যাকফায়ার তাপমাত্রা: ±4°C।

ফার্নেস চাপ পরিমাপের শর্তাবলী:

পরীক্ষা শুরু হওয়ার 5 মিনিট পর, ফার্নেসে নিচে নির্দিষ্ট করা ইতিবাচক চাপের শর্ত পূরণ করা উচিত।

অনুভূমিক সদস্য - নমুনার নীচের পৃষ্ঠের 100mm নীচে অনুভূমিক সমতলে, ফার্নেসের চাপ হল 15Pa±5Pa।

উল্লম্ব সদস্য – ফার্নেসের 3m উচ্চতায়, নমুনার পৃষ্ঠ থেকে 100mm দূরে। ফার্নেসের চাপ হল 15Pa±5Pa।

পরীক্ষা শুরু হওয়ার 10 মিনিট পর, ফার্নেস নিচে নির্দিষ্ট করা ইতিবাচক চাপের শর্ত পূরণ করা উচিত।

অনুভূমিক সদস্য - নমুনার নীচের পৃষ্ঠের 100mm নীচে অনুভূমিক সমতলে, ফার্নেসের চাপ হল 17Pa±3Pa।

উল্লম্ব সদস্য – ফার্নেসের 3m উচ্চতায়, নমুনার পৃষ্ঠ থেকে 100mm দূরে। ফার্নেসের চাপ হল 17Pa±3Pa।

ফার্নেস তাপমাত্রা: ±15°C, 1mm ব্যাসের থার্মোকাপল ব্যবহার করে।

নমুনার ব্যাকফায়ার তাপমাত্রা ±4°C, এবং তারের ব্যাস 0.5mm।

আর্মoured প্ল্যাটিনাম রোডিয়াম প্ল্যাটিনাম এস-ভ্যালু থার্মোকাপল, নির্ভুলতা ক্লাস

2.টাইমিং পরিসীমা: 0~120min টাইমিং নির্ভুলতা:

2.টাইমিং পরিসীমা: 0~120min টাইমিং নির্ভুলতা:

<±1s.নমুনা তাপমাত্রা সনাক্তকরণ ব্যবস্থা: সর্বোচ্চ স্যাম্পলিং পয়েন্ট হল 20 পয়েন্ট।

প্রয়োগের সুযোগ:

টেস্ট ফার্নেস জাতীয় মান GB/T7633-2008 এ নির্দিষ্ট প্রযুক্তিগত সূচক এবং প্রয়োজনীয়তা পূরণ করে, এবং নন-লোড-বেয়ারিং অনুভূমিক দরজা এবং রোলার শাটারগুলির অগ্নি প্রতিরোধ পরীক্ষার জন্য উপযুক্ত।প্রধান প্যারামিটার:

বিদ্যুৎ শক্তি: 6KW

ফার্নেস চাপ পরিমাপের পরিসীমা: 0-100Pa পরিমাপের নির্ভুলতা: ≤±3Pa

বায়ু প্রবাহ: 0-50m3/min পরিমাপের নির্ভুলতা: ≤±0.5 m3/min

দহন গ্যাসের উৎস: প্রোপেন, তরলীকৃত গ্যাস (ব্যবহারকারী দ্বারা সরবরাহ করা)

গ্যাস ট্যাঙ্কের ক্ষমতা: 50kg×6

নমুনার ব্যাকফায়ার পৃষ্ঠের বিকিরণ তাপ পরিমাপের পরিসীমা: 0~10W/cm2;

ফার্নেস চাপ পরিমাপের পরিসীমা: 15Pa±5Pa;

পরীক্ষার তাপমাত্রা: প্রোগ্রাম তাপমাত্রা 15 মিনিট ঘরের তাপমাত্রা ~ 718°C,

30 মিনিট ঘরের তাপমাত্রা ~ 821°C, 60 মিনিট ঘরের তাপমাত্রা ~ 925°C,

90 মিনিট ঘরের তাপমাত্রা ~ 986°C; 120 মিনিট ঘরের তাপমাত্রা ~ 1029°C;

180 মিনিট ঘরের তাপমাত্রা ~ 1115°C, 240 মিনিট ঘরের তাপমাত্রা ~ 1150°C;

তাপমাত্রা সেন্সর: ফার্নেসের ভিতরে: 9 আর্মoured নিকেল-ক্রোমিয়াম-নিকেল-সিলিকন কে-ভ্যালু থার্মোকাপল, নির্ভুলতা স্তর: ক্লাস II

ব্যাকফায়ার: 29 আর্মoured নিকেল-ক্রোমিয়াম-নিকেল-সিলিকন কে-ভ্যালু থার্মোকাপল, নির্ভুলতা ক্লাস: ক্লাস II

টাইমিং পরিসীমা: 0-240min টাইমিং নির্ভুলতা:

<±1sনমুনার আকার: (বিশেষ স্পেসিফিকেশন ব্যবহারকারীদের দ্বারা কাস্টমাইজ করা যেতে পারে)

সরঞ্জামের ব্যবহারযোগ্য এলাকা: দৈর্ঘ্য× প্রস্থ× উচ্চতা (3.8×2.4×4.5) মি;

সরঞ্জামের ওজন: 4500 কেজি (পরীক্ষা ফার্নেস সাইটে ইনস্টল করা প্রয়োজন);

গ্যাসিফিকেশন সিস্টেম: 150kg/h (ঐচ্ছিক)।

প্রযুক্তিগত প্যারামিটার:

1. 19-ইঞ্চি ইন্সট্রুমেন্ট র্যাক, অক্সিজেন, কার্বন ডাই অক্সাইড এবং কার্বন মনোক্সাইড বিশ্লেষক সহ

2. অক্সিজেন বিশ্লেষক হল একটি অক্সিজেন বিশ্লেষক যা গ্যাসের অক্সিজেনের ঘনত্ব সনাক্ত করতে প্যারাম্যাগনেটিক চাপের পরিবর্তন পরিমাপের পদ্ধতি ব্যবহার করে। প্রতিক্রিয়া সময় (T90) 3.5 সেকেন্ড, অভ্যন্তরীণ সংকেত প্রক্রিয়াকরণের সময়

< 1 সেকেন্ড, চাপ সেন্সর (অভ্যন্তরীণ) 50~200 kPa, শূন্য ড্রিফট< নামপ্লেটের সর্বনিম্ন পরিমাপ পরিসীমার 0.5%/মাস, পরিমাপ করা মানের ড্রিফটের 0.5%/মাস< বর্তমান পরিমাপ পরিসীমা, পুনরাবৃত্তি ত্রুটি< বর্তমান পরিমাপ পরিসীমার 1%, সর্বনিম্ন সনাক্তকরণ সীমার বর্তমান পরিমাপ পরিসীমার 1%, রৈখিকতা ত্রুটি< বর্তমান পরিমাপ পরিসীমার 1%3. কার্বন ডাই অক্সাইড বিশ্লেষক এবং কার্বন মনোক্সাইড বিশ্লেষক হল নন-ডিসক্রিট ইনফ্রারেড টাইপ, এবং নীতিটি এই তথ্যের উপর ভিত্তি করে যে গ্যাস অণুগুলির একটি নির্দিষ্ট ইনফ্রারেড শোষণ ব্যান্ড রয়েছে, এবং একক-বিম অল্টারনেটিং ইনফ্রারেড বিশ্লেষণ পদ্ধতি গ্রহণ করা হয়। সর্বনিম্ন সনাক্তকরণ সীমা হল বর্তমান পরিমাপ পরিসীমার 1%, রৈখিকতা ত্রুটি পরিমাপ হল

±1% ফুল স্কেলের< যখন সর্বোচ্চ পরিসীমা সর্বোচ্চ পরিসীমায় থাকে, তখন পুনরাবৃত্তি< নামপ্লেটের সর্বনিম্ন পরিসীমার ±1%, এবং প্রতিক্রিয়া সময় (T90 সময়) প্রায় 1.2 L/min নমুনা গ্যাসের প্রবাহ< 30 সেকেন্ড

4. অক্সিজেন বিশ্লেষকের পরিসীমা হল 0-25%, কার্বন ডাই অক্সাইড বিশ্লেষকের পরিসীমা হল 0-10%, এবং কার্বন মনোক্সাইড বিশ্লেষকের পরিসীমা হল 0-1%

5. তাপমাত্রা নিয়ন্ত্রকটি কোল্ড ট্র্যাপ নিয়ন্ত্রণ করতে ব্যবহৃত হয়, এবং পরীক্ষার গ্যাস পরিশোধনের সময় জল সম্পূর্ণরূপে সরানো হয়

6. গ্যাস স্যাম্পলিংয়ের জন্য ডাবল-হেড পাম্প প্রায় 30 মিটার দূরে বিশ্লেষকে দহন থেকে উৎপন্ন গ্যাস নমুনা স্থানান্তর করতে পারে

7. ডেটা অধিগ্রহণ ব্যবস্থা (অপারেশন এবং নিয়ন্ত্রণ পদ্ধতি সহ)

8. অধিগ্রহণ বোর্ড 16-বিট ওয়াইড গেইন রেঞ্জ, অ্যানালগ এবং ডিজিটাল I/O বোর্ড গ্রহণ করে

9. থার্মোকাপল প্রকার: কে টাইপ, পরিসীমা: পরিবেষ্টিত তাপমাত্রা ~ 1500 ডিগ্রি সেলসিয়াস।

10. ডেটা অধিগ্রহণ ব্যবস্থা ডেটা লগার বা ফিল্ড পয়েন্টার ইনস্টল এবং সক্রিয় করার মাধ্যমে ডেটা সংগ্রহ করতে পারে

11. ডেটা অধিগ্রহণ ব্যবস্থা নিম্নলিখিত অংশগুলি নিয়ে গঠিত:

বিট থার্মোকাপল ইনপুট মডিউল, 16-বিট অ্যানালগ ইনপুট মডিউল, ডিজিটাল ইনপুট/আউটপুট মডিউল, 12-বিট অ্যানালগ আউটপুট মডিউল, 4 এবং 8-স্লট বেস প্লেট, সংযোগ বেস, নেটওয়ার্ক মডিউল, পাওয়ার সাপ্লাই 24 ভোল্ট 5A DC ইউনিভার্সাল পাওয়ার ইনপুট, ডেটা অধিগ্রহণ কম্পিউটার, প্রিন্টার

ISO 9705:2003 একটি ছোট ঘরের কোণার অংশে ঘটে যাওয়া আগুনের অনুকরণকারী একটি পরীক্ষার পদ্ধতি নির্দিষ্ট করে, যা পৃষ্ঠ পণ্যের আগুনের বিকাশে প্রভাব মূল্যায়ন করতে একটি স্ট্যান্ডার্ড ইগনিশন উৎস ব্যবহার করে, যা ইগনিশন থেকে স্ট্যান্ডার্ড ইগনিশন উৎসের অধীনে ঘটে যাওয়া আগুনের বার্ন-থ্রু ডেটা সরবরাহ করে; ISO 9705:2003 ঘরের ভিতরে এবং বাইরে বিভিন্ন পরিমাপ কৌশলও বর্ণনা করে। এই বিভাগে ISO 9705 পরীক্ষাগুলি সম্ভাব্য ব্যবহারকারীদের জন্য পটভূমি তথ্য এবং সহায়তা প্রদান করে। এটি ব্যবহারকারীকে ইগনিশন উৎস, ঘরের বার্নারের তাপ প্রবাহ, আগুনের মধ্যে ঘরের তাপ ভারসাম্য, উৎপন্ন ধোঁয়া এবং বিষাক্ত গ্যাসের প্রকার, এবং এই পরীক্ষাগুলির সিমুলেশন ফলাফলের প্রযুক্তিগত তথ্য সরবরাহ করে।

এই পরীক্ষার পদ্ধতিটি চীনেও ব্যবহৃত হয়এর পরীক্ষার পদ্ধতি, এবং উন্নত মান হল GB 20286 পরিশিষ্ট B এবং পরিশিষ্ট C।সম্মত:

ISO 9705, NFPA 266, GB20286 Annex B এবং Annex C, ইত্যাদিকোম্পানির তথ্য
