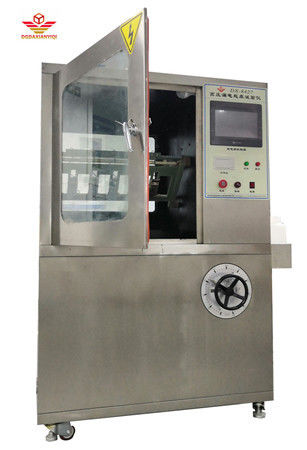

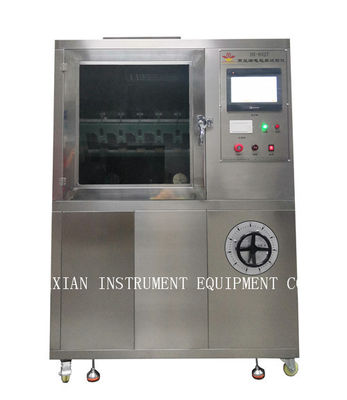

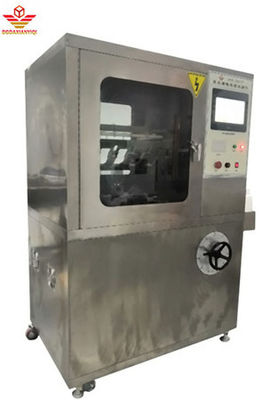

ল্যাব টেস্টিং মেশিন স্কেলড প্লেন ট্র্যাকিং এবং ক্ষয় পরীক্ষা মেশিন ASTMD2303

ল্যাব টেস্টিং মেশিন ঢালু প্লেন ট্র্যাকিং এবং ক্ষয় পরীক্ষা মেশিন ASTMD2303

১,এসপ্রয়োগের সুযোগ:

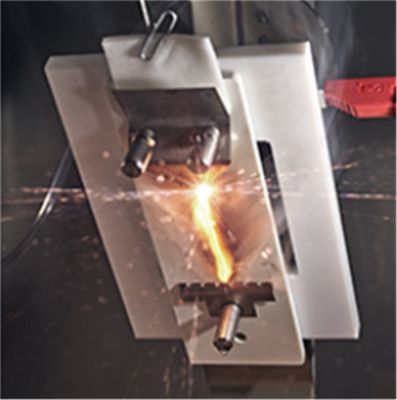

প্রধানত বৈদ্যুতিক এবং ইলেকট্রনিক পণ্য, গৃহস্থালী সরঞ্জাম এবং তাদের উপাদানের বৈদ্যুতিক ট্রেস এবং ক্ষয় প্রতিরোধের পরীক্ষার জন্য উপযুক্ত, তরল দূষক এবং পাওয়ার ফ্রিকোয়েন্সি (48Hz -62Hz) এ ঢালু পৃষ্ঠের নমুনাগুলির ব্যবহারকে অনুকরণ করে। বিদ্যুতায়ন এবং ক্ষয় প্রতিরোধের পরিমাপের মাধ্যমে কঠোর পরিবেশগত পরিস্থিতিতে ব্যবহৃত বৈদ্যুতিক ইনসুলেশন উপকরণগুলির প্রতিরোধের স্তর মূল্যায়ন করুন। বৈদ্যুতিক পণ্যের আর্দ্রতা এবং অমেধ্যের প্রভাবে, বিভিন্ন মেরুত্বের চার্জযুক্ত অংশগুলির মধ্যে বা চার্জযুক্ত অংশ এবং গ্রাউন্ডেড ধাতুর মধ্যে ইনসুলেশন লিক হতে পারে। ফলস্বরূপ আর্ক স্রাবের কারণে শর্ট সার্কিট বা উপাদান ক্ষয় হতে পারে এবং এমনকি আগুনও লাগতে পারে। এই পরীক্ষক একটি ধ্বংসাত্মক পরীক্ষা যা ইনসুলেশন উপকরণগুলিতে উপরের পরিস্থিতিকে অনুকরণ করে, যা একটি নির্দিষ্ট ভোল্টেজে একটি বৈদ্যুতিক ক্ষেত্র এবং জলযুক্ত অমেধ্যের ক্রিয়াকলাপের অধীনে ইনসুলেটরগুলির লিক এবং চিহ্নিতকরণের আপেক্ষিক প্রতিরোধ ক্ষমতা পরিমাপ এবং মূল্যায়ন করতে ব্যবহৃত হয়। এটি কঠিন বৈদ্যুতিক ইনসুলেশন উপকরণ এবং বৈদ্যুতিক এবং ইলেকট্রনিক পণ্য, গৃহস্থালী সরঞ্জাম, যেমন রিলে সকেট, রূপান্তর সুইচ কভার, কন্টাক্টর ইত্যাদির জন্য উপযুক্ত।

২, মানগুলির সাথে সঙ্গতিপূর্ণ:

IEC60587-2022, ASTMD2303 এর প্রয়োজনীয়তা অনুযায়ী।

৩. প্রযুক্তিগত পরামিতি:

ইলেক্ট্রড: ০.৫ মিমি পুরু উপাদান: স্টেইনলেস স্টিল;

উপরের এবং নীচের ইলেকট্রোডের মধ্যে দূরত্ব: 50.0 মিমি ± 0.1;

পরীক্ষার ভোল্টেজ: 100V-6000V স্টেপলেস অ্যাডজাস্টেবল;

ভোল্টেজ নিয়ন্ত্রক: আউটপুট: 0～250V থেকে নিয়মিত, 5KVA ক্ষমতা সহ;

যখন সার্কিট কারেন্ট 60mA হয়, তখন ভোল্টেজ আউটপুট বন্ধ করুন;

পরীক্ষার সময়: 6 ঘন্টা;

ড্রপিং নির্ভুলতা: 0.5%;

ভোল্টেজ স্থিতিশীলতা: ± 1%;

উচ্চ নির্ভুলতা ভোল্টেজ নিয়ন্ত্রক: আউটপুট AC220V। পাওয়ার 6000W। নির্ভুলতা ± 1%;

টেস্ট ট্রান্সফরমার: ক্যাপাসিটি 5KVA। সর্বাধিক আউটপুট ভোল্টেজ AC6000V (বা DC6000V ঐচ্ছিক);

ট্রেস সনাক্তকরণ: GB/T6553-2003/4.1.2 স্ট্যান্ডার্ড অনুযায়ী, একটি ভোল্টেজ (2.5kV, 3 5kV এবং 4.5kV) প্রয়োগ করুন এবং একটি নির্দিষ্ট প্রবাহ হারে দূষিত তরল ফোঁটা দিন। যদি কারেন্ট 60mA এর নিচে 6 ঘন্টা ধরে প্রবাহিত না হয়, তবে এটিকে উত্তীর্ণ হিসাবে বিবেচনা করা হয়;

ড্রপিং ডিভাইস: একটি র‍্যাল্ফ নির্ভুলতা পেরিস্টালটিক পাম্প ব্যবহার করে, যার প্রবাহের পরিসীমা 0.00185-20 মিলিমিটার প্রতি মিনিট, 0.1-50 বিপ্লব প্রতি মিনিটের কাজের গতি এবং 0.5% এর কম প্রবাহ নির্ভুলতা ত্রুটি;

আউটপুট ভোল্টেজ: AC/DC (পরিবর্তনযোগ্য)

কেস: SUS304 স্টেইনলেস স্টিল দিয়ে তৈরি (ব্রাশ করা পৃষ্ঠ);

সুইজ ট্যাঙ্কটি 316 স্টেইনলেস স্টিল দিয়ে তৈরি এবং একটি সিলিং ডিভাইস দিয়ে সজ্জিত।

আয়তন 0.56m3, স্টুডিওর আয়তন: 900L * 650W * 950H (মিমি);

যন্ত্রের মাত্রা: 1200L * 750W * 1800H (মিমি), দৈর্ঘ্য 750 * প্রস্থ 1180 * উচ্চতা 1760 মিমি, কাঠের বাক্স 890 * 1320 * 1900

ওজন: প্রায় 200 কেজি

মন্তব্য:

ASTM D2303 পরীক্ষার সরঞ্জাম একটি অত্যন্ত মানসম্মত এবং স্বয়ংক্রিয় নির্ভুলতা ব্যবস্থা। এটি কঠোর পরিবেশগত পরিস্থিতি অনুকরণ করে ইনসুলেশন উপকরণগুলির অ্যান্টি লিক এবং ট্রেসেবিলিটি কর্মক্ষমতা পরিমাণগতভাবে মূল্যায়ন করে। এর মূল মূল্য হল ইলেক্ট্রোড সিস্টেমের নির্ভুলতা, ড্রপলেট সিস্টেমের স্থিতিশীলতা এবং বৈদ্যুতিক সিস্টেমের নির্ভরযোগ্যতা। পরীক্ষার ফলাফলের নির্ভুলতা, তুলনামূলকতা এবং পুনরুৎপাদনযোগ্যতা নিশ্চিত করতে ASTM D2303 মান পূরণ করে এমন সরঞ্জাম নির্বাচন করা অত্যন্ত গুরুত্বপূর্ণ।
