আইএসও ৮৩৪-১।
টেকনিক্যাল প্যারামিটারঃ
1.সরঞ্জাম গঠনঃঅগ্নি প্রতিরোধের পরীক্ষা অনুভূমিক চুলা, জ্বলন নিয়ন্ত্রণ বিভাগ, গ্যাস বিভাগ এবং চাপ হ্রাস সিস্টেম, চাপ মুক্তি এবং পরিমাপ সিস্টেম, ধোঁয়াশা গ্যাস নির্গমন সিস্টেম, নমুনা পরীক্ষার স্ট্যান্ড,গ্যাস প্রবাহ ব্যবস্থা, তাপমাত্রা পরিমাপ সিস্টেম (অগ্নিকুণ্ড তাপমাত্রা তথ্য সংগ্রহ সিস্টেম, পরীক্ষার উপাদান তাপমাত্রা সংগ্রহ সিস্টেম), নিষ্কাশন ভালভ সিস্টেম, এবং ডেডিকেটেড পরীক্ষা সফ্টওয়্যার।একটি ১৬ বিট হাই-প্রিসিশন ডেটা অ্যাক্সিভেশন মডিউল ব্যবহার করে বিভিন্ন চ্যানেল থেকে তাপমাত্রা, চাপ, প্রবাহের হার ইত্যাদি বিভিন্ন ডেটা সংগ্রহ করা হয়।ক্ষুদ্র কম্পিউটার বিশ্লেষণের মাধ্যমে জ্বলন চলাকালীন প্রকৃত তথ্যের রিয়েল টাইম পুনরুত্পাদন তৈরি করা হয়, প্রক্রিয়াকরণ, এবং নিয়ন্ত্রণ, এবং ফলাফল সরাসরি মাইক্রো কম্পিউটার বিশ্লেষণ এবং বিচার মাধ্যমে প্রাপ্ত হয়।উচ্চ গতির অপারেশন এবং সিস্টেমের প্রগতিশীলতা.

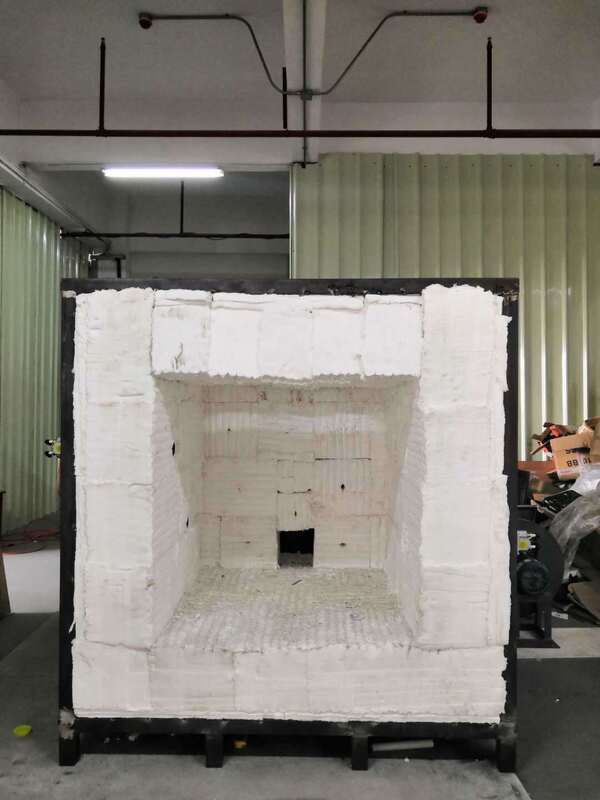

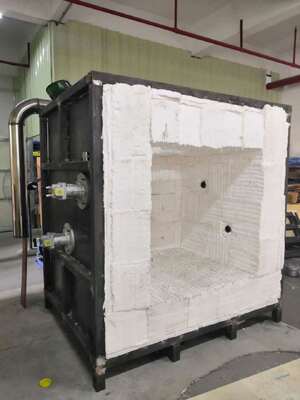

2.চুলা কাঠামোঃচার স্তরের কাঠামো গ্রহণ করে, অভ্যন্তরীণ স্তরটি 1300 °C এ এবং বাইরের স্তরটি ঘরের তাপমাত্রায় থাকে। বাইরে থেকে ভিতরে, তারা হয়ঃ প্রথম স্তরটি একটি স্টেইনলেস স্টিলের শেল,এবং দ্বিতীয় স্তর একটি ইস্পাত কাঠামো ফ্রেমতৃতীয় স্তরটি উচ্চ তাপমাত্রার ইট দিয়ে তৈরি করা হয়; চতুর্থ স্তরটি উচ্চ তাপমাত্রার সিরামিক কাঠের যা 1700 ° C পর্যন্ত তাপমাত্রা সহ্য করতে পারে।
3. বার্নার:৬০-৮০ কিলোওয়াট শক্তির দুটি সেট উচ্চচাপের বার্নার ব্যবহার করা হয়, যার মধ্যে বায়ু-জ্বালানী অনুপাত নিয়ন্ত্রণ এবং বন্ধ লুপ নিয়ন্ত্রণ রয়েছে যা চুলার অভ্যন্তরে তাপমাত্রা প্রতিক্রিয়া দ্বারা গঠিত হয়।গ্যাস ভালভ এবং বায়ু ভালভ সর্বোত্তম জ্বলন প্রভাব অর্জন করতে স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত হতে পারেনিরাপত্তার জন্য, ব্রানার নির্বাচন এবং উপাদানগুলি সবই সুপরিচিত ব্র্যান্ডের।
4তাপমাত্রা পরিমাপ ব্যবস্থাঃ
ফার্নেস থার্মোকপল:চুল্লিটি 2.0 মিমি একটি তারের ব্যাসার্ধ গ্রহণ করে যা 5 এর প্রয়োজনীয়তা পূরণ করে।5.1.1 GB/T9978.1 এবং GB/T 16839.1 চারটি K- টাইপ নিকেল ক্রোমিয়াম নিকেল সিলিকন থার্মোকপল, বাইরের কভারে তাপ প্রতিরোধী স্টেইনলেস স্টীল আস্তরণের সাথে,মধ্যভাগে ভরা উষ্ণ প্রতিরোধী উপাদান, এবং স্টেইনলেস স্টীল টিউব আস্তরণ, যা শক্ত উপাদান Jade টিউব sheath থেকে তৈরি করা হয়, যার দৈর্ঘ্য কমপক্ষে 25 মিমি যা sheath এর গরম শেষ থেকে প্রসারিত হয়,এবং তাপমাত্রা প্রতিরোধের 1250 °C বা তার বেশি.
ব্যাক ফায়ার পৃষ্ঠ তাপমাত্রা পরিমাপঃনমুনার পিছনে 8 টি থার্মোকপল রয়েছে, যার মধ্যে 4 টি তামার প্লেট থার্মোকপল (0.0 দিয়ে ঝালাই করা) ।5mm তারের ব্যাসার্ধের থার্মোকপলগুলি ঘন দিকে) একটি গোলাকার তামার শীটে 12mm ব্যাসার্ধ এবং একটি ব্যাসার্ধ 0.২ মিমি, এটি GB/T ১৬৮৩৯ নম্বরে উল্লেখিত কে-টাইপ নিকেল ক্রোম নিকেল সিলিকন থার্মোকপলের প্রয়োজনীয়তা পূরণ করে।1"প্রতিটি তামার শীট একটি 30 * 30 * 2 (± 0.5) মিমি অ্যাসবেস্টস আইসোলেশন প্যাড দিয়ে সজ্জিত করা হয় যার ঘনত্ব 900kg/m3 ± 100kg/m3 হয়। তাপীয় সহগ 0.117-0.143W/(m.k হয়,যা 5 এর প্রয়োজনীয়তা পূরণ করে.5.1.২ GB/T9978 এ।1এছাড়াও, অন্যান্য 4 অবস্থানের বাইরের ব্যাসার্ধ 1 মিমি। উচ্চ নির্ভুলতা K- টাইপ থার্মোকপল, যা নিরোধক দক্ষতা পরীক্ষার জন্য নমুনার পিছনে কবর দেওয়া যেতে পারে;
মোবাইল পরীক্ষার তাপমাত্রাঃGB/T9978.1-2008 এর প্রয়োজনীয়তা পূরণ করে; একটি হ্যান্ডহেল্ড ইনফ্রারেড পরিমাপ যন্ত্র ব্যাকফায়ার পৃষ্ঠের প্রতিটি পয়েন্টের পৃষ্ঠ তাপমাত্রা পরিমাপ করতে ব্যবহৃত হয়।চুলা তাপমাত্রা সংগ্রহঃকে-টাইপ বর্মড থার্মোকপল নির্বাচন করা হয়। 1250 °C এর উপরে উচ্চ তাপমাত্রা প্রতিরোধের; চুল্লি তাপমাত্রা তথ্য অধিগ্রহণ সিস্টেম রিয়েল টাইম বক্ররেখা এবং ঐতিহাসিক বক্ররেখা সঞ্চয় ফাংশন আছে,এছাড়াও থার্মোকপল ওপেন সার্কিট এবং শর্ট সার্কিট অ্যালার্ম ফাংশন.পরিবেশের তাপমাত্রা পরিমাপঃএই যন্ত্রটি পরীক্ষা করার জন্য একটি স্টেইনলেস স্টীল বর্মযুক্ত থার্মোকপল দিয়ে সজ্জিত, যার বাইরের ব্যাসার্ধ ৩ এমএম।জিবি/টি ১৬৮৩৯-এ উল্লেখিত কে-টাইপ নিকেল ক্রোমিয়াম নিকেল সিলিকন থার্মোকপলটির পরিবেষ্টিত তাপমাত্রা যাচাই করুন এবং তা মেনে চলুন.1.
5চাপ পরিমাপ ব্যবস্থাঃ চুলা চাপ পরিমাপঃপরিমাপ পরিসীমা 0-100Pa; আমরা একটি ফরাসি আমদানিকৃত ডিফারেনশিয়াল প্রেসার গেইম ব্যবহার করি, যা ± 0.5Pa এর পরিমাপের নির্ভুলতার সাথে একটি টি-আকৃতির পরিমাপ জোন।অতিরিক্ত চাপ সুরক্ষা ফাংশন দিয়ে সজ্জিত, যখন চুল্লি চাপ 100Pa অতিক্রম করে, প্রোগ্রাম ওভারপ্রেস সুরক্ষা সঞ্চালন, গ্যাস সরবরাহ বন্ধ, এবং পরীক্ষা শেষ; GB / T9978.1-2008 মান সঙ্গে সামঞ্জস্যপূর্ণ;চুল্লি ভিতরে চাপপ্রতি ১ মিনিটে রেকর্ড করা হয় এবং রেকর্ডিং সরঞ্জামের নির্ভুলতা ১ সেকেন্ড। তথ্য সংগ্রহের হার প্রতি সেকেন্ডে ৩ বার। চুল্লি চাপ নিয়ন্ত্রণ এবং তথ্য সংগ্রহ,ধোঁয়াশা নিষ্কাশন সিস্টেমের নিয়ন্ত্রণ সার্কিট এবং অধ্যায় ২ এর বিভিন্ন মানদণ্ডের প্রয়োজনীয়তা অনুসারে চুল্লি চাপের রিয়েল-টাইম নিয়ন্ত্রণ নিশ্চিত করা.
টি আকৃতির পরিমাপ যন্ত্র:SUS310S উচ্চ তাপমাত্রা প্রতিরোধী স্টেইনলেস স্টীল টিউব ব্যবহার করে, এটি চুলা ভিতরে থেকে চুলা বাইরে থেকে চুলা প্রাচীর মাধ্যমে পাস,এবং চুলা ভিতরে এবং বাইরে চাপ একই স্তরে রাখা হয়.চাপ ট্রান্সমিটারঃফরাসি Kaimao উচ্চ নির্ভুলতা চাপ সেন্সর। পরীক্ষার শুরুতে 5 মিনিটের মধ্যে, এটি 15Pa ± 5Pa হয়, এবং 10 মিনিটের পরে, এটি 17Pa ± 3Pa হয়।
6চাপ কমানোর ব্যবস্থাঃ6.1 চুলা দেয়ালের পিছনের দিকে ধোঁয়া নিষ্কাশন পাইপের সাথে সংযুক্ত ধোঁয়া নিষ্কাশন পাইপগুলি ইনস্টল করা আছেচুলা ভিতরে ধোঁয়া নির্গত দ্বারা চুলা ভিতরে চাপ নিয়ন্ত্রণ. চুলার ভিতরে বায়ু সরবরাহ এবং নিষ্কাশন একটি 0.3kw শক্তিশালী ফ্যান এবং একটি ফ্রিকোয়েন্সি রূপান্তরকারী দ্বারা নিয়ন্ত্রিত হয়,এবং বায়ু ভলিউম স্বয়ংক্রিয়ভাবে একটি কম্পিউটার প্রোগ্রাম দ্বারা নিয়ন্ত্রণ করা হয় জ্বলন প্রয়োজনীয়তা পূরণ করতে, চাপ, এবং ধোঁয়া নিষ্কাশন; 6.2চাপ মুক্ত পাইপলাইনঃচুলার ভিতরের অংশটি উচ্চ তাপমাত্রা প্রতিরোধী SUS310S স্টেইনলেস স্টিল পাইপ দিয়ে তৈরি, যার ব্যাসার্ধ 300 মিমি, যা 1300 °C পর্যন্ত তাপমাত্রা সহ্য করতে সক্ষম।চুলা বাইরে 5mm একটি প্রাচীর বেধ সঙ্গে welded পাইপ ব্যবহার করুন; ৬.3চাপ মুক্ত করার ক্ষমতাঃAC220, 0.3kw উচ্চ তাপমাত্রা প্রতিরোধী উচ্চ চাপ বায়ুচলাচল; 6.4 চুল্লি চাপ নিয়ন্ত্রণ এবং তথ্য সংগ্রহ,উপরের মানদণ্ডের প্রয়োজনীয়তা অনুসারে ধোঁয়া নিষ্কাশন সিস্টেমের সাথে একটি নিয়ন্ত্রণ লুপ গঠন করে চুলা চাপটি রিয়েল-টাইম নিয়ন্ত্রণ নিশ্চিত করতে পারে.
