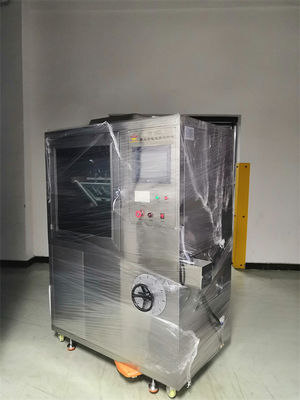

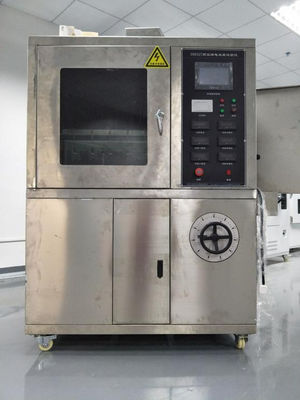

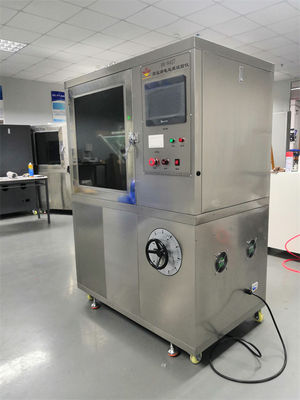

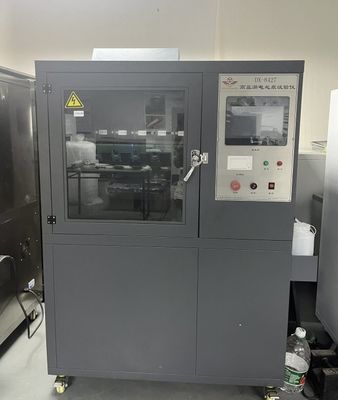

ল্যাব টেস্টিং মেশিন পিসি-ভিত্তিক 5 স্টেশন উচ্চ ভোল্টেজ কমন প্লেন ট্র্যাকিং এবং ক্ষয় পরীক্ষক ASTMD2303

ল্যাব টেস্টিং মেশিন স্কেলড প্লেন ট্র্যাকিং এবং ক্ষয় পরীক্ষা মেশিন ASTMD2303

1এসপ্রয়োগের পরিধিঃ

প্রধানত বৈদ্যুতিক এবং ইলেকট্রনিক পণ্য, গৃহস্থালী যন্ত্রপাতি এবং তাদের উপকরণগুলির বৈদ্যুতিক ট্রেস এবং জারা প্রতিরোধের পরীক্ষার জন্য উপযুক্ত,পাওয়ার ফ্রিকোয়েন্সিতে তরল দূষণকারী এবং কমন পৃষ্ঠের নমুনা ব্যবহারের অনুকরণ (48Hz -62Hz). বিদ্যুতায়ন এবং জারা প্রতিরোধের পরিমাপের মাধ্যমে কঠোর পরিবেশগত অবস্থার অধীনে ব্যবহৃত বৈদ্যুতিক নিরোধক উপকরণগুলির প্রতিরোধের স্তর মূল্যায়ন করুন।বৈদ্যুতিক পণ্যগুলিতে আর্দ্রতা এবং অমেধ্যের প্রভাবের অধীনে, বিভিন্ন মেরুযুক্ত চার্জযুক্ত অংশগুলির মধ্যে বা চার্জযুক্ত অংশ এবং গ্রাউন্ডেড ধাতুর মধ্যে নিরোধক ফুটো হতে পারে। এর ফলে আর্কটি ভাঙ্গন, শর্ট সার্কিট,বা স্রাবের কারণে উপাদান ক্ষয়এই পরীক্ষক একটি ধ্বংসাত্মক পরীক্ষা যা আইসোলেশন উপকরণ উপর উপরের পরিস্থিতি অনুকরণ,বৈদ্যুতিক ক্ষেত্র এবং একটি নির্দিষ্ট ভোল্টেজে জল ধারণকারী অমেধ্যের কর্মের অধীনে নিরোধকগুলির ফুটো এবং চিহ্নিতকরণের আপেক্ষিক প্রতিরোধের পরিমাপ এবং মূল্যায়ন করতে ব্যবহৃত হয়এটি বৈদ্যুতিক এবং ইলেকট্রনিক পণ্য, গৃহস্থালী যন্ত্রপাতি যেমন রিলে সকেট, রূপান্তর সুইচ কভার, contactors,ইত্যাদি.

পরীক্ষাগুলির মধ্যে রয়েছেঃ

• টাইম-টু-ট্র্যাক পদ্ধতি

• প্রাথমিক ট্র্যাকিং ভোল্টেজ

• ক্ষয় পরীক্ষা

2মানদণ্ড মেনে চলুনঃ

আইইসি ৬০৫৮৭-২০২২, এএসটিএমডি ২৩০৩ এর প্রয়োজনীয়তা অনুযায়ী।

3প্রযুক্তিগত পরামিতিঃ

ইলেকট্রোডঃ 0.5 মিমি পুরু উপাদানঃ স্টেইনলেস স্টীল;

উপরের এবং নীচের ইলেকট্রোডের মধ্যে দূরত্বঃ 50.0mm ± 0.1;

পরীক্ষার ভোল্টেজঃ 100V-6000V ধাপবিহীন নিয়ন্ত্রিত;

ভোল্টেজ নিয়ন্ত্রকঃ আউটপুটঃ 0 ¢ 250V থেকে নিয়ন্ত্রিত, 5KVA এর ক্ষমতা সহ;

যখন সার্কিট বর্তমান 60mA হয়, আউটপুট ভোল্টেজ বন্ধ করুন;

পরীক্ষার সময়ঃ ৬ ঘণ্টা।

ড্রপিং নির্ভুলতাঃ ০.৫%

ভোল্টেজ স্থিতিশীলতাঃ ± 1%;

উচ্চ নির্ভুলতা ভোল্টেজ নিয়ন্ত্রকঃ আউটপুট AC220V। পাওয়ার 6000W। নির্ভুলতা ± 1%;

পরীক্ষার ট্রান্সফরমারঃ ক্ষমতা 5KVA। সর্বোচ্চ আউটপুট ভোল্টেজ AC6000V (বা DC6000V ঐচ্ছিক);

ট্রেস সনাক্তকরণঃ GB/T6553-2003/4 স্ট্যান্ডার্ড অনুযায়ী।1.2, একটি ভোল্টেজ (2.5kV, 3 5kV এবং 4.5kV) প্রয়োগ করুন, এবং একটি নির্দিষ্ট প্রবাহের হারে দূষিত তরলটি ড্রিপ করুন।

ড্রপিং ডিভাইসঃ একটি রাল্ফ স্পষ্টতা peristaltic পাম্প ব্যবহার করে, প্রতি মিনিটে 0.00185-20 মিলিলিটার একটি প্রবাহ পরিসীমা, প্রতি মিনিটে 0.1-50 ঘূর্ণন একটি কাজ গতি,এবং প্রবাহের নির্ভুলতার ত্রুটি 0 এর চেয়ে কম.৫%;

আউটপুট ভোল্টেজঃ এসি/ডিসি (স্টিচযোগ্য)

কেসঃ SUS304 স্টেইনলেস স্টীল থেকে তৈরি (ব্রাশযুক্ত পৃষ্ঠ);

নিকাশী ট্যাংকটি 316 স্টেইনলেস স্টিলের তৈরি এবং একটি সিলিং ডিভাইস দিয়ে সজ্জিত।

ভলিউম 0.56m3, স্টুডিও ভলিউমঃ 900L * 650W * 950H (মিমি);

ওজনঃ প্রায় ২০০ কেজি

মন্তব্য:

এএসটিএম ডি২৩০৩ পরীক্ষার সরঞ্জাম একটি অত্যন্ত মানসম্মত এবং স্বয়ংক্রিয় নির্ভুলতা সিস্টেম।এটি কঠোর পরিবেশগত অবস্থার সিমুলেশন করে আইসোলেশন উপকরণগুলির ফুটো প্রতিরোধী এবং ট্র্যাকযোগ্যতার কার্যকারিতা পরিমাণগতভাবে মূল্যায়ন করেএর মূল মূল্য হল ইলেক্ট্রোড সিস্টেমের নির্ভুলতা, ড্রপলেট সিস্টেমের স্থিতিশীলতা এবং বৈদ্যুতিক সিস্টেমের নির্ভরযোগ্যতা।সঠিকতা নিশ্চিত করার জন্য ASTM D2303 মান পূরণ করে এমন সরঞ্জাম নির্বাচন করা গুরুত্বপূর্ণ, পরীক্ষার ফলাফলের তুলনামূলকতা এবং পুনরুত্পাদনযোগ্যতা।
