আর্ক প্রতিরোধ পরীক্ষা মেশিন

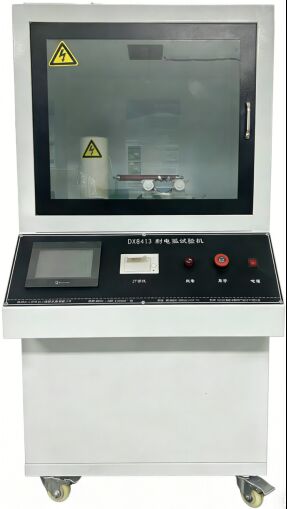

DX8413 আর্ক প্রতিরোধ পরীক্ষা মেশিন

প্রধানত নিম্নলিখিত ক্ষেত্রে প্রযোজ্যঃ

GB/T1411-2002 শুষ্ক কঠিন বিচ্ছিন্নতা উপকরণ উচ্চ ভোল্টেজ এবং কম বর্তমান আর্ক স্রাব প্রতিরোধের পরীক্ষা।

মানগুলির সাথে সম্মতিঃ এই পরীক্ষকটি GB1411, IPC650, IEC 61621, ASTMD495 অনুযায়ী ডিজাইন এবং উত্পাদিত এবং JEC 149 এবং UL 746A এর মতো পরীক্ষার পদ্ধতিগুলির সাথে সম্মতিযুক্ত।

পরীক্ষার নীতির সংক্ষিপ্ত ভূমিকাঃ

নির্দিষ্ট পরীক্ষার অবস্থার অধীনে (নির্দিষ্ট ইলেক্ট্রোড এবং একটি ভোল্টেজ / বর্তমান ধাপে ধাপে প্রোগ্রাম ব্যবহার করে)একটি উচ্চ ভোল্টেজ উপাদান পৃষ্ঠ উপর প্রয়োগ করা হয় বিরতিপূর্ণ বা অবিচ্ছিন্ন আর্ক স্রাব প্ররোচিত করতে. The high temperature and chemical corrosion generated by the arc gradually cause the material surface to carbonize and form conductive paths (tracking) until eventual failure (breakdown or sustained burning)যন্ত্রটি পরীক্ষার শুরু থেকে উপাদানটি ব্যর্থ হওয়া পর্যন্ত সময় (সেকেন্ডে) রেকর্ড করে।এই সময়টিকে উপাদানটির **আর্ক প্রতিরোধের সময়** বলা হয় এবং এর কর্মক্ষমতা মূল্যায়নের মূল সূচক হিসাবে কাজ করে.

প্রয়োগের ক্ষেত্রঃ

প্লাস্টিক, রজন আঠালো, এবং মোটর, যন্ত্রপাতি, ইত্যাদি শিল্পে ব্যবহৃত নিরোধক পেইন্টের মতো বৈদ্যুতিক নিরোধক উপকরণগুলির আর্ক প্রতিরোধের পারফরম্যান্সের মূল্যায়নএবং গৃহস্থালী যন্ত্রপাতি প্রধানত প্লাস্টিকের মতো শক্ত নিরোধক উপকরণগুলির আর্ক প্রতিরোধের পারফরম্যান্সের পরীক্ষার জন্য প্রযোজ্য, ছায়াছবি, রজন, মিকা, সিরামিক, গ্লাস, নিরোধক তেল, নিরোধক পেইন্ট, কার্ডবোর্ড এবং অন্যান্য মিডিয়া।

বৈশিষ্ট্যঃ আর্ক প্রতিরোধের পরীক্ষার মেশিনটি কম্পিউটার নিয়ন্ত্রণ গ্রহণ করে এবং পরীক্ষার প্রক্রিয়া চলাকালীন পরীক্ষার বক্ররেখাটি অনলাইনে পর্যবেক্ষণ করা যেতে পারে; স্বয়ংক্রিয়ভাবে পরীক্ষার শর্ত এবং পরীক্ষার ফলাফলের ডেটা সঞ্চয় করে,এবং প্রবেশ করতে পারে, প্রদর্শন, এবং তাদের মুদ্রণ

পরীক্ষামূলক নীতিঃ শক্ত নিরোধক উপকরণগুলির আর্ক প্রতিরোধের পরীক্ষা করতে ব্যবহৃত হয়; পরীক্ষার জন্য উপকরণটি একটি উচ্চ ভোল্টেজের সংস্পর্শে থাকবে,ধীরে ধীরে একটি স্থিতিশীল পরিবাহী চ্যানেল উপাদান পৃষ্ঠ উপর গঠিত না হওয়া পর্যন্ত ছোট বর্তমান পরিবেশ বৃদ্ধিএই সময়টি উপাদানটির আর্ক প্রতিরোধের সময়।

প্রধান প্রযুক্তিগত প্রয়োজনীয়তাঃ

1ইনপুট ভোল্টেজঃ এসি 220 ভোল্ট

2. আউটপুট ভোল্টেজঃ এসি 0-20 কেভি;

3বৈদ্যুতিক ক্ষমতাঃ ১.৫ কেভিএ

4পরীক্ষার পদ্ধতিঃ ধ্রুবক আর্ক, ধ্রুবক আর্ক

5পরীক্ষার বর্তমানঃ 10MA-20MA-30MA-40MA ঐচ্ছিক

6পরীক্ষার ভোল্টেজ নিয়ন্ত্রণ ত্রুটিঃ ≤ 1%

7. আর্ক অন/অফ টাইম ত্রুটিঃ <5ms

8. পরীক্ষার ভোল্টেজ অবিচ্ছিন্নভাবে নিয়ন্ত্রিতঃ 0-20 কেভি

9বর্তমান নিয়ন্ত্রণের নির্ভুলতাঃ ± 10%

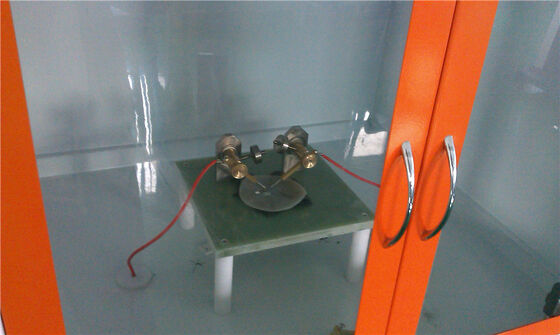

10ইলেক্ট্রোড স্পেসিফিকেশনঃ স্টেইনলেস স্টীল প্লেট ইলেক্ট্রোড 25.4mm * 12.7mm * 0.15mm

টংস্টেন ইস্পাত ইলেকট্রোড 56mm * 7mm * 30mm

ইলেক্ট্রোড কনফিগারেশন কোণ 110 ডিগ্রী

ইলেক্ট্রোড এবং অনুভূমিক সমতল মধ্যে কোণ 35 ডিগ্রী

ইলেক্ট্রোডের ওজনঃ ৫০ জি

11নিরাপত্তা ব্যবস্থাঃ

(1) ওভারভোল্টেজ সুরক্ষা

(২) ওভারকরেন্ট সুরক্ষা

(3) শর্ট সার্কিট সুরক্ষা

(4) সিকিউরিটি ডোর ওপেনিং সুরক্ষা

(5) সফটওয়্যার ভুল অপারেশন সুরক্ষা

12. বাহ্যিক মাত্রাঃ 800 দীর্ঘ × প্রস্থ 700 × 1350mm উচ্চতা

প্রধান কনফিগারেশনঃ

টেস্ট হোস্টঃ এক ইউনিট

20000 ভোল্ট উচ্চ ভোল্টেজ জেনারেটরঃ এক ইউনিট

সম্পূর্ণ স্বয়ংক্রিয় মাইক্রো কম্পিউটার ভোল্টেজ নিয়ন্ত্রক ডিভাইসঃ এক সেট (সিরিয়াল পোর্ট মোড)

ভোল্টেজ অর্জন এবং বর্তমান অর্জন বিচ্ছিন্নতা প্রকারের ট্রান্সমিশন ডিভাইসঃএকটি সেট

পরীক্ষার ইলেক্ট্রোডঃ দুটি সেট

বর্তমান রিলিজ রডঃ এক (রজন টাইপ)

কম্পিউটার আর্ক প্রতিরোধী পরিমাপ এবং নিয়ন্ত্রণ সফটওয়্যারঃ এক সেট

কম্পিউটার: এক সেট

ব্র্যান্ডেড রঙিন ইনকজেট প্রিন্টার:এক সেট

প্রোগ্রাম সিডিঃ এক সেট

প্রোডাক্ট ইউজার ম্যানুয়ালঃএক কপি

মেট্রোলজিক্যাল ভেরিফিকেশন সার্টিফিকেটঃএক কপি

কনফরমেশন সার্টিফিকেটঃ এক কপি

র্যান্ডম টুলঃ এক সেট
