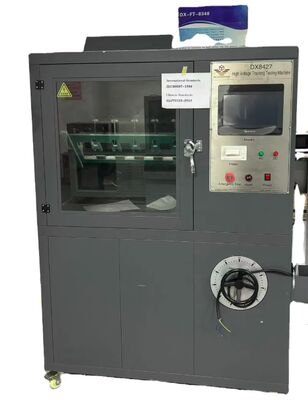

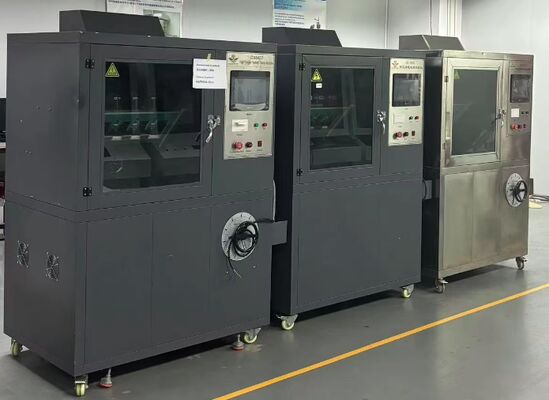

উচ্চ ভোল্টেজ ফুটো স্পার্ক টেস্ট মেশিন কঠোরভাবে GB / T6553-2003 এবং 1EC60587-1984 অনুযায়ী ডিজাইন এবং উত্পাদিত হয়।

I. উদ্দেশ্য
উচ্চ ভোল্টেজ লিক স্পার্ক পরীক্ষার যন্ত্রটি বৈদ্যুতিক পণ্য, গৃহস্থালী সরঞ্জাম এবং তাদের উপকরণগুলির বৈদ্যুতিক ক্ষয় এবং ক্ষয় প্রতিরোধের পরীক্ষা করার জন্য উপযুক্ত। এটি শিল্প ফ্রিকোয়েন্সি (48Hz - 62Hz, তরল দূষক এবং তির্যক পরীক্ষার নমুনা ব্যবহার করে) এর অধীনে প্রক্রিয়াটি অনুকরণ করে, বৈদ্যুতিক ক্ষয় এবং ক্ষয় পরিমাপের মাধ্যমে কঠোর পরিবেশগত পরিস্থিতিতে ব্যবহৃত বৈদ্যুতিক ইনসুলেটিং উপকরণগুলির বৈদ্যুতিক ক্ষয় এবং ক্ষয় গ্রেড মূল্যায়ন করতে। এই মেশিনটি GB/T6553-2003 এবং 1EC60587-1984 অনুসারে কঠোরভাবে ডিজাইন ও তৈরি করা হয়েছে।
II. কর্মক্ষমতা সূচক
1. ইলেক্ট্রোড: বেধ 0.5 মিমি, উপাদান: স্টেইনলেস স্টীল;
3. পরীক্ষার ভোল্টেজ: 100V - 6000V, ক্রমাগতভাবে নিয়মিত করা যায়;
2. উপরের এবং নীচের ইলেক্ট্রোডের মধ্যে দূরত্ব: 50.0 মিমি ± 0.1;
4. ভোল্টেজ নিয়ন্ত্রক: আউটপুট: 0 - 250V নিয়মিত, ক্ষমতা 5KVA;
5. পরীক্ষার ট্রান্সফরমার: ক্ষমতা 5KVA, সর্বাধিক আউটপুট ভোল্টেজ AC 6000V (বা DC 6000V ঐচ্ছিক);
6. উচ্চ নির্ভুলতা ভোল্টেজ স্টেবিলাইজার: আউটপুট AC 220V, শক্তি 6000W, নির্ভুলতা ±1%;
7. সার্কিট কারেন্ট: 60mA, কাট-অফ ভোল্টেজ আউটপুট;
8. পরীক্ষার সময়: 6 ঘন্টা;
10. ভোল্টেজ স্থিতিশীলতা: ±1%;
9. তরল ফোঁটা নির্ভুলতা: 0.5%;
11. স্পার্ক গঠন বিচার:
GB/T6553-2003/4.1.2 মান অনুসারে, নমুনার উপর ভোল্টেজ (2.5kV, 3.5kV এবং 4.5kV) প্রয়োগ করুন এবং একটি নির্দিষ্ট প্রবাহ হারে দূষক তরল ফোঁটা দিন। 60mA বা তার কম কারেন্ট 6 ঘন্টা ধরে অবিচ্ছিন্নভাবে বজায় থাকে, যা উত্তীর্ণ হিসাবে বিবেচিত হয়;
12. তরল ফোঁটা ডিভাইস:
আমদানি করা নির্ভুলতা পেরিস্টালটিক পাম্প ব্যবহার করে, প্রবাহের পরিসীমা 0.00185 - 20 মিলিলিটার/মিনিট, কাজের গতি 0.1 - 50 বিপ্লব/মিনিট, প্রবাহ নির্ভুলতা ত্রুটি: <0.5%;
13. আউটপুট ভোল্টেজ: AC/DC (পরিবর্তনযোগ্য)
14. পরীক্ষামূলক দলের সংখ্যা: 5 দল
15. নিয়ন্ত্রণ ডিভাইস: Siemens PLC + তাইওয়ান Wince টাচ স্ক্রিন নিয়ন্ত্রণ ব্যবহার করে, সুনির্দিষ্ট নিয়ন্ত্রণ, সহজ অপারেশন, সম্পূর্ণরূপে মানবিক ডিজাইন। পরীক্ষা স্বয়ংক্রিয়ভাবে শেষ হয় এবং একটি রিপোর্ট তৈরি করে। প্যানেল থার্মাল প্রিন্টার সময়মতো পরীক্ষার ফলাফল মুদ্রণ করতে পারে;
15. চেম্বারের আয়তন: 900L * 650W * 950H (মিমি); আয়তন 0.56m’. 16
একটি স্টেইনলেস স্টীল (ব্রাশ করা পৃষ্ঠ);
17. বর্জ্য তরল ট্যাঙ্কটি 316 স্টেইনলেস স্টিল দিয়ে তৈরি এবং একটি সিলিং ডিভাইস দিয়ে সজ্জিত।
