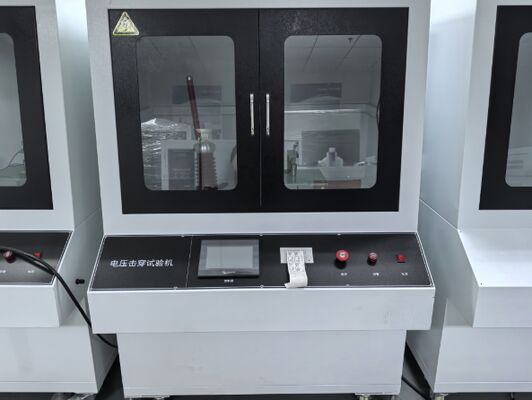

কঠিন ইনসুলেশন উপাদান বৈদ্যুতিক অস্তরক শক্তি পরীক্ষার যন্ত্র কঠিন ইনসুলেশন উপাদানের ব্রেকডাউন শক্তি এবং সহ্য করার ভোল্টেজ সময় পরীক্ষার জন্য উপযুক্ত

I. উদ্দেশ্য
বৈদ্যুতিক ডাইইলেকট্রিক শক্তি পরীক্ষা যন্ত্র (JCSY-388) প্লাস্টিক, ফিল্ম, রেজিন, অভ্র, সিরামিক, কাঁচ, ইনসুলেটিং পেইন্ট ইত্যাদি কঠিন ইনসুলেশন উপকরণগুলির পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজের অধীনে ব্রেকডাউন শক্তি এবং সহ্য করার ভোল্টেজ সময় পরীক্ষা করার জন্য উপযুক্ত। এটি GB/T1408.1 এবং EC60243-1 "পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজের অধীনে কঠিন ইনসুলেশন উপকরণগুলির বৈদ্যুতিক শক্তির জন্য পরীক্ষার পদ্ধতি" পরীক্ষার মানগুলির সাথে সঙ্গতিপূর্ণ।
II. পরামিতি
1. ভোল্টেজ পরিসীমা: 0 - 50KV;
2. ট্রিং করার পরে ভোল্টেজ নিয়ন্ত্রক স্বয়ংক্রিয়ভাবে শূন্যে ফিরে আসে;
3. শূন্য অবস্থানে বন্ধ করা, স্বয়ংক্রিয় এবং ম্যানুয়াল ভোল্টেজ সমন্বয় সহ;
4. আমদানি করা লিক সুরক্ষা ডিভাইস, ব্যক্তিগত নিরাপত্তার নির্ভরযোগ্য সুরক্ষা;
5. ওভারকারেন্ট সুরক্ষা, থ্রেশহোল্ড এবং অন্যান্য নিরাপত্তা সুরক্ষা ফাংশন;
6. ভোল্টেজ এবং কারেন্ট প্রদর্শন, পরিমাপের নির্ভুলতা ±0.2%, ব্রেকডাউন ভোল্টেজ ধরে রাখা;
7. পরীক্ষার ইলেক্ট্রোড: উপরের ইলেক্ট্রোডের ব্যাস 25 মিমি, উচ্চতা 25 মিমি; নিচের ইলেক্ট্রোডের ব্যাস 25 মিমি, উচ্চতা 25 মিমি। (ইলেক্ট্রোড: স্টেইনলেস স্টীল);
8. উচ্চ-ভোল্টেজ ট্রান্সফরমারের রেট করা ক্ষমতা: 10KVA;
9. রেট করা ইনপুট/আউটপুট ভোল্টেজ: 220V/50KV;
10. রেট করা ইনপুট/আউটপুট কারেন্ট: 20A/0.09A;
11. নিয়ন্ত্রণ ব্যবস্থা: Siemens PLC + তাইওয়ান Wince টাচ স্ক্রিন নিয়ন্ত্রণ গ্রহণ করুন, সুনির্দিষ্ট নিয়ন্ত্রণ, সহজ অপারেশন, সম্পূর্ণরূপে মানবিক ডিজাইন, পরীক্ষার পরে বৈদ্যুতিক শক্তি স্বয়ংক্রিয়ভাবে গণনা এবং রিপোর্ট তৈরি করা হয়, প্যানেল থার্মাল প্রিন্টার সময়মতো পরীক্ষার ফলাফল মুদ্রণ করতে পারে;
12. ভোল্টেজ বৃদ্ধির গতি: 5V, 50V, 100V, 500V, 1000V, 2000V;
13. একটি সুবিধাজনক বিচ্ছিন্নকরণ এবং অ্যাসেম্বলি তেল স্নান ট্যাঙ্ক দিয়ে সজ্জিত (উপাদান: স্টেইনলেস স্টীল);
14. যন্ত্রের উপাদান: বৈদ্যুতিকভাবে যোগাযোগযোগ্য ভোল্টেজ নিয়ন্ত্রক, কন্ট্রোল বক্স, সুরক্ষা প্রতিরোধক, ইলেক্ট্রোড বক্স, তেল স্নান ট্যাঙ্ক নিয়ে গঠিত;
15. ক্যাবিনেটের উপাদান: উচ্চ-মানের SUS304 স্টেইনলেস স্টীল;
16. মাত্রা: দৈর্ঘ্যে 1.4 মিটার, প্রস্থে 1.1 মিটার, উচ্চতায় 1.7 মিটার;
17. ওজন: প্রায় 240 কেজি
