DX8635A আইসোলেশন উপাদান তাপ ক্ষতি পরিমাপ যন্ত্র
I. সংক্ষিপ্ত বিবরণঃ
উৎপাদন প্রক্রিয়া এবং শক্তি সংরক্ষণের প্রয়োজনীয়তা পূরণ করতে, কাজের অবস্থার উন্নতি করতে, অর্থনৈতিক উপকারিতা বাড়াতে এবং বিচ্ছিন্নতা প্রকৌশল নকশার গুণমান নিশ্চিত করতে,GB 50264-2013 পাম্প সরঞ্জামের নকশা নির্দিষ্ট করে.
এই সরঞ্জামটি শিল্প সরঞ্জাম এবং পাইপলাইনগুলির বাইরের পৃষ্ঠগুলিতে -196 ডিগ্রি সেলসিয়াস থেকে 850 ডিগ্রি সেলসিয়াস পর্যন্ত তাপমাত্রায় নিরোধক উপকরণগুলির তাপ হ্রাস পরিমাপের জন্য প্রযোজ্য।
এটি পারমাণবিক শক্তি, এয়ারস্পেস সিস্টেম, সেইসাথে ভবন, কোল্ড স্টোরেজ সুবিধা এবং কবর পাইপলাইনগুলির বিশেষ প্রয়োজনীয়তা সহ সরঞ্জাম এবং পাইপলাইনগুলিতে প্রযোজ্য নয়।
যন্ত্রের রেফারেন্স স্ট্যান্ডার্ডঃ
GBT 10294-2008 স্থিতিশীল অবস্থায় তাপীয় প্রতিরোধের নির্ধারণ এবং অন্তরক উপকরণগুলির সম্পর্কিত বৈশিষ্ট্য - সুরক্ষা তাপ প্লেট পদ্ধতি;
শিল্প সরঞ্জাম এবং পাইপলাইনের ইনস্যুলেশন ইঞ্জিনিয়ারিংয়ের জন্য GB 50264-2013 ডিজাইন কোড।
II. সরঞ্জামের সামগ্রিক কাঠামো
সরঞ্জামগুলি মূলত তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা, সিলিন্ডার চাপ ব্যবস্থা, বেধ পরিমাপ ব্যবস্থা, শীতল ব্যবস্থা ইত্যাদি নিয়ে গঠিত।সরঞ্জামগুলির সামগ্রিক কাঠামো নিম্নলিখিত চিত্রের মত দেখানো হয়েছে, এবং কন্ট্রোল ইন্টারফেস নিম্নরূপঃ

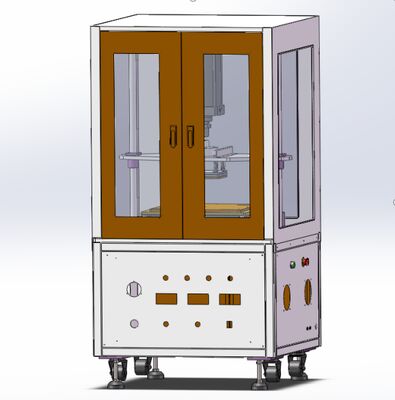

সরঞ্জামের সামগ্রিক কাঠামো

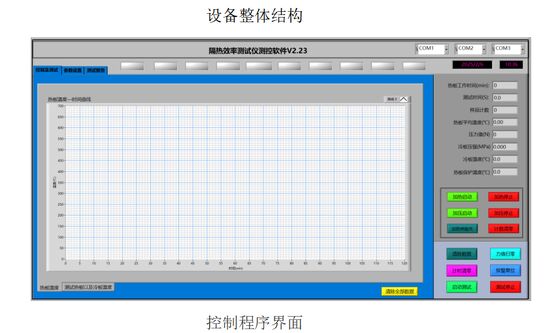

কন্ট্রোল প্রোগ্রাম ইন্টারফেস
2.১ তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা
এটি মূলত গরম করার তার এবং লোহার প্লেট দিয়ে গঠিত এবং তাপমাত্রা মিটার দ্বারা নিয়ন্ত্রিত হয়। তাপমাত্রা অঞ্চলের গরম করার ক্ষমতা 600 ডিগ্রি সেলসিয়াস পর্যন্ত পৌঁছতে পারে,এবং দীর্ঘমেয়াদী ব্যবহারের তাপমাত্রা 500 ডিগ্রি সেলসিয়াস পৌঁছাতে পারেমোট ১২টি তাপমাত্রা সংগ্রহের চ্যানেল সজ্জিত রয়েছে, যার মধ্যে গরম করার তাপমাত্রা চ্যানেলটি তাপমাত্রা অঞ্চলের বন্ধ লুপ নিয়ন্ত্রণের জন্য,এবং তাপমাত্রা পর্যবেক্ষণের ৫টি পয়েন্ট রয়েছেবাকি তাপ সুরক্ষা প্লেটগুলিতে 2 টি তাপমাত্রা পর্যবেক্ষণ পয়েন্ট রয়েছে এবং ঠান্ডা পৃষ্ঠটি 5 টি তাপমাত্রা পরিমাপ পয়েন্টের সাথে সাজানো হয়েছে।
2.২ চাপ ব্যবস্থা
এটি মূলত সিলিন্ডারের চাপকে গঠিত এবং বায়ু চাপের সূক্ষ্ম সমন্বয় দ্বারা প্রয়োজনীয় চাপের মান অর্জন করা হয়,এবং বর্তমান অবস্থা নিয়ন্ত্রণ ব্যবস্থায় রিয়েল টাইমে প্রদর্শিত হয়.
2.৩ শীতল সিস্টেম
এটি মূলত জল chillers এবং thermocouples গঠিত হয়। জল chillers সরঞ্জাম গরম অংশ ঠান্ডা, এবং thermocouple নীচের পৃষ্ঠ তাপমাত্রা সনাক্ত করে। পরীক্ষা পরে,যখন তল পৃষ্ঠের তাপমাত্রা >50°C হয়, এটি "স্টার্ট ওয়াটার চিলার" অনুরোধ করে এবং দ্রুত গরম প্লেট ঠান্ডা।
কন্ট্রোল ইন্টারফেস ২
2.4 কাজের নীতি
2.4.১ এই সরঞ্জামটি একটি নমুনা ব্যাক তাপমাত্রা পরিমাপ বোর্ড, একটি ধ্রুবক তাপমাত্রা গরম করার বোর্ড এবং একটি চাপ ব্যবস্থা নিয়ে গঠিত।নমুনা ব্যাক তাপমাত্রা পরিমাপ বোর্ড 5 তাপমাত্রা সেন্সর দিয়ে সজ্জিত করা হয়, যা রিয়েল টাইমে নমুনার পিছনের পৃষ্ঠের তাপমাত্রা পরিমাপ করে। ধ্রুবক তাপমাত্রা হিটিং বোর্ড একটি স্থিতিশীল উচ্চ তাপমাত্রা তাপ উত্স সরবরাহ করে,এবং চাপ ব্যবস্থা পরীক্ষার নির্ভরযোগ্যতা নিশ্চিত করার জন্য নমুনা স্থিতিশীল চাপ প্রদান করে.
2.4.২ সরঞ্জামটির দুটি কাজ রয়েছেঃ তাপ পরিবাহিতা পরিমাপ এবং তাপ ক্ষতি পরিমাপ। প্রথমে তাপ পরিবাহিতা পরীক্ষা করা হয়, তারপরে তাপ ক্ষতি পরীক্ষা করা হয়;উভয়ই একই ওয়ার্কস্টেশনে সম্পন্ন হয়.
2.4.৩ তাপ ক্ষতির হিসাবঃ
গরম হ্রাস গণনা করুন GB 50264-2013 স্ট্যান্ডার্ডের ধারা 5 অনুযায়ী।4.

সিস্টেমটি স্থিতিশীল তাপ পরিবাহিতা নীতির উপর ভিত্তি করে। গরম পৃষ্ঠের তাপমাত্রা গঠনের জন্য নমুনার একপাশে একটি স্থিতিশীল তাপ উত্স যুক্ত করা হয়।সিলিন্ডার চাপ ব্যবস্থা মাধ্যমে নমুনা পৃষ্ঠ চাপযুক্ত হয়সেট তাপমাত্রা এবং চাপের অধীনে, গরম পৃষ্ঠ থেকে তাপ ঠান্ডা পৃষ্ঠে স্থানান্তরিত হয়।ঠান্ডা এবং গরম পৃষ্ঠের বিভিন্ন পরীক্ষার পয়েন্টে তাপমাত্রা পরিমাপ করা হয় এবং ঠান্ডা প্লেট থার্মোকপল দ্বারা রেকর্ড করা হয়, এবং কম্পিউটারটি একটি পরীক্ষামূলক প্রতিবেদন তৈরির জন্য স্বয়ংক্রিয় সনাক্তকরণ অর্জন করতে ব্যবহৃত হয়।
স্থিতিশীল তাপ উত্স, নমুনা এবং ঠান্ডা প্লেটের অবস্থানের স্কিম্যাটিক চিত্রটি নিম্নরূপঃ

সরঞ্জাম নমুনা স্থাপন ডায়াগ্রাম
তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থাটি গরম করার জন্য একটি মাল্টি-জোন গরম করার তারের পদ্ধতি ব্যবহার করে, গরম করার প্লেটে অভিন্ন তাপমাত্রা এবং উচ্চ তাপমাত্রা নিয়ন্ত্রণের সাথে ভাল গরম স্থিতিশীলতা নিশ্চিত করে।গরম করার প্লেট উচ্চ তাপমাত্রা প্রতিরোধী খাদ ধাতু উপাদান থেকে তৈরি করা হয়, ভাল তাপ পরিবাহিতা, কম তাপ প্রসারণ হার, এবং উচ্চ তাপমাত্রায় উচ্চ সংকোচন শক্তি, 500 °C এ দীর্ঘ সময়ের জন্য ব্যবহারের জন্য প্রয়োজনীয়তা পূরণ করে।
চাপ ব্যবস্থাটি চাপের জন্য ঠান্ডা প্লেট চালানোর জন্য একটি সিলিন্ডার ব্যবহার করে। সিলিন্ডারটি চাপ নিয়ন্ত্রণের জন্য একটি সার্ভো চাপ স্থিতিশীল নিয়ন্ত্রণ ভালভ ব্যবহার করে,একটি ধ্রুবক চাপ আউটপুট, এবং একই সাথে একটি স্প্রিংয়ের মাধ্যমে চাপকে নমনীয়ভাবে সামঞ্জস্য করে, যার ফলে চাপের নির্ভুলতা নিয়ন্ত্রণের উদ্দেশ্য অর্জন করা যায়।
সিস্টেমটি একটি কম্পিউটার দ্বারা নিয়ন্ত্রিত হয়, এবং পরীক্ষাটি একক ক্লিক দিয়ে শুরু করা যেতে পারে। পরীক্ষার পরে, একটি স্বয়ংক্রিয় প্রতিবেদন আউটপুট হয়। অটোমেশন স্তর উচ্চ;বিশেষ পরিমাপ এবং নিয়ন্ত্রণ সফটওয়্যার সহ, পরীক্ষার অগ্রগতি উচ্চ, অপারেশন স্থিতিশীল, এবং পরীক্ষার দক্ষতা উচ্চ।
II. সিস্টেম অপারেশন
3.১ সিস্টেমের পাওয়ার সাপ্লাই সংযোগ করুন
(1) সরঞ্জাম প্রধান শক্তি সুইচ এবং রেফ্রিজারেশন মেশিন শক্তি সুইচ খুলুন
(2) কম্পিউটারের পাওয়ার সুইচ খুলুন, স্ব-চেকিং শুরু হওয়ার জন্য অপেক্ষা করুন।
(3) সিস্টেম অপারেশন ইন্টারফেসে প্রবেশ করতে ডেস্কটপে তাপ ক্ষতি পরিমাপ সফটওয়্যারের আইকনে ডাবল ক্লিক করুন।
3.২ প্যারামিটার সেটিং
সেটিং কলামে লক্ষ্যমাত্রা গরম করার তাপমাত্রা, চাপের লক্ষ্যমাত্রা চাপের মান, পরীক্ষার সময় ইত্যাদি লিখুন এবং লিখুন বোতামে ক্লিক করুন;
3.3 পরীক্ষা শুরু করুন
যোগ করার জন্য স্টার্ট বোতাম টিপুন, প্রথমে উপাদান তাপ পরিবাহিতা পরীক্ষা করতে হবে কিনা তা জিজ্ঞাসা করুন। উপাদান তাপ পরিবাহিতা পরীক্ষা শুরু করতে হ্যাঁ ক্লিক করুন, তারপর উপাদান তাপ ক্ষতি পরিমাণ পরীক্ষা করুন।যদি না হয়, সরাসরি উপাদান তাপ ক্ষতি পরিমাণ পরীক্ষা করার জন্য গরম শুরু, তাপমাত্রা লক্ষ্য তাপমাত্রা বৃদ্ধি এবং স্থিতিশীল পর্যন্ত অপেক্ষা করুন, তথ্য সংগ্রহ এবং তাপ ক্ষতি পরিমাণ গণনা শুরু,শুধু পরীক্ষার ফলাফলের জন্য অপেক্ষা করুন;
3.4 পরীক্ষার শুরু
পরীক্ষা শুরু করার জন্য পরীক্ষা বোতামটি ক্লিক করুন। সিস্টেম স্বয়ংক্রিয়ভাবে চাপ দেয় এবং পরীক্ষা শুরু করে। মাঝখানে কোনও মানুষের হস্তক্ষেপের প্রয়োজন নেই। কেবল পরীক্ষা শেষ হওয়ার জন্য অপেক্ষা করুন;
3.5 পরীক্ষার পর আউটপুট রিপোর্ট
পরীক্ষার পর, একটি এক্সেল ফাইল রিপোর্ট স্বয়ংক্রিয়ভাবে আউটপুট করা হয়;
বিষয়বস্তুতে তাপমাত্রা বক্ররেখা এবং এক সেকেন্ডের ব্যবধানে সংগৃহীত তথ্য, উপাদান তাপ পরিবাহিতা, উপাদান প্রয়োগ চাপ মান বক্ররেখা এবং তথ্য, চূড়ান্ত উপাদান তাপ ক্ষতি হার অন্তর্ভুক্ত;
3.6 পরীক্ষা সম্পন্ন
পরীক্ষার সমাপ্তি। শীতল সিস্টেম চালু করুন, গরম প্লেট তাপমাত্রা রুম তাপমাত্রা নেমে আসা পর্যন্ত অপেক্ষা করুন, সফটওয়্যার বন্ধ, তারপর শক্তি বন্ধ।
IV. প্রধান প্রযুক্তিগত পরামিতিঃ
1. মোট আকার প্রায়ঃ দৈর্ঘ্য 800 * প্রস্থ 850 * উচ্চতা 1200 (মিমি) (জল শীতলকারী আকার ব্যতীত)
2মোট ওজন প্রায়ঃ ১৬০ কেজি
3. নামমাত্র ভোল্টেজঃ এসি 220V
4মোট শক্তিঃ ≤ ৫.০ কিলোওয়াট
5. গরম করার ক্ষমতা ≤ 4.5kW
6. গরম করার প্ল্যাট তাপমাত্রার অভিন্নতা নিশ্চিত করার জন্য মাল্টি-পয়েন্ট ধ্রুবক তাপমাত্রা নিয়ন্ত্রণের মাধ্যমে গরম করা হয়;
7ওয়াটার চিলার:
ফ্রান্স থেকে আমদানি করা কম্প্রেসার ব্যবহার করে, দীর্ঘ সেবা জীবন এবং স্থিতিশীল অপারেশন। তাপমাত্রা নিয়ামক Omron ব্যবহার করে, সঠিক তাপমাত্রা নিয়ন্ত্রণ সঙ্গে।থার্মোকপল PT100 উচ্চ নির্ভুলতা তাপমাত্রা সেন্সর ব্যবহার করে, ±0.15°C এর সঠিকতা এবং 0.2°C এর তাপমাত্রা অভিন্নতা সহ মোট শক্তিঃ 1.8KW
8গরম করার প্লেটঃ গরম করার প্লেটটি তামার দিয়ে তৈরি এবং গরম করার প্লেটটি গরম করার তাপমাত্রার অভিন্নতা নিশ্চিত করার জন্য মাল্টি-পয়েন্ট ধ্রুবক তাপমাত্রা নিয়ন্ত্রণের মাধ্যমে গরম করা হয়।তাপমাত্রা অভিন্নতা 0 এর মধ্যে.5°C; সর্বোচ্চ গরম করার তাপমাত্রাঃ 600°C
9. দ্রুততম গরম হারের হারঃ 20°C/মিনিট
10. তাপমাত্রা নিয়ন্ত্রণের নির্ভুলতাঃ ≤ 0.5%FS (গরম করার প্লেট কেন্দ্রের 300 * 300 মিমি পরিসরের মধ্যে)
11. হিটিং প্লেট তাপমাত্রা সেন্সরঃ ± 0.15 °C এর নির্ভুলতার সাথে আমদানিকৃত উচ্চ-নির্ভুলতা তাপমাত্রা সেন্সর PT100 ব্যবহার করে
12. হিটিং প্লেট তাপমাত্রা নিয়ামকঃ উচ্চ নিয়ন্ত্রণ নির্ভুলতা এবং স্থিতিশীল আউটপুট সঙ্গে Yu ইলেকট্রিক থেকে উচ্চ নির্ভুলতা তাপমাত্রা নিয়ামক ব্যবহার করে
13. ফোর্স সেন্সরঃ জাপানি ম্যান্টন চাকা টাইপ চাপ সেন্সর ব্যবহার করে চতুর্দশ বেধ পরিমাপঃ Keyence লেজার উচ্চ নির্ভুলতা দূরত্ব পরিমাপ যন্ত্র ব্যবহার করে, একটি পরিমাপ পরিসীমা সঙ্গে 0 - 80mm.পরীক্ষার নির্ভুলতা: ±0.05 মিমি;
15নমুনার আকারঃ সর্বোচ্চ ৩০০*৩০০ মিমি
16. গরম প্লেট আকারঃ 370 * 370mm; ঠান্ডা প্লেটঃ 300 * 300mm (2 টুকরা, সহজ প্রতিস্থাপন)
17. সর্বোচ্চ লোডিং চাপঃ 5000N
18সর্বাধিক লোডিং চাপঃ 1 এমপিএ (একটি 300 ওয়াট কম্প্রেসার দিয়ে সজ্জিত)
19. কম্পিউটারটি রকওয়েল থেকে তাইওয়ান ইন্ডাস্ট্রিয়াল কন্ট্রোল কম্পিউটার ব্যবহার করে, CPU i5 দশম প্রজন্মের, 8GB মেমরি, 256GB সলিড স্টেট ড্রাইভ, এবং একটি স্যামসাং 23-ইঞ্চি মনিটর।
