EN 50399 ক্যাবল তাপ মুক্তি এবং ধোঁয়া উত্পাদন পরীক্ষা সরঞ্জাম IEC 60332-3

DX8349 EN 50399 কেবল হিট রিলিজ ও স্মোক প্রোডাকশন টেস্ট ইকুইপমেন্ট IEC 60332-3


প্রয়োগের ক্ষেত্র:

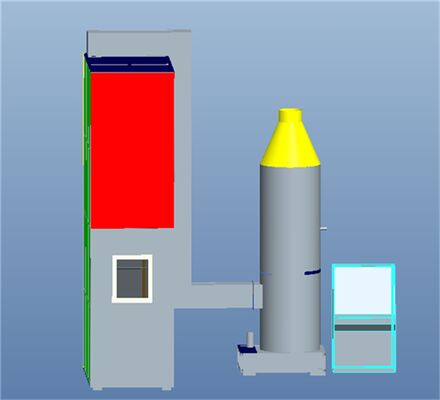

এটি উল্লম্বভাবে স্থাপিত বান্ডিল করা তার এবং কেবল বা অপটিক্যাল কেবলগুলির নির্দিষ্ট শর্তে শিখার উল্লম্ব বিস্তার রোধ করার ক্ষমতা মূল্যায়ন করতে ব্যবহৃত হয় এবং ব্যবহার প্রক্রিয়ার জন্য স্মোক ডাস্ট রিমুভাল টাওয়ারের সাথে সমন্বয় প্রয়োজন। পুরো মেশিনটি কয়েকটি অংশ নিয়ে গঠিত, যেমন একটি টেস্ট চেম্বার, একটি এয়ার সোর্স, একটি স্টিল ল্যাডার, একটি এমিশন পিউরিফিকেশন সিস্টেম এবং একটি ইগনিশন সোর্স।

মানদণ্ড মেনে চলুন:

IEC60332-3-10-2018 "শিখার অধীনে কেবল এবং অপটিক্যাল কেবলগুলির দহন পরীক্ষা পার্ট 31: উল্লম্বভাবে স্থাপিত বান্ডিল করা তার এবং কেবলের শিখার উল্লম্ব বিস্তার পরীক্ষা ডিভাইস" অনুসারে IEC60332-3-21:2000 শিখার অধীনে কেবল এবং অপটিক্যাল কেবলগুলির শিখা পরীক্ষা পার্ট 32: উল্লম্বভাবে স্থাপিত বান্ডিল করা তার এবং কেবলের শিখার উল্লম্ব বিস্তার পরীক্ষাA F/R ক্লাস", IEC60332-3-22:2000 "শিখার অধীনে কেবল এবং অপটিক্যাল কেবলগুলির শিখা দহন পরীক্ষা পার্ট 33: উল্লম্বভাবে স্থাপিত বান্ডিল করা তার এবং কেবলের শিখার উল্লম্ব বিস্তার পরীক্ষা - ক্লাস A", IEC60332-3-24:2000 শিখার অধীনে কেবল এবং অপটিক্যাল কেবলগুলির শিখা পরীক্ষা পার্ট 35: উল্লম্বভাবে স্থাপিত বান্ডিল করা তার এবং কেবলের শিখার উল্লম্ব বিস্তার পরীক্ষা ক্যাটাগরি C", IEC60332-3-25:2000”শিখার অধীনে কেবল এবং অপটিক্যাল কেবলগুলির শিখা পরীক্ষা পার্ট 36: উল্লম্বভাবে স্থাপিত বান্ডিল করা তার এবং কেবলের শিখার বিস্তার পরীক্ষা ক্যাটাগরিD".

প্রযুক্তিগত পরামিতি:

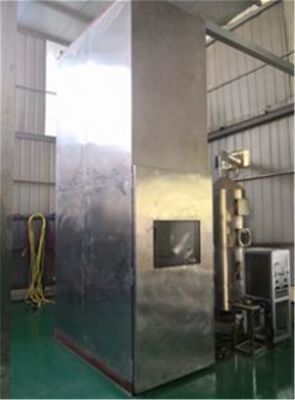

টেস্ট চেম্বার: পরীক্ষামূলক ডিভাইসটি একটি স্ব-সহায়ক চেম্বার হওয়া উচিত যার প্রস্থ (1000±100) মিমি, গভীরতা (2000±100) মিমি এবং উচ্চতা (4000±100) মিমি। টেস্ট চেম্বারের পিছনের দেয়াল এবং উভয় পাশ প্রায় 0.7W?m-2? K-1 তাপ নিরোধক, 1.5 মিমি পুরু USU304 স্টেইনলেস স্টিল প্লেট, মাঝখানে 65 মিমি পুরু নিরোধক খনিজ ফাইবার, বাইরে 1.5 মিমি পুরু USU304 স্টেইনলেস স্টিল প্লেট দিয়ে তৈরি হওয়া উচিত।

2. এয়ার সোর্স:

এয়ার ইনলেট একটি ডিজিটাল এয়ার ভেলোসিটি অ্যানিমোমিটার দিয়ে সজ্জিত, এবং বাতাসের গ্যাসের প্রবাহ হার (5000±500) L/min।

পরীক্ষা সম্পন্ন হওয়ার পর: যদি নমুনাটি আগুন বন্ধ করার এক ঘন্টা পরেও জ্বলতে থাকে, তবে একটি অ্যালার্ম এবং বৃষ্টির মাধ্যমে জোরপূর্বক দহন বন্ধ করার জন্য একটি ডিভাইস থাকবে।

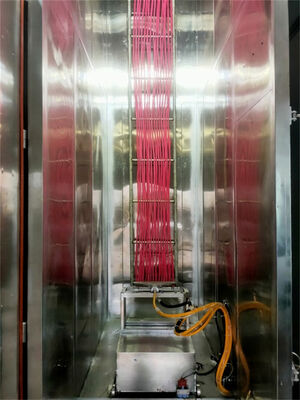

3. স্টিল ল্যাডার টাইপ: চওড়া (500±5) মিমি স্ট্যান্ডার্ড স্টিল ল্যাডার (800±10) মিমি চওড়া স্টিল ল্যাডার USU304 স্টেইনলেস রাউন্ড স্টিল দিয়ে তৈরি

4. ডিসচার্জ পিউরিফিকেশন ডিভাইস:

টেস্ট চেম্বারের উপরের অংশে একটি ডিজিটাল অ্যানিমোমিটার লাগানো আছে যাতে বাতাসের প্রবাহের হার 8M/S এর কম হয়, যা টেস্ট চেম্বারের বায়ু প্রবাহকে প্রভাবিত করবে না।

স্মোক কালেকশন এবং ওয়াশিং ডিভাইস: SUS304 স্টেইনলেস স্টিল, ব্যাস 800 মিমি, উচ্চতা 3500 মিমি।

ইগনিশন সোর্স

1. টাইপ: ইগনিশন সোর্সে এক বা দুটি বেল্ট প্রোপেন গ্যাস ব্লোটর্চ এবং তাদের সহায়ক ফ্লোমিটার এবং ভেনচুরি মিক্সার অন্তর্ভুক্ত থাকা উচিত। আগুনের পৃষ্ঠটি 1.32 মিমি ব্যাসের 242টি ফ্ল্যাট মেটাল প্লেট দিয়ে ছিদ্র করা উচিত, এই ছিদ্রগুলির কেন্দ্র দূরত্ব 3.2 মিমি, এবং তারা তিনটি সারিতে স্তরে স্তরে সাজানো, প্রতিটি সারি 81, 80 এবং 81, 257×4.5 মিমি নমিনাল আকারের পরিসরে বিতরণ করা হয়েছে। এছাড়াও, ব্লোটর্চের প্রতিটি পাশে ছোট ছিদ্রের একটি সারি কাটা হয়, এবং এই পাইলট ছিদ্রগুলি শিখা স্থিরভাবে জ্বলতে রাখতে পারে। প্রতিটি ব্লোটর্চ প্রোপেন এবং বায়ু প্রবাহের হার নিয়ন্ত্রণ করার জন্য একটি সঠিক ডিভাইস দিয়ে সজ্জিত করা উচিত। রোটামিটার বা মাস ফ্লো মিটার ব্যবহার করা যেতে পারে

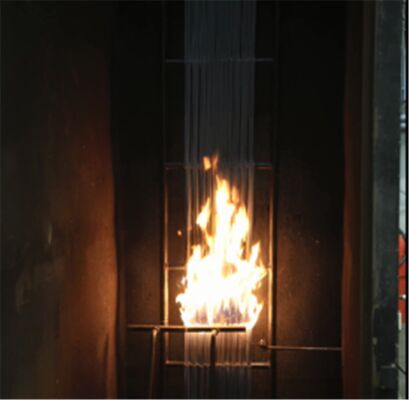

2. ইগনিশন সোর্সের ব্লোটর্চটি অনুভূমিকভাবে স্থাপন করা উচিত, কেবলের নমুনার সামনের পৃষ্ঠ থেকে (75±5) মিমি দূরে, টেস্ট চেম্বারের নীচ থেকে (600±5) মিমি দূরে, এবং স্টিল ল্যাডারের অক্ষের সাথে প্রতিসম। ব্লোটর্চের ইগনিশন পয়েন্টটি স্টিল ল্যাডারের দুটি রঙ্গের মাঝখানে এবং নমুনার নীচের প্রান্ত থেকে কমপক্ষে 500 মিমি দূরে অবস্থিত হওয়া উচিত।

প্রযুক্তিগত পরামিতি:

1. টেস্ট বক্সের আকার 1,000 (W) X2,000 (D) X4,000 (H) মিমি, এবং মাঝখানে মিনারেল উল উপাদান বক্স ভরা

2. বক্সের নীচের অংশ সামনের দেয়াল থেকে 150 মিমি দূরে, এবং 800 (W)X400 (D)মিমি বায়ু গ্রহণের স্থান রয়েছে।

3. উপরের নিষ্কাশন স্থান 300 (W) X1,000 (D) মিমি।

4. চওড়া স্টেইনলেস স্টিল ল্যাডার আকার 500 (W) X3,500 (H), 1 পিস

5. স্ট্যান্ডার্ড স্টেইনলেস স্টিল ল্যাডার আকার 800 (W) X3,500 (H), 1 পিস

6. 2 স্ট্রিপ স্ট্যান্ডার্ড প্রোপেন বার্নার ডিভাইস

7. 2 ভেনচুরি গ্যাস মিক্সিং ডিভাইস

8. প্রেসার গেজ এবং প্রেসার রিডিউসিং ভালভ ডিভাইস প্রোপেন এবং এয়ার প্রেসার 0.1Mpa এ সামঞ্জস্য করতে পারে

9. রোটামিটার গ্যাসের প্রবাহ হার সামঞ্জস্য এবং সেট করে

10. বক্সটি স্টিল ল্যাডার এবং রেলিং সরবরাহ করে, যা ব্যবহারকারীদের উপরে সনাক্তকরণের জন্য সুবিধাজনক

11. এয়ার সোর্স ম্যানুয়ালি বন্ধ করার জন্য একটি বল ভালভ দিয়ে সজ্জিত

12. স্বয়ংক্রিয়ভাবে দহন পরীক্ষার সময় সেট করে, এবং সেই সময়ে স্বয়ংক্রিয়ভাবে গ্যাস উৎস বন্ধ করে দেয়

13. বক্সের ভিতরের দেয়ালের থার্মোকাপল বক্সের ভিতরের তাপমাত্রা প্রদর্শন করতে পারে

14. কম্বাশন বক্সের মাত্রা: 1120 (W) X2195 (D) X5077 (H) মিমি

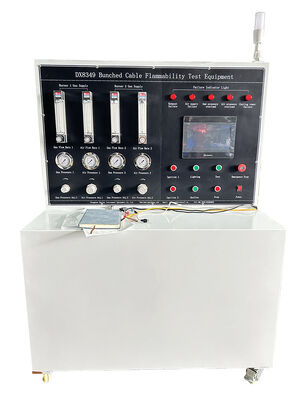

15. কন্ট্রোল বক্সের মাত্রা: 1280 (W) X770 (D) X1200 (H) মিমি

16. পাওয়ার সাপ্লাই: AC 220V, 50/60Hz, 2A

17. এয়ার সোর্স: প্রোপেন, এয়ার (গ্রাহক দ্বারা সরবরাহ করা)

স্মোক ডাস্ট রিমুভাল টাওয়ার:

এটি প্রধানত পরীক্ষামূলক প্রক্রিয়ায় ফ্লু গ্যাস তৈরি করতে ব্যবহৃত হয়, এবং স্মোক ডাস্ট রিমুভাল টাওয়ার দ্বারা প্রক্রিয়াকরণের পরে নির্গত গ্যাস পরিবেশগত সুরক্ষা প্রয়োজনীয়তা পূরণ করে।

উপাদান: স্ক্রাবারের পুরো বডি পিপি উপাদান দিয়ে তৈরি, সিস্টেমে কোনও ধাতব উপাদান নেই, এবং এতে অত্যন্ত উচ্চ অ্যাসিড এবং ক্ষার প্রতিরোধ ক্ষমতা এবং ক্ষয় প্রতিরোধ ক্ষমতা রয়েছে;

সার্কুলেটিং লিকুইড লেয়ার: ট্যাপ ওয়াটার দিয়ে ভরা যেতে পারে, ওয়াশিং লিকুইড দিয়েও ভরা যেতে পারে, ওয়াশিং লিকুইডের প্রভাব ভালো, যাতে বর্জ্য নিষ্কাশন ওয়াশিং টাওয়ারের নীচে ক্ষয় না করে;

এয়ার লেয়ার: উৎপাদন বা পরীক্ষামূলক প্রক্রিয়ায় নির্গত নিষ্কাশন গ্যাস যা চিকিত্সা করা প্রয়োজন, এবং এয়ার লেয়ারটি এয়ার ইনলেটের সাথে সংযুক্ত থাকে যাতে বর্জ্য এয়ার লেয়ারে প্রবেশ করতে পারে;

ফিলিং লেয়ার: স্ক্রাবারের ফিলিং উপাদান পিপি সি-আর্চিন টাইপ মিডিয়াম-হোল বল দিয়ে তৈরি, যা মাল্টি-টুথ টেলারটিটি আকারে গঠিত, এবং ফিলিং লেয়ারের পৃষ্ঠে একটি উইন্ডো রয়েছে, যা ফিলিং লেয়ারের বলগুলি পরিষ্কার করার জন্য সুবিধাজনক। ফিলিং লেয়ারের প্রধান কাজ হল এয়ার লেয়ারে নিষ্কাশন গ্যাসকে ছড়িয়ে দেওয়া এবং এটিকে একটি বিচ্ছিন্ন বর্জ্যে পরিণত করা, যাতে নিষ্কাশন গ্যাস ওয়াটার স্প্রে লেয়ারে সম্পূর্ণরূপে পরিষ্কার করা যায়;

ওয়াটার স্প্রে লেয়ার: ওয়াটার স্প্রে লেয়ারের স্প্রিংকলার হেড পিপি 120 ডিগ্রি রোটেশন ব্যবহার করে যা ক্লগিং-মুক্ত স্প্রিংকলার হেড, 95% এলাকা জুড়ে, এবং ওয়াটার স্প্রে লেয়ারের স্প্রিংকলার হেডের কাজের অবস্থা পরিদর্শনের সুবিধার জন্য একটি স্বাধীন উইন্ডো রয়েছে;

অ্যান্টি-ফগ লেয়ার: এটি কার্যকরভাবে বাতাসে থাকা অপদ্রব্য ফিল্টার করতে পারে, এবং একই সময়ে, এটি নিষ্কাশন গ্যাসের জলীয় কুয়াশার স্ফটিকগুলিকে স্ক্রাবারের ভিতরের দেয়াল ক্ষয় করা থেকে প্রতিরোধ করতে পারে;

সার্কুলেটিং পাম্প: সার্কুলেটিং পাম্প সার্কুলেটিং লিকুইড লেয়ারের তরলকে স্প্রিংকলার হেডের মাধ্যমে সঞ্চালিত করে জল সাশ্রয় করে।

মাত্রা: 1500 (W) × 1000 (D) × 3000 (H) মিমি;

পাওয়ার সাপ্লাই: AC 380V থ্রি-ফেজ, 50/60Hz, 10A।

স্বাগতম পরিদর্শনের জন্য আমাদের কারখানায়!
