EN13381-8 স্ট্যান্ডার্ড DX8364 বিল্ডিং উপাদানগুলির জন্য অগ্নি প্রতিরোধের পরীক্ষা - উল্লম্ব এবং অনুভূমিক চুল্লি ISO834-1ফায়ার ল্যাব টেস্টিং মেশিন

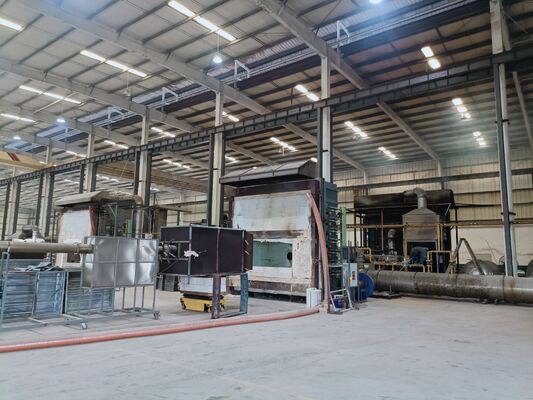

বিল্ডিং মেটেরিয়াল ফায়ার রেজিস্ট্যান্স টেস্ট ফার্নেস

পরীক্ষার পরিধি:

১. একপাশের ফায়ার জোন হল একটি রিইনফোর্সড কংক্রিট লোড-বেয়ারিং ওয়াল যার পুরুত্ব ৩০০০ (মিমি), একটি স্টিল স্ট্রাকচার লোড-বেয়ারিং ওয়াল যার প্রতিরক্ষামূলক স্তর (ফায়ারপ্রুফ কোটিং) রয়েছে ফায়ার রেজিস্ট্যান্সের জন্য, এবং লাইট স্টিল কিল লোড-বেয়ারিং ওয়াল এবং ল্যামিনেটেড উড লোড-বেয়ারিং ওয়ালের মতো উপকরণ। বিভিন্ন ক্রস-সেকশন এবং প্রস্থের দেয়ালের মধ্যে নির্বাচিত পয়েন্টগুলির তাপমাত্রা নির্ধারণ করুন।

২. নন-রিঅ্যারেঞ্জেবল অ্যাটাচমেন্টের ফায়ার রেজিস্ট্যান্স টেস্টিং। নন-লোড বেয়ারিং ওয়ালগুলির ফায়ার রেজিস্ট্যান্স পারফরম্যান্সের জন্য ইন্টেলিজেন্ট টেস্টিং ডিভাইস

ফার্নেসের ভিতরের নেট আকার হল ৪২০০ × ৪০৪৮ × ১৫০০ (মিমি), এবং নমুনার ফায়ার এরিয়া হল ৪২০০ × ৪৮০০ (মিমি)

পরীক্ষার পরিধি: এটি একই কাজের অবস্থার অধীনে প্রতিসম এবং অপ্রতিসম কাঠামোগত নমুনাগুলির ফায়ার রেজিস্ট্যান্স পারফরম্যান্স পরীক্ষা করতে পারে, যেমন ফায়ারপ্রুফ দরজা এবং জানালা, কাচ, ফায়ারপ্রুফ উপকরণ ইত্যাদি। এটি বড় ফায়ার কম্পার্টমেন্ট এবং ফায়ার পার্টিশন কম্পোনেন্ট (যেমন বড়-এলাকার ফায়ারওয়াল), ফায়ার-রেজিস্ট্যান্ট গ্লাস পার্টিশন, ফায়ার-রেজিস্ট্যান্ট রোলিং শাটারগুলির ফায়ার রেজিস্ট্যান্স পরীক্ষা পরিচালনা করতে পারে, উচ্চ দক্ষতার সাথে। এটি একই সাথে কয়েকটি ভিন্ন বা অনুরূপ নমুনা পরীক্ষা করতে পারে।

৩. লোড-বেয়ারিং কলামগুলির ফায়ার রেজিস্ট্যান্স পারফরম্যান্সের জন্য ইন্টেলিজেন্ট টেস্টিং ডিভাইস

ফার্নেসের ভিতরের নেট আকার হল ৩০০০ × ৩০০০ × ৪৭০০ (মিমি), এবং আগুনের নিচে নমুনার উচ্চতা হল ৩০০০-৪৬০০ মিমি (কলামের মোট উচ্চতা হল ৩৬০০-৫২০০ মিমি)। নমুনার সর্বোচ্চ ক্রস-সেকশনাল আকার হল ৮০০ মিলিমিটার বাই ৮০০ মিলিমিটার বা Φ ৮০০ মিলিমিটার।

মোট অক্ষীয় লোড হল ১৫০০০kN, এবং উপরের এবং নীচের এক্সেন্ট্রিক লোড উভয়ই ১০০০kN।

পরীক্ষার পরিধি:

১. রিইনফোর্সড কংক্রিট কলামগুলির ফায়ার রেজিস্ট্যান্স পরীক্ষা পরিচালনা করুন যার উচ্চতা ৩৬০০-৫৩০০ মিলিমিটার এবং ফায়ার রেজিস্ট্যান্স উচ্চতা ৩০০০-৪৭০০ মিলিমিটার, এবং বিভিন্ন ক্রস-সেকশনাল আকার এবং আকারের একক এবং একাধিক যৌগিক লোড সহ্য করতে পারে।

২. স্টিল স্ট্রাকচারাল কলামগুলির ফায়ার রেজিস্ট্যান্স পারফরম্যান্স টেস্টিং যার প্রতিরক্ষামূলক স্তর (ফায়ারপ্রুফ কোটিং) রয়েছে বিভিন্ন ক্রস-সেকশনাল আকার এবং আকারের, কলামের উচ্চতা ৩৬০০ থেকে ৫৩০০ মিলিমিটার এবং ফায়ার উচ্চতা ৩০০০ থেকে ৪৭০০ মিলিমিটার পর্যন্ত, একক এবং একাধিক যৌগিক লোড সহ্য করতে সক্ষম।

৩. কলামের ভিতরের বিভিন্ন ক্রস-সেকশন এবং গভীরতার নির্বাচিত পরিমাপ পয়েন্টগুলিতে তাপমাত্রা পরিমাপ।

৪. অন্যান্য আইটেমগুলির (যেমন সেফ) ফায়ার রেজিস্ট্যান্স পরীক্ষা যা সব দিক থেকে আগুনের সংস্পর্শে আসে।

ফায়ার ডোরগুলির ফায়ার রেজিস্ট্যান্স পারফরম্যান্সের জন্য ইন্টেলিজেন্ট টেস্টিং ডিভাইস। আমরা নিচে যে কনফিগারেশন প্রদান করি তা শুধুমাত্র রেফারেন্সের জন্য;

প্রয়োগের পরিধি: দেয়াল, বিম, কলাম, মেঝে, সিলিং, ছাদ ইত্যাদির মতো লোড-বেয়ারিং এবং নন-লোড-বেয়ারিং উপাদানগুলির জন্য উপযুক্ত। অন্যান্য উপাদান, সংযুক্তি বা কাঠামো উল্লেখ এবং গ্রহণ করা যেতে পারে। এই টেস্টিং মেশিনটি GB/T9978.1-9 এবং ISO834-1-9 স্ট্যান্ডার্ডের সমস্ত উপাদান পরীক্ষা করার জন্য উপযুক্ত।

সম্মতিপূর্ণ মান: GB/T9978.1-2008, GB/T9978.2-2008, GB/T9978.3-2008 "বিল্ডিং কম্পোনেন্টগুলির ফায়ার রেজিস্ট্যান্স টেস্টিং পদ্ধতি - পার্ট ১: সাধারণ প্রয়োজনীয়তা", ISO834-1-1999 "বিল্ডিং কম্পোনেন্টগুলির ফায়ার রেজিস্ট্যান্স টেস্টিং - পার্ট ১: সাধারণ প্রয়োজনীয়তা"

প্রধান প্যারামিটার:

ল্যাবরেটরি: ৪.৫ মিটার (দৈর্ঘ্য) x ৪.৫ মিটার (প্রস্থ) x ৩.৫ মিটার (উচ্চতা), ভিতরে উচ্চ-তাপমাত্রা অন্তরক উপকরণ ব্যবহার করে।

লোডিং ডিভাইস: যান্ত্রিক লোডিং ব্যবহার করা হয় ভবনের ভিতরে ব্রিজ ক্রেন সরানোর জন্য। এটি ইউনিফর্ম লোডিং, সেন্ট্রালাইজড লোডিং, এক্সিয়াল লোডিং বা এক্সেন্ট্রিক লোডিং অনুকরণ করতে পারে।

সাপোর্ট ফ্রেম: একটি ওয়েজ-আকৃতির বন্ধনী যা চারটি রোলার দিয়ে ফ্রেমের সাথে সংযুক্ত।

থার্মোকাপল: ফার্নেস থার্মোকাপল, টেম্পারিং থার্মোকাপল, মোবাইল থার্মোকাপল, অভ্যন্তরীণ থার্মোকাপল, বিভিন্ন অঞ্চলে পরিবেশগত তাপমাত্রা থার্মোকাপল ইত্যাদি সহ।

ফার্নেস প্রেসার মেজারিং প্রোব: পরিমাপের নির্ভুলতা ± ২Pa সহ টি-আকৃতির পরিমাপ প্রোব

টেস্ট পিস গ্যাপ মেজারিং প্রোব: ৬ মিমি ব্যাসের জন্য ± ০.১ মিমি এবং ২৫ মিমি ব্যাসের জন্য ± ০.২ মিমি

দহন ব্যবস্থা: ভালভ সিস্টেম (১০ মিটারের মধ্যে), নজল (কমপক্ষে ২০), রেগুলেটরিং ভালভ

দহন গ্যাসের উৎস: ৯৫% এর বেশি বিশুদ্ধতা সহ প্রোপেন, তরলীকৃত গ্যাস (ব্যবহারকারী দ্বারা সরবরাহ করা)

গ্যাস প্রবাহের হার: ০-১০০ লিটার/মিনিট, পরিমাপের নির্ভুলতা স্তর ২.৫

বায়ু প্রবাহের হার: ০-৫০ ঘনমিটার/মিনিট, পরিমাপের নির্ভুলতা ≤ ± ০.৫ ঘনমিটার/মিনিট

স্টোরেজ ট্যাঙ্কের ক্ষমতা: ≥ ৫০ কেজি x ৬

ফার্নেস তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা: সর্বোচ্চ ১০টি স্যাম্পলিং পয়েন্ট

ভেন্টিলেশন সিস্টেম এবং কন্ট্রোল এয়ার ভালভ ইত্যাদি

নমুনার পিছনের পৃষ্ঠে বিকিরণ তাপের পরিমাপের পরিসীমা: ০~১০ ওয়াট/সেমি²

ফার্নেসের ভিতরের তাপমাত্রা এবং চাপ নিয়ন্ত্রণ কম্পিউটারের RS485 এর মাধ্যমে নিয়ন্ত্রণ ব্যবস্থার সাথে সংযুক্ত। থার্মোকাপল এবং চাপ সেন্সরের মতো দহন পরীক্ষার জন্য ব্যবহৃত সেন্সরগুলির ডিসি আউটপুট ভোল্টেজ ডিজিটাল আকারে রূপান্তরিত হয় এবং তারপরে প্রদর্শন এবং সংরক্ষণের জন্য একটি কম্পিউটার সিস্টেমে প্রেরণ করা হয়।

দ্রষ্টব্য: বিল্ডিং কম্পোনেন্টগুলির জন্য ফায়ার রেজিস্ট্যান্স টেস্টিং ডিভাইসের নির্দিষ্ট বাস্তবায়ন গ্রাহকদের পরীক্ষা করার জন্য প্রয়োজনীয় পণ্যগুলির উপর ভিত্তি করে হওয়া উচিত যাতে অপ্রয়োজনীয় খরচ এড়ানো যায়। উদাহরণস্বরূপ, পাবলিক সিকিউরিটি মিনিস্ট্রির তিয়ানজিন ফায়ার রিসার্চ ইনস্টিটিউটের বিল্ডিং কম্পোনেন্টগুলির জন্য পাঁচটি ভিন্ন ফায়ার রেজিস্ট্যান্স টেস্টিং যন্ত্র রয়েছে, যার মধ্যে লোড-বেয়ারিং বিম এবং স্ল্যাবগুলির ফায়ার রেজিস্ট্যান্স পারফরম্যান্সের জন্য ইন্টেলিজেন্ট টেস্টিং ডিভাইস, লোড-বেয়ারিং ওয়ালগুলির ফায়ার রেজিস্ট্যান্স পারফরম্যান্সের জন্য ইন্টেলিজেন্ট টেস্টিং ডিভাইস, ফার্নেসের নেট মাত্রা ৩০০০ × ৩০০০ × ১৫০০ (মিমি), নমুনার ফায়ার জোন ৩০০০ × ৩০০০ (মিমি), এবং মোট ভারবহন ক্ষমতা ২০০০kN।

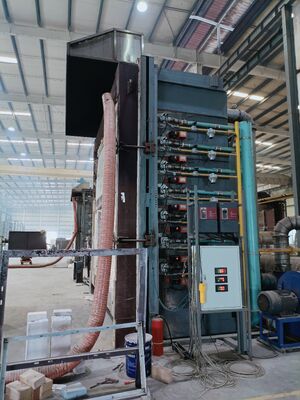

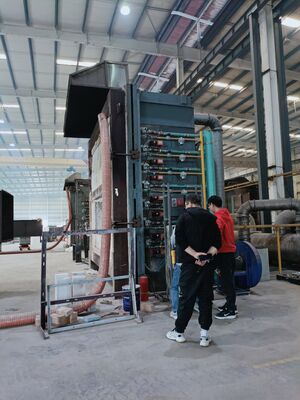

উল্লম্ব ফার্নেস:

প্রয়োগের পরিধি: স্ট্যান্ডার্ড ফায়ার অবস্থার অধীনে দেয়াল, বিম, কলাম, মেঝে, সিলিং ইত্যাদির মতো অনুভূমিক বিল্ডিং উপাদানগুলির ফায়ার রেজিস্ট্যান্স বৈশিষ্ট্য নির্ধারণের জন্য উপযুক্ত।

সম্মতিপূর্ণ মান: GB/T9978.1-2008, ISO834-1:1999, GB/T9978.5-2008, ISO834-5:200, GB/T9978.6-2008, ISO834-6:200 পরীক্ষার প্রয়োজনীয়তার জন্য অপেক্ষা করছে।

কর্মক্ষমতা বৈশিষ্ট্য: উচ্চ-নির্ভুলতা মাল্টি-বিট অধিগ্রহণ কার্ড প্রতিটি চ্যানেলের জন্য তাপমাত্রা, চাপ এবং প্রবাহ হারের মতো বিভিন্ন ডেটা সংগ্রহ করতে ব্যবহৃত হয়। মাইক্রোকম্পিউটার বিশ্লেষণ, প্রক্রিয়াকরণ এবং নিয়ন্ত্রণের মাধ্যমে দহন প্রক্রিয়ার সময় উত্পন্ন বাস্তব তথ্যের রিয়েল-টাইম পুনরুত্পাদন, এবং মাইক্রোকম্পিউটার বিশ্লেষণের মাধ্যমে এর দহন বৈশিষ্ট্যগুলি নির্ধারণ। পুরো মেশিনটি সিস্টেমের নির্ভরযোগ্য, উচ্চ-গতির অপারেশন এবং অগ্রগতি নিশ্চিত করার জন্য নির্ভরযোগ্য ডিভাইস দিয়ে সজ্জিত।

প্রযুক্তিগত স্পেসিফিকেশন:

১. যন্ত্রের গঠন: রিফ্র্যাক্টরি মেটেরিয়াল টেস্টিং ফার্নেস, গ্যাস ফ্লো মেজারমেন্ট সিস্টেম, টেম্পারেচার মেজারমেন্ট সিস্টেম, প্রেসার মেজারমেন্ট এবং কন্ট্রোল সিস্টেম।

২. রিফ্র্যাক্টরি মেটেরিয়াল টেস্টিং ফার্নেস: এটি একটি উল্লম্ব টেস্টিং ফার্নেস যার অভ্যন্তরীণ মাত্রা ৪.৫ মিটার (দৈর্ঘ্য) x ৩.৫ মিটার গভীরতা x ১.২৫ মিটার উচ্চতা।

৩. ফার্নেস গঠন: স্টিল স্ট্রাকচার ফ্রেম ব্যবহার করা হয়, এবং ফার্নেস দেয়াল স্টিল স্ট্রাকচার ফ্রেমের মাঝখানে রিফ্র্যাক্টরি ইট দিয়ে নির্মিত। ফার্নেস দেয়ালের ভিতরের দিকে ১০০০ কেজি/মি³ এর বেশি ঘনত্ব সহ তাপ-প্রতিরোধী অন্তরক উপাদান ব্যবহার করা হয়। বাইরের দিকটি রঙিন ইস্পাত দিয়ে আবৃত, এবং ফার্নেস লাইনিং উপাদানের পুরুত্ব ৬৫ মিলিমিটার। ফার্নেসের ভিতরে তাপমাত্রা পরীক্ষা ১২৫০ °C পর্যন্ত পৌঁছাতে পারে।

৪. তাপমাত্রা পরিমাপ ব্যবস্থা:

১. ফার্নেসের ভিতরে থার্মোকাপল: GB/T 16839.1 অনুসারে ২.০ মিমি তারের ব্যাস সহ কে-টাইপ নিকেল ক্রোমিয়াম থার্মোকাপল ফার্নেসের ভিতরে ব্যবহৃত হয়। বাইরের আবরণ তাপ-প্রতিরোধী স্টেইনলেস স্টিল টিউব স্লিভ দিয়ে তৈরি, এবং মাঝখানে তাপ-প্রতিরোধী উপাদান ভরা থাকে। স্লিভ থেকে বের হওয়া গরম প্রান্তের দৈর্ঘ্য কমপক্ষে ২৫ মিলিমিটার, মোট ৫টি থার্মোকাপল এবং তাপমাত্রার নির্ভুলতা± ১৫ °C এর কম।

২. টেম্পারিং সারফেস তাপমাত্রা পরিমাপ: ০.৫ মিমি ব্যাসের একটি থার্মোকাপল ব্যবহার করুন, যা ০.২ মিমি পুরু এবং ১২ মিমি ব্যাসের একটি গোলাকার তামার প্লেটে ঝালাই করা হয়। GB/T16839.1 মেনে চলা বড় নিকেল ক্রোমিয়াম নিকেল সিলিকন থার্মোকাপলগুলি ২.০ মিমি পুরু এবং ৩০ মিমি দৈর্ঘ্য ও প্রস্থের অন্তরক প্যাড দিয়ে আবৃত করা উচিত। মোট ২০টি আইটেম আছে।

৩. গড় তাপমাত্রা পরিমাপ: ৮টি থার্মোকাপল, GB/T7633-2008 এবং GB/T17428-2009 এর জন্য উপযুক্ত

৪. সর্বোচ্চ তাপমাত্রা পরিমাপ: ২০টি থার্মোকাপল ডাবল ডোর প্যানেলের জন্য পরিমাপ করুন, ছাঁচেড ডোর প্যানেলগুলি সর্বোচ্চ ১২০০ মিমি প্রস্থকে আচ্ছাদন করে।

৫. মোবাইল থার্মোকাপল: ইনফ্রারেড থার্মোমিটার ব্যবহার করে পরিমাপ করা হয়

৬. অভ্যন্তরীণ থার্মোকাপল: ভেন্টিলেশন ডাক্টের অভ্যন্তরীণ তাপমাত্রা পরিমাপের জন্য ৪টি থার্মোকাপল উপযুক্ত।

৭. পরিবেশগত তাপমাত্রা পরিমাপ: ৩.০ মিমি ব্যাসের আর্মার্ড থার্মোকাপল এবং বড় নিকেল ক্রোমিয়াম নিকেল সিলিকন কে-টাইপ থার্মোকাপল ব্যবহার করা হয়, GB/t16839.1 এর বিধান অনুসারে।

৮. ফার্নেস চাপ পরিমাপ: পরিমাপের নির্ভুলতা ± ২Pa সহ একটি টি-আকৃতির পরিমাপ প্রোব ব্যবহার করুন

৯. লোডিং সিস্টেম: চাপ সেন্সর ব্যবহার করে পরিমাপ করুন

১০. বিকৃতি পরিমাপ যন্ত্র: ইলেকট্রনিক বিকৃতি পরিমাপ যন্ত্র ব্যবহার করে

১১. গ্যাপ প্রোব: GB/T9978.1 স্ট্যান্ডার্ড অনুযায়ী তৈরি

১২. বার্নার: উভয় পাশে ফার্নেস দেয়ালে ৮টি হাই-স্পিড বার্নার এমবেড করা আছে, প্রতি পাশে ৬টি। হিটিং ফার্নেসের জন্য প্রয়োজনীয় তাপ সরবরাহ করে।

১৩. ধোঁয়া নিষ্কাশন: ফার্নেসের পিছনের দেয়ালে তিনটি ধোঁয়া নিষ্কাশন ছিদ্র ইনস্টল করা আছে, যা ফার্নেসের ভিতরের ধোঁয়া বের করার জন্য পিছনের ফ্লুয়ের সাথে সংযুক্ত। চাপ নিয়ন্ত্রণ করুন।

১৪. পর্যবেক্ষণ ছিদ্র: ফার্নেস বডির পিছনের দেয়ালে দুটি পর্যবেক্ষণ ছিদ্র রয়েছে, যা পরীক্ষার প্রক্রিয়া চলাকালীন নমুনার ফায়ার সারফেস এবং শিখা পর্যবেক্ষণ করতে ব্যবহৃত হয়।

১৫. লোডিং ডিভাইস: একটি ট্রলি ব্যবহার করে, যার উচ্চতা ৩.৫ মিটার এবং প্রস্থ ৩.০ মিটার, একটি গাড়ির বডি এবং একটি নমুনা প্ল্যাটফর্ম নিয়ে গঠিত। গাড়িটি চারটি গ্রাউন্ড হুইল দিয়ে ডিজাইন করা হয়েছে যা রেলের উপর চলতে পারে। পরীক্ষামূলক প্ল্যাটফর্মটি একটি ৩.০ মিটার × ৩.০ মিটার বর্গাকার ইস্পাত কাঠামো ফ্রেম। পরীক্ষার সময়, একটি বৈদ্যুতিক হোইস্ট ব্যবহার করে নমুনা প্ল্যাটফর্মটি গাড়ির বডিতে তোলা হয়, তারপরে ছোট গাড়িটি পরীক্ষার অবস্থানে ঠেলে দেওয়া হয় এবং পরীক্ষা শুরু করার আগে স্থির করা হয়।

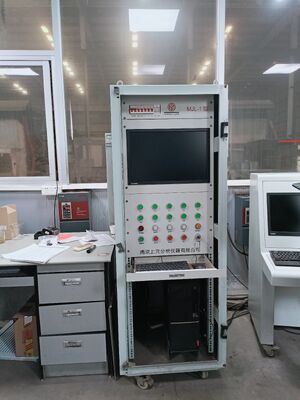

১৬. বৈদ্যুতিক নিয়ন্ত্রণ অংশ: MCGS কনফিগারেশন সফ্টওয়্যার এবং রাসায়নিক নিয়ন্ত্রণ কম্পিউটার সহ PLC প্রোগ্রাম ব্যবহার করা হয়।

অন্তর্ভুক্ত: প্রধান নিয়ন্ত্রণ ইন্টারফেস, ফার্নেস তাপমাত্রা বক্ররেখা ইন্টারফেস, নমুনা তাপমাত্রা ইন্টারফেস, ঐতিহাসিক রেকর্ড ইন্টারফেস, প্যারামিটার নির্ধারণ ইন্টারফেস।
