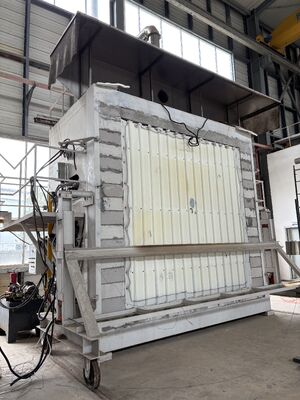

DX8364 আইএসও 834-1 অগ্নি প্রতিরোধের পরীক্ষা চুল্লি অগ্নি ল্যাব টেস্টিং মেশিন

বিল্ডিং উপাদান অগ্নি প্রতিরোধের পরীক্ষার চুলা

পরীক্ষার পরিধিঃ

1. একপাশে আগুন জোনটি 3000 (মিমি) বেধের একটি শক্তিশালী কংক্রিট বহনকারী দেয়াল,একটি ইস্পাত কাঠামো লোড বহনকারী প্রাচীর একটি প্রতিরক্ষামূলক স্তর (জ্বলন্ত প্রতিরোধক লেপ) আগুন প্রতিরোধের জন্য, এবং হালকা ইস্পাত কিল ভার বহনকারী দেয়াল এবং স্তরিত কাঠের ভার বহনকারী দেয়ালের মতো উপকরণ।বিভিন্ন ক্রস-বিভাগ এবং প্রস্থ সঙ্গে প্রাচীর মধ্যে নির্বাচিত পয়েন্ট তাপমাত্রা নির্ধারণ.

2. পুনরায় কনফিগারযোগ্য নয় এমন সংযোজনগুলির অগ্নি প্রতিরোধের পরীক্ষা. লোড বহনকারী দেয়ালগুলির অগ্নি প্রতিরোধের পারফরম্যান্সের জন্য বুদ্ধিমান পরীক্ষার ডিভাইস

চুলা ভিতরে নেট আকার 4200 × 4008 × 1500 (মিমি), এবং নমুনা আগুন এলাকা 4200 × 4800 (মিমি)

পরীক্ষার পরিধিঃ এটি একই কাজের অবস্থার অধীনে সমান্তরাল এবং অসম্পূর্ণ কাঠামোগত নমুনাগুলির অগ্নি প্রতিরোধের কর্মক্ষমতা একই সাথে পরীক্ষা করতে পারে, যেমন অগ্নিরোধী দরজা এবং উইন্ডোজ, গ্লাস,অগ্নিরোধী উপকরণ ইত্যাদি। এটি বড় অগ্নি বিভাগ এবং অগ্নি পার্টিশন উপাদান (যেমন বড় এলাকার ফায়ারওয়াল), অগ্নি প্রতিরোধী গ্লাস পার্টিশনগুলির অগ্নি প্রতিরোধের পরীক্ষা পরিচালনা করতে পারে,অগ্নি প্রতিরোধী রোলিং শাটারএটি একই সময়ে বিভিন্ন বা অনুরূপ নমুনা পরীক্ষা করতে পারে।

3. লোডিং কলামগুলির অগ্নি প্রতিরোধের পারফরম্যান্সের জন্য বুদ্ধিমান পরীক্ষার ডিভাইস

চুলার ভিতরে নেট আকার 3000 × 3000 × 4700 (মিমি) এবং আগুনের অধীনে নমুনার উচ্চতা 3000-4600 মিমি (কলামের মোট উচ্চতা 3600-5200 মিমি) ।নমুনার সর্বাধিক ক্রস-সেকশন আকার 800 মিমি × 800 মিমি বা Φ 800 মিমি.

মোট অক্ষীয় লোড 15000kN, এবং উপরের এবং নীচের অদ্ভুত লোড উভয়ই 1000kN।

পরীক্ষার পরিধিঃ

1. ৩৬০০-৫৩০০ মিলিমিটার উচ্চতা এবং ৩০০০-৪৭০০ মিলিমিটার উচ্চতার অগ্নি প্রতিরোধের জন্য অত্যাশ্চর্য বেকনোটের কলামগুলিতে অগ্নি প্রতিরোধের পরীক্ষা পরিচালনা করা,এবং বিভিন্ন ক্রস-সেকশন আকার এবং আকারের একক এবং একাধিক কম্পোজিট লোড সহ্য করে.

2বিভিন্ন আকার এবং আকারের ক্রস-সেকশনগুলির প্রতিরক্ষামূলক স্তর (অগ্নিরোধী লেপ) সহ ইস্পাত কাঠামোগত স্তম্ভগুলির অগ্নি প্রতিরোধের পারফরম্যান্স পরীক্ষা,যার স্তম্ভ উচ্চতা ৩৬০০ থেকে ৫৩০০ মিলিমিটার এবং আগুনের উচ্চতা ৩০০০ থেকে ৪৭০০ মিলিমিটার, একক এবং একাধিক যৌগিক লোড সহ্য করতে সক্ষম।

3. কলামের অভ্যন্তরে বিভিন্ন ক্রস-সেকশন এবং গভীরতার নির্বাচিত পরিমাপ পয়েন্টগুলিতে তাপমাত্রা পরিমাপ।

4. আগুন প্রতিরোধের পরীক্ষা অন্যান্য আইটেম (যেমন স্যফ) সব দিক থেকে আগুনের সংস্পর্শে।

অগ্নিনির্বাপক দরজার অগ্নি প্রতিরোধের পারফরম্যান্সের জন্য বুদ্ধিমান পরীক্ষার ডিভাইস। আমরা নীচে যে কনফিগারেশনটি সরবরাহ করি তা কেবলমাত্র রেফারেন্সের জন্য;

প্রয়োগের ক্ষেত্রঃ লোড বহনকারী এবং লোড বহনকারী উপাদান যেমন দেয়াল, বিম, কলাম, মেঝে, সিলিং, ছাদ ইত্যাদির জন্য উপযুক্তঅথবা কাঠামো উল্লেখ করা যেতে পারে এবং গৃহীতএই পরীক্ষার মেশিনটি GB/T9978.1-9 এবং ISO834-1-9 মানের সমস্ত উপাদান পরীক্ষা করার জন্য উপযুক্ত।

স্ট্যান্ডার্ডগুলির সাথে সামঞ্জস্যপূর্ণঃ GB/T9978.1-2008, GB/T9978.2-2008, GB/T9978.3-2008 "বিল্ডিং উপাদানগুলির অগ্নি প্রতিরোধের পরীক্ষার পদ্ধতি - পার্ট 1: সাধারণ প্রয়োজনীয়তা",আইএসও ৮৩৪-১-১৯৯৯ "বিল্ডিং উপাদানগুলির অগ্নি প্রতিরোধের পরীক্ষা - পার্ট ১: সাধারণ প্রয়োজনীয়তা"

প্রধান পরামিতিঃ

পরীক্ষাগারঃ 4.5M (দৈর্ঘ্য) x 4.5M (প্রস্থ) x 3.5M (উচ্চতা), উচ্চ তাপমাত্রা নিরোধক উপকরণ ব্যবহার করে অভ্যন্তরীণ।

লোডিং ডিভাইস: যান্ত্রিক লোডিং ভবনগুলির ভিতরে ব্রিজ ক্রেনগুলি সরানোর জন্য ব্যবহৃত হয়। এটি অভিন্ন লোডিং, কেন্দ্রীভূত লোডিং, অক্ষীয় লোডিং বা অদ্ভুত লোডিং সিমুলেট করতে পারে।

সমর্থন ফ্রেমঃ চারটি রোলারের মাধ্যমে ফ্রেমের সাথে সংযুক্ত একটি কিল আকৃতির ক্রেট।

থার্মোকপলঃ বিভিন্ন অঞ্চলে বিতরণ করা চুলা থার্মোকপল, টেম্পারিং থার্মোকপল, মোবাইল থার্মোকপল, অভ্যন্তরীণ থার্মোকপল, পরিবেশের তাপমাত্রা থার্মোকপল ইত্যাদি সহ

ফার্নেস চাপ পরিমাপ প্রোবঃ ± 2Pa পরিমাপের নির্ভুলতার সাথে T আকৃতির পরিমাপ প্রোব

পরীক্ষার টুকরো ফাঁক পরিমাপ জোনঃ ± 0.1 মিমি একটি ব্যাসার্ধ সঙ্গে 6 মিমি এবং ± 0.2 মিমি একটি ব্যাসার্ধ সঙ্গে 25 মিমি

জ্বলন সিস্টেমঃ ভ্যালভ সিস্টেম (১০ মিটারের মধ্যে), ডোজ (কমপক্ষে ২০), নিয়ন্ত্রক ভ্যালভ

জ্বলন গ্যাস উত্সঃ 95% এরও বেশি বিশুদ্ধতার সাথে প্রোপেন, তরল গ্যাস (ব্যবহারকারী সরবরাহ করেছেন)

গ্যাসের প্রবাহ হারঃ ০-১০০ লিটার/মিনিট, পরিমাপের নির্ভুলতা ২ স্তর।5

বায়ু প্রবাহের হারঃ 0-50m3 / মিনিট, পরিমাপের নির্ভুলতা ≤ ± 0.5m3 / মিনিট

স্টোরেজ ট্যাঙ্কের ধারণক্ষমতাঃ ≥ ৫০ কেজি x ৬

চুলা তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থাঃ সর্বাধিক ১০টি নমুনা গ্রহণের পয়েন্ট

বায়ুচলাচল ব্যবস্থা এবং নিয়ন্ত্রণ বায়ু ভালভ ইত্যাদি

নমুনার পিছনের পৃষ্ঠের রেডিয়েন্ট তাপের পরিমাপ পরিসীমাঃ 0 ~ 10 W/cm 2

চুলা ভিতরে তাপমাত্রা এবং চাপ নিয়ন্ত্রণ কম্পিউটারের RS485 মাধ্যমে নিয়ন্ত্রণ সিস্টেমের সাথে সংযুক্ত করা হয়। জ্বলন পরীক্ষার জন্য ব্যবহৃত সেন্সরগুলির ডিসি আউটপুট ভোল্টেজ,যেমন থার্মোকপল এবং চাপ সেন্সর, ডিজিটাল আকারে রূপান্তরিত হয় এবং তারপর প্রদর্শন এবং সঞ্চয় করার জন্য একটি কম্পিউটার সিস্টেমে প্রেরণ করা হয়।

দ্রষ্টব্যঃ বিল্ডিং উপাদানগুলির জন্য অগ্নি প্রতিরোধের পরীক্ষার ডিভাইসের নির্দিষ্ট বাস্তবায়নটি গ্রাহকদের অপ্রয়োজনীয় ব্যয় এড়ানোর জন্য যে পণ্যগুলি পরীক্ষা করতে হবে তার উপর ভিত্তি করে করা উচিত। উদাহরণস্বরূপ,পাবলিক সিকিউরিটি মন্ত্রণালয়ের তিয়ানজিন ফায়ার রিসার্চ ইনস্টিটিউটে বিল্ডিং উপাদানগুলির জন্য পাঁচটি ভিন্ন অগ্নি প্রতিরোধের পরীক্ষার যন্ত্র রয়েছে, যার মধ্যে লোড বহনকারী বেম এবং স্ল্যাবগুলির অগ্নি প্রতিরোধের পারফরম্যান্সের জন্য বুদ্ধিমান পরীক্ষার ডিভাইস, লোড বহনকারী দেয়ালগুলির অগ্নি প্রতিরোধের পারফরম্যান্সের জন্য বুদ্ধিমান পরীক্ষার ডিভাইস অন্তর্ভুক্ত রয়েছে,ফার্নেস নেট মাত্রা 3000 × 3000 × 1500 (মিমি), 3000 × 3000 (মিমি) এর নমুনা অগ্নি অঞ্চল, এবং 2000kN এর মোট বহন ক্ষমতা।

উল্লম্ব চুলা:

প্রয়োগের ক্ষেত্রঃ প্রাচীর, বেম, স্তম্ভ, মেঝে, সিলিং ইত্যাদির মতো অনুভূমিক বিল্ডিং উপাদানগুলির অগ্নি প্রতিরোধের বৈশিষ্ট্য নির্ধারণের জন্য উপযুক্ত।স্ট্যান্ডার্ড অগ্নি অবস্থার মধ্যে.

মানদণ্ড: GB/T9978.1-2008,ISO834-1 মেনে চলতে হবেঃ1999,GB/T9978.5-2008,ISO834-5:200,GB/T9978.6-2008,ISO834-6:200 পরীক্ষার প্রয়োজনীয়তার জন্য অপেক্ষা করছে।

পারফরম্যান্স বৈশিষ্ট্যঃ উচ্চ-নির্ভুলতা মাল্টি-বিট অধিগ্রহণ কার্ডটি প্রতিটি চ্যানেলের জন্য তাপমাত্রা, চাপ এবং প্রবাহের হারের মতো বিভিন্ন ডেটা সংগ্রহ করতে ব্যবহৃত হয়।মাইক্রো কম্পিউটার বিশ্লেষণের মাধ্যমে জ্বলন প্রক্রিয়া চলাকালীন উত্পন্ন বাস্তব তথ্যের রিয়েল টাইম পুনরুত্পাদন, প্রক্রিয়াজাতকরণ, নিয়ন্ত্রণ এবং মাইক্রো কম্পিউটার বিশ্লেষণের মাধ্যমে তার জ্বলন বৈশিষ্ট্য নির্ধারণ।উচ্চ গতির অপারেশন এবং সিস্টেমের প্রগতিশীলতা.

টেকনিক্যাল স্পেসিফিকেশনঃ

1যন্ত্রের গঠনঃ অগ্নি প্রতিরোধী উপাদান পরীক্ষার চুলা, গ্যাস প্রবাহ পরিমাপ সিস্টেম, তাপমাত্রা পরিমাপ সিস্টেম, চাপ পরিমাপ এবং নিয়ন্ত্রণ সিস্টেম।

2. অগ্নি প্রতিরোধী উপাদান পরীক্ষার চুলাঃ এটি একটি উল্লম্ব পরীক্ষার চুলা যা অভ্যন্তরীণ মাত্রা 4.5 মিটার (দৈর্ঘ্য) x 3.5 মিটার গভীর x 1.25 মিটার উচ্চ।

3. চুল্লি কাঠামোঃ ইস্পাত কাঠামো ফ্রেম গৃহীত হয়, এবং চুল্লি দেয়াল ইস্পাত কাঠামো ফ্রেমের মাঝখানে refractory ইট দিয়ে নির্মিত হয়।চুলা দেয়ালের অভ্যন্তরীণ দিকটি 1000kgpm3 এর চেয়ে বেশি ঘনত্ব গ্রহণ করে তাপ প্রতিরোধী নিরোধক উপাদান. বাইরের দিকটি রঙিন স্টিলের সাথে আবৃত, এবং চুল্লি আস্তরণের উপাদানটির বেধ 65 মিলিমিটার। চুল্লিটির অভ্যন্তরে তাপমাত্রা পরীক্ষা 1250 °C পৌঁছতে পারে।

4তাপমাত্রা পরিমাপ ব্যবস্থাঃ

1. ফার্নেস থার্মোকপলঃ GB/T 16839.1 অনুযায়ী 2.0 মিলিমিটার তারের ব্যাসার্ধের K- টাইপ নিকেল ক্রোম থার্মোকপল ফার্নেস ব্যবহার করা হয়।বাইরের কভার তাপ-প্রতিরোধী স্টেইনলেস স্টীল নল হাতা তৈরি করা হয়, এবং মাঝখানে তাপ প্রতিরোধী উপাদান দিয়ে ভরা হয়। হাতা থেকে বেরিয়ে আসা গরম শেষের দৈর্ঘ্য 25 মিলিমিটারের কম নয়,মোট ৫টি থার্মোকপল এবং তাপমাত্রার সঠিকতা <±১৫ °C.

2টেম্পারেটিং পৃষ্ঠের তাপমাত্রা পরিমাপঃ 0.5 মিলিমিটার ব্যাসার্ধের একটি থার্মোকপল ব্যবহার করুন যা 0 এর বেধের একটি বৃত্তাকার তামার প্লেটে ঝালাই করা হয়।২ মিলিমিটার এবং ব্যাস ১২ মিলিমিটারGB/T16839.1 এর সাথে সামঞ্জস্যপূর্ণ বড় নিকেল ক্রোমিয়াম নিকেল সিলিকন থার্মোকপলগুলি ২.০ মিলিমিটার পুরু এবং দৈর্ঘ্য এবং প্রস্থের 30 মিলিমিটার এজবেস্টস প্যাড দিয়ে আচ্ছাদিত করা উচিত।এখানে মোট ২০টি আইটেম আছে.

3. গড় তাপমাত্রা পরিমাপঃ 8 টি থার্মোকপল, GB/T7633-2008 এবং GB/T17428-2009 এর জন্য উপযুক্ত

4. সর্বোচ্চ তাপমাত্রা পরিমাপঃ ডাবল ডোর প্যানেলগুলির জন্য 20 টি থার্মোকপল পরিমাপ করুন, 1200 মিলিমিটার সর্বাধিক প্রস্থের ছাঁচযুক্ত দরজা প্যানেলগুলির সাথে।

5মোবাইল থার্মোকপলঃ ইনফ্রারেড থার্মোমিটার ব্যবহার করে পরিমাপ করা হয়

6অভ্যন্তরীণ থার্মোকপলঃ বায়ুচলাচল নলগুলির অভ্যন্তরীণ তাপমাত্রা পরিমাপ করার জন্য 4 টি থার্মোকপল উপযুক্ত।

7পরিবেশের তাপমাত্রা পরিমাপঃ ৩.০ মিলিমিটার ব্যাসার্ধের বর্মযুক্ত থার্মোকপল এবং বড় নিকেল ক্রোম নিকেল সিলিকন কে-টাইপ থার্মোকপল ব্যবহার করা হয়।GB/t16839 এর বিধান অনুযায়ী.1.

8. ফার্নেস চাপ পরিমাপঃ ± 2pa পরিমাপের নির্ভুলতার সাথে একটি টি আকৃতির পরিমাপ জোন ব্যবহার করুন

9লোডিং সিস্টেমঃ চাপ সেন্সর ব্যবহার করে পরিমাপ

10. বিকৃতি পরিমাপ যন্ত্রঃ বৈদ্যুতিন বিকৃতি পরিমাপ যন্ত্র ব্যবহার করে

11. ফাঁক প্রোবঃ GB/T9978.1 মান অনুযায়ী নির্মিত

12. বার্নারঃ উভয় পক্ষের চুলা দেয়াল মধ্যে এম্বেড 8 উচ্চ গতির বার্নার আছে, প্রতিটি পক্ষের সঙ্গে 6। গরম চুলা জন্য প্রয়োজনীয় তাপ প্রদান।

13. ধোঁয়া নিষ্কাশনঃ চুল্লিটির পিছনের দেয়ালে তিনটি ধোঁয়া নিষ্কাশন গর্ত ইনস্টল করা আছে, যা চুল্লিটির ভিতরে ধোঁয়া নিষ্কাশন করতে পিছনের ধোঁয়ার সাথে সংযুক্ত। চাপ নিয়ন্ত্রণ করুন।

14. পর্যবেক্ষণ গর্তঃ চুলার দেহের পিছনের দেয়ালে দুটি পর্যবেক্ষণ গর্ত রয়েছে, যা পরীক্ষার প্রক্রিয়া চলাকালীন নমুনার আগুনের পৃষ্ঠ এবং শিখা পর্যবেক্ষণের জন্য ব্যবহৃত হয়।

15লোডিং ডিভাইসঃ একটি ট্রলি ব্যবহার করে, যার উচ্চতা 3.5 মিটার এবং প্রস্থ 3.0 মিটার, যা একটি গাড়ির দেহ এবং একটি নমুনা প্ল্যাটফর্মের সমন্বয়ে গঠিত।যানবাহনটি চারটি গ্রাউন্ড চাকা দিয়ে ডিজাইন করা হয়েছে যা রেলের উপর চলতে পারে. পরীক্ষামূলক প্ল্যাটফর্মটি একটি 3.0m × 3.0m বর্গাকার ইস্পাত কাঠামোর ফ্রেম। পরীক্ষার সময় একটি বৈদ্যুতিক লিফট ব্যবহার করা হয় যা নমুনা প্ল্যাটফর্মটি গাড়ির দেহের উপরে উত্তোলন করে,তারপর ছোট গাড়ী পরীক্ষা অবস্থান ধাক্কা এবং পরীক্ষা শুরু করার আগে সংশোধন করা হয়.

16. বৈদ্যুতিক নিয়ন্ত্রণ অংশঃ MCGS কনফিগারেশন সফটওয়্যার এবং পিএলসি প্রোগ্রাম রাসায়নিক নিয়ন্ত্রণ কম্পিউটারের সাথে একীভূত ব্যবহৃত হয়।

এর মধ্যে রয়েছেঃ প্রধান নিয়ন্ত্রণ ইন্টারফেস, চুলা তাপমাত্রা বক্ররেখা ইন্টারফেস, নমুনা তাপমাত্রা ইন্টারফেস, historical record interface, parameter determination interface।
