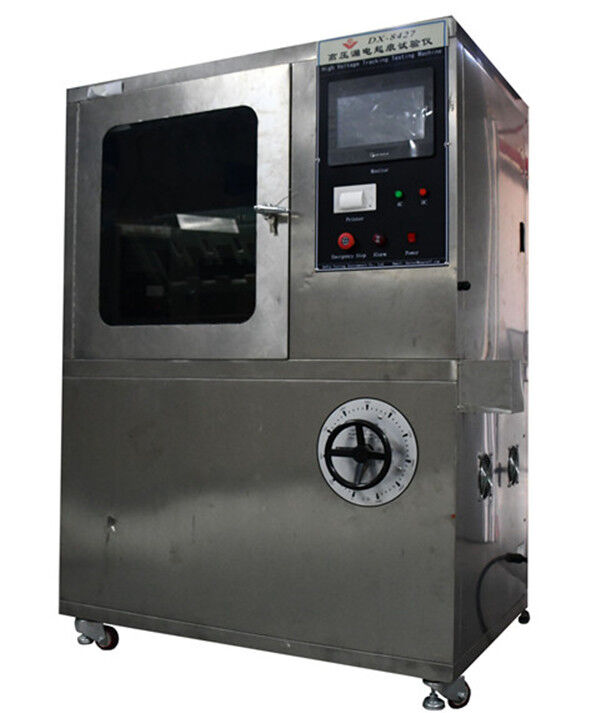

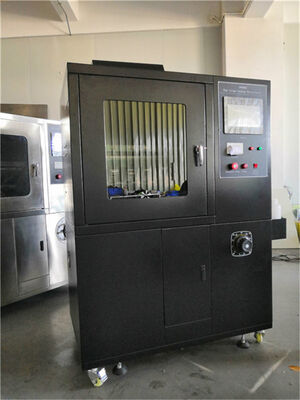

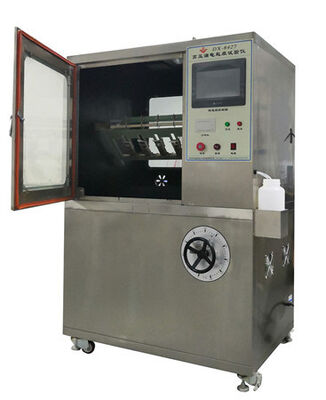

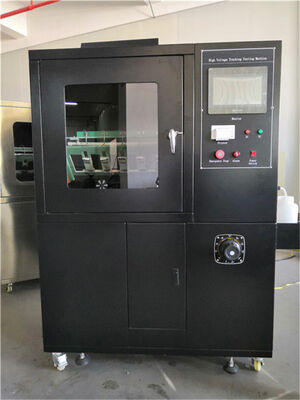

IEC60587 ট্র্যাক এবং ক্ষয় টেস্টিং মেশিন ASTMD2303 ইনসুলেটর টেস্টিং মেশিন

 IEC60587 AC হাই ভোল্টেজ টেস্টার মেশিন লিকেজ ট্রেস টেস্টিং মেশিন ASTMD2303

আবেদনের পরিধি:
এটি প্রধানত বৈদ্যুতিক ট্রেস এবং বৈদ্যুতিক এবং ইলেকট্রনিক পণ্য, গৃহস্থালীর যন্ত্রপাতি এবং তাদের উপকরণগুলির ক্ষয় প্রতিরোধের পরীক্ষা করার জন্য উপযুক্ত। এটি বৈদ্যুতিক ট্রেস এবং ক্ষয় প্রতিরোধের পরিমাপের মাধ্যমে কঠোর পরিবেশগত পরিস্থিতিতে ব্যবহৃত বৈদ্যুতিক নিরোধক উপকরণগুলির বৈদ্যুতিক ট্রেস এবং ক্ষয় প্রতিরোধের মূল্যায়ন করতে পাওয়ার ফ্রিকোয়েন্সি (48Hz-62Hz) এ তরল দূষণকারী এবং ঝোঁক নমুনাগুলির ব্যবহার অনুকরণ করে। বৈদ্যুতিক পণ্যগুলিতে আর্দ্রতা এবং অমেধ্যের প্রভাবের অধীনে, বিভিন্ন পোলারিটির চার্জযুক্ত অংশগুলির মধ্যে বা চার্জযুক্ত অংশ এবং গ্রাউন্ডেড ধাতুগুলির মধ্যে নিরোধক ফুটো হতে পারে, যার ফলে বৈদ্যুতিক আর্কগুলি হতে পারে যা বৈদ্যুতিক যন্ত্রপাতিগুলিতে ভাঙ্গন এবং শর্ট সার্কিট হতে পারে বা স্রাবের কারণে উপাদান ক্ষয় হতে পারে এবং এমনকি জ্বলতে পারে এবং আগুনের কারণ হতে পারে। এই পরীক্ষকটি একটি ধ্বংসাত্মক পরীক্ষা যা উপরোক্ত পরিস্থিতি অনুকরণ করার জন্য নিরোধক উপকরণগুলিতে পরিচালিত হয়। এটি একটি নির্দিষ্ট ভোল্টেজে বৈদ্যুতিক ক্ষেত্র এবং অপরিষ্কার জলের ক্রিয়াকলাপের অধীনে ফুটো এবং ট্রেসিংয়ের জন্য অন্তরকগুলির আপেক্ষিক প্রতিরোধের পরিমাপ এবং মূল্যায়ন করতে ব্যবহৃত হয়। এটি কঠিন বৈদ্যুতিক নিরোধক উপকরণ এবং বৈদ্যুতিক এবং ইলেকট্রনিক পণ্য, গৃহস্থালীর যন্ত্রপাতি, যেমন রিলে সকেট, স্থানান্তর সুইচ কভার, কন্টাক্টর ইত্যাদির জন্য উপযুক্ত।

মানদণ্ডের সাথে সঙ্গতিপূর্ণ:

IEC60587, ASTMD2303।

প্রযুক্তিগত পরামিতি:
1. ইলেকট্রোড: 0.5 মিমি পুরু উপাদান: স্টেইনলেস স্টীল;
2. উপরের এবং নীচের ইলেক্ট্রোডের মধ্যে দূরত্ব: 50.0 মিমি ± 0.1;
3. টেস্ট ভোল্টেজ: 100V-6000V অসীমভাবে সামঞ্জস্যযোগ্য;
4. ভোল্টেজ নিয়ন্ত্রক: আউটপুট: 0 থেকে 250V পর্যন্ত সামঞ্জস্যযোগ্য, ক্ষমতা 5KVA;
5. সার্কিট কারেন্ট 60mA হলে, ভোল্টেজ আউটপুট কেটে দিন;
6. পরীক্ষার সময়: 6 ঘন্টা;
7. ড্রপিং নির্ভুলতা: 0.5%;
8. ভোল্টেজ স্থায়িত্ব: ± 1%;
9. উচ্চ নির্ভুলতা ভোল্টেজ নিয়ন্ত্রক: আউটপুট AC220V শক্তি 6000W, নির্ভুলতা ± 1%;
10. ট্রেস রায়: স্ট্যান্ডার্ড GB/T653-2003/4.1.2 অনুযায়ী, একটি ভোল্টেজ প্রয়োগ করুন (2.5kV, 3 5kV এবং 4.5kV), এবং দূষিত তরল একটি নির্দিষ্ট প্রবাহ হারে ড্রিপ করুন৷ যদি কারেন্ট 60mA-এর নিচে হয় এবং 6 ঘন্টার জন্য কোন কারেন্ট না থাকে, তাহলে এটিকে অতিক্রম করেছে বলে মনে করা হয়;
11. ড্রপিং ডিভাইস: 0.00185 থেকে 20 মিলিলিটার প্রতি মিনিটের প্রবাহ পরিসীমা সহ একটি লিফার নির্ভুলতা পেরিস্টালটিক পাম্প ব্যবহার করে, প্রতি মিনিটে 0.1 থেকে 50 বিপ্লবের কাজের গতি এবং 0.5% এর কম একটি প্রবাহ নির্ভুলতার ত্রুটি;
12. আউটপুট ভোল্টেজ: AC/DC (পরিবর্তনযোগ্য)
13. চ্যাসিস: SUS304 স্টেইনলেস স্টিলের তৈরি (ব্রাশ করা পৃষ্ঠ);
14. স্যুয়ারেজ ট্যাঙ্কটি 316 স্টেইনলেস স্টিল দিয়ে তৈরি এবং একটি সিলিং ডিভাইস দিয়ে সজ্জিত।
15. ভলিউম হল 0.56m3, এবং স্টুডিওর ভলিউম হল 900L * 650W * 950H (mm);
16. উপকরণের মাত্রা: 1200L * 750W * 1800H (মিমি)
17. ওজন: প্রায় 200 কেজি

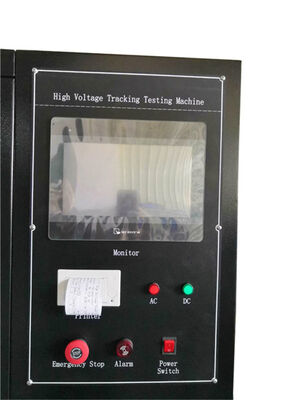

18. কন্ট্রোল ডিভাইস: Siemens PLC+Tiwan Weilun টাচ স্ক্রিন কন্ট্রোল, সুনির্দিষ্ট নিয়ন্ত্রণ, সহজ অপারেশন, সম্পূর্ণ মানবিক নকশা, পরীক্ষার পর স্বয়ংক্রিয় রিপোর্ট তৈরি, প্যানেল থার্মাল প্রিন্টার ব্যবহার করে একটি সময়মত পরীক্ষার ফলাফল প্রিন্ট করতে পারে;
19. পরীক্ষামূলক গ্রুপের সংখ্যা: পাঁচটি গ্রুপ, (পরীক্ষামূলক প্রক্রিয়া চলাকালীন, একটি পাম্প এক গ্রুপের ফোঁটা নিয়ন্ত্রণ করে, যা পরীক্ষার প্রক্রিয়া চলাকালীন একে অপরকে প্রভাবিত করে না এবং সাধারণত বাজারে দেখা যায় না যেখানে একটি পাম্প পাঁচটি গ্রুপ নিয়ন্ত্রণ করে) (স্বতন্ত্রভাবে বা একসাথে পরীক্ষা করা যেতে পারে)।
