ক্যাবল লোড গরম চক্র পরীক্ষার মেশিন জন্য সার্কুলেটিং গরম পরীক্ষা এবং সার্কুলেটিং গরম চিকিত্সা ক্যাবল

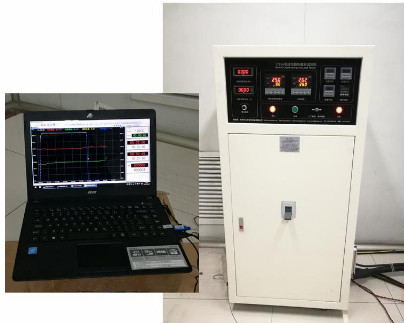

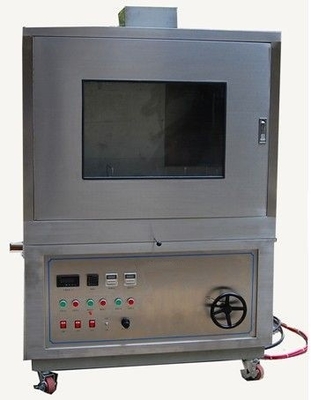

DX8395 ক্যাবল লোড গরম করার চক্র পরীক্ষার মেশিন

1প্রয়োগের ক্ষেত্রঃ

The cable thermal cycle heating test system conforms to the technical specification of the Wire and Cable Quality Supervision and Inspection Center "TICW 15-2012 Test Method for Airborne Current Carrying Capacity of Single Cable". একই সময়ে, এটি GB/T12706-2008, GB/T 11017, GB/Z18890, IEC60502, IEC60840 এর প্রয়োজনীয়তা পূরণ করতে পারে,IEC60627 পাওয়ার ক্যাবলগুলির সার্কুলার হিটিং টেস্ট এবং জলের অনুপ্রবেশযোগ্যতা পরীক্ষার আগে ক্যাবলগুলির সার্কুলার হিটিং চিকিত্সার জন্য.

2টেস্ট মোডঃ

1. তার এবং তারের একটি নির্দিষ্ট স্রোতের কর্মের অধীনে কন্ডাক্টরের তাপমাত্রা পরিবর্তন রেকর্ড; এটি, Tt, এবং I/T (t) বক্ররেখা রেকর্ড করা হয়

2. তার এবং তারের স্বয়ংক্রিয়ভাবে কন্ডাক্টরের তাপমাত্রায় কন্ডাক্টর মাধ্যমে বর্তমান সামঞ্জস্য করবে; এটি, Tt, এবং I / T ((t) বক্ররেখা রেকর্ড করা হয়

3বৈশিষ্ট্যঃ

একই সময়ে ক্যাবলের ধ্রুবক তাপমাত্রা গরম করা বা ক্যাবলের ধ্রুবক বর্তমান গরম করা,এটি ধ্রুবক তাপমাত্রায় তারের বর্তমানের সময়মত পরিবর্তন এবং বর্তমান রেকর্ড করতে পারেন, তাপমাত্রা এবং সময় বক্ররেখা, এবং সঞ্চয় এবং রেকর্ড মুদ্রণ করতে পারেন

4পরীক্ষার পদ্ধতি এবং নিয়ন্ত্রণ পদ্ধতিঃ

1পরীক্ষার পদ্ধতিঃ

প্রাথমিক পর্যায়ে পরীক্ষা করা নমুনাগুলি পরীক্ষাগারের মেঝেতে ছড়িয়ে দেওয়া হয় এবং তারের দ্বারা গরম করা হয় যতক্ষণ না তারের একটি স্থিতিশীল তাপমাত্রা পৌঁছায়,যা সাধারণ অপারেশনের সময় তারের সর্বোচ্চ তাপমাত্রার চেয়ে 5k ~ 10k বেশি. তিন-কোর তারের জন্য, গরম করার স্রোত সমস্ত কন্ডাক্টর মাধ্যমে যেতে হবে। গরম করার চক্রটি কমপক্ষে 8 ঘন্টা।কন্ডাক্টরের তাপমাত্রা নির্দিষ্ট তাপমাত্রা পরিসীমা মধ্যে প্রতি গরম চক্রের জন্য অন্তত 2 ঘন্টা বজায় রাখা উচিততারপরে, এটি কমপক্ষে 3 ঘন্টা বাতাসে স্বাভাবিকভাবে শীতল হওয়া উচিত, যতক্ষণ না কন্ডাক্টর তাপমাত্রা পরিবেষ্টিত তাপমাত্রার 10K এর মধ্যে থাকে এবং এই চক্রটি 20 বার হয়।

2নিয়ন্ত্রণ পদ্ধতিঃ কোম্পানি দ্বারা স্বাধীনভাবে উন্নত নিয়ামক ট্রান্সফরমারের ইনপুট ভোল্টেজ নিয়ন্ত্রণ করে, যাতে আউটপুট বর্তমান নিয়ন্ত্রণ করা যায়,এবং একই সময়ে বর্তমান আউটপুট নিয়ন্ত্রণ করতে তাপমাত্রা নিয়ামক 4 ~ 20mA আউটপুট মোড ব্যবহার করে, যাতে তারের পরীক্ষার তাপমাত্রা অর্জন করা যায়।

3তাপমাত্রা নমুনা গ্রহণের পদ্ধতি দুটি প্রকারেরঃ

(1) পরীক্ষার নমুনার উপর সরাসরি তাপমাত্রা নমুনা নেওয়া

(২) যদি নমুনাটি অন্য পরীক্ষার জন্য রাখা হয় এবং তাপমাত্রা নমুনা গ্রহণের জন্য ছিদ্র করা যায় না, তবে তুলনামূলক লোডিংয়ের জন্য একই স্পেসিফিকেশনের অন্য তার ব্যবহার করা হয়,এবং তুলনামূলক লোডিং নমুনার তাপমাত্রা পরীক্ষা নমুনার বর্তমান নিয়ন্ত্রণের লোডিং বর্তমান নিয়ন্ত্রণের প্রতিক্রিয়া মান হিসাবে নেওয়া হয়

5. পরীক্ষার নমুনার স্পেসিফিকেশনঃ

সমাপ্ত তারের থেকে 10 ~ 15 মিটার দৈর্ঘ্যের দুটি তারের নমুনা আটকান

6প্রধান পরামিতি:

1. বর্তমান পরিসীমাঃ 50 ~ 3000A

2পরীক্ষার তাপমাত্রাঃ 0 ~ 110°C, তাপমাত্রা পরিমাপের নির্ভুলতাঃ ± 1°C

3. গরম করার সময়ঃ 0~9999.99H/M/S সেট করা যাবে

4. শীতল সময়ঃ 0~9999.99H/M/S সেট করা যাবে

5. চক্র সময়ঃ 1-9999 বার সেট করা যাবে;

7প্রধান কনফিগারেশনঃ

1. ট্রান্সসেন্ট্রাল হিটিং ট্রান্সফরমার, ২টি সেট ৩০ কেভিএ:

(১) নামমাত্র ক্ষমতাঃ ৩০ কেভিএ;

(2) নামমাত্র ইনপুটঃ 380V, 79A, নামমাত্র আউটপুটঃ 10V, 3000A;

(৩) ট্রান্সফরমার ফর্মঃ মধ্যভাগে, অভ্যন্তরীণ ব্যবহার;

2. এম্পমিটারঃ 3000.0A/5.0A দুই

3. উচ্চ বর্তমান ট্রান্সফরমারঃ 3000A, 0.5 গ্রেড; দুই

4. পিআইডি স্মার্ট তাপমাত্রা নিয়ন্ত্রণ টেবিলঃ দুটি (একটি নমুনা তাপমাত্রা পর্যবেক্ষণ এবং অন্যান্য পরিবেষ্টিত তাপমাত্রা পর্যবেক্ষণের জন্য)

5. ব্যাসার্ধ 1.5 মিমি, দৈর্ঘ্য 150 মিমি, দুটি কে-টাইপ বর্মযুক্ত থার্মোকপল (একটি মোট দৈর্ঘ্য 2 মিটার এবং 10 মিটার)

6একটি সেট টেস্ট সফটওয়্যার যা গরম প্রোগ্রাম বিভাগ সেট করতে পারেন এবং প্রাসঙ্গিক তথ্য এবং বক্ররেখা রেকর্ড

7. একটি কম্পিউটার

8কন্ট্রোল ক্যাবিনেটঃ এক সেট

9টেস্ট ফিক্সচারঃ চারটি গ্রুপ
