পণ্যের বিবরণ:
|
| মেশিন: | ল্যাব টেস্টিং মেশিন | স্ট্যান্ডার্ড: | আইএসও 834-1 、 EN1363-1 |
|---|---|---|---|
| আবেদন: | বিভিন্ন ইস্পাত কাঠামো অগ্নিরোধী আবরণ নমুনা | ফাংশন: | আগুন প্রতিরোধের পরীক্ষার জন্য উপযুক্ত |
| চুল্লি গঠন: | চার স্তরের গঠন | তাপীয় সহগ: | 0.117~0.143W/(m.k) |
| চুল্লি তাপমাত্রা সংগ্রহ: | কে-টাইপ সাঁজোয়া থার্মোকল নির্বাচন করা হয় | চাপ মুক্তি পাওয়ার: | AC220, উচ্চ তাপমাত্রা প্রতিরোধের সাথে 0.3kw উচ্চ চাপের ফ্যান |
| বিশেষভাবে তুলে ধরা: | ইস্পাত কাঠামো অগ্নিরোধী লেপ চুলা,ISO834-1 অগ্নি পরীক্ষা চুল্লি,অভ্যন্তরীণ অগ্নি-প্রতিরোধী আবরণ পরীক্ষা সরঞ্জাম |
||

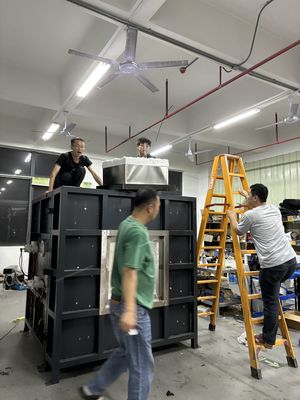

DX8810A ইস্পাত কাঠামোর অগ্নি-প্রতিরোধী আবরণ পরীক্ষা চুল্লি
![]()
![]()
1. প্রকল্পের নাম: ইস্পাত কাঠামোর অগ্নি-প্রতিরোধী আবরণ পরীক্ষা চুল্লি

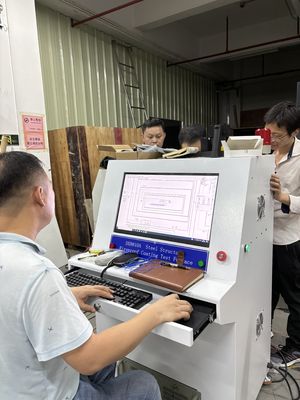

2. সংক্ষিপ্ত বিবরণ: ইস্পাত কাঠামোর অগ্নি-প্রতিরোধী আবরণ পরীক্ষা চুল্লিটি ভবন (কাঠামো) এর ভিতরে এবং বাইরে ব্যবহৃত বিভিন্ন ইস্পাত কাঠামোর অগ্নি-প্রতিরোধী আবরণ নমুনার অগ্নি প্রতিরোধ পরীক্ষার জন্য উপযুক্ত, এবং 800 সেমি এর বেশি দৈর্ঘ্যের নমুনার জন্য উপযুক্ত নয়। WINDOWS 7 অপারেশন ইন্টারফেস এবং LabView ডেভেলপমেন্ট সফ্টওয়্যার ব্যবহার করে, ইন্টারফেস শৈলী তাজা, সুন্দর এবং সহজ। পরিমাপের ফলাফল পরীক্ষার সময় রিয়েল-টাইমে প্রদর্শিত হয় এবং উপযুক্ত বক্ররেখা গতিশীলভাবে আঁকা হয়, এবং ডেটা স্থায়ীভাবে সংরক্ষণ, পুনরুদ্ধার এবং মুদ্রণ করা যেতে পারে, এবং প্রতিবেদনটি সরাসরি মুদ্রণ করা যেতে পারে। এটি অত্যন্ত বুদ্ধিমান, নির্দেশিত মেনু অপারেশন, সহজ এবং স্বজ্ঞাত বৈশিষ্ট্যযুক্ত, যা পরীক্ষার ফলাফলকে আরও নির্ভুল করে তোলে।
3. মান মেনে চলুন: ISO834-1,EN1363-1
প্রযুক্তিগত পরামিতি:
1. সরঞ্জামের গঠন: অগ্নি প্রতিরোধ পরীক্ষা অনুভূমিক চুল্লি, দহন নিয়ন্ত্রণ অংশ, গ্যাস অংশ এবং চাপ হ্রাস ব্যবস্থা, চাপ মুক্তি এবং চাপ পরিমাপ ব্যবস্থা, ফ্লু গ্যাস নির্গমন ব্যবস্থা, নমুনা পরীক্ষা ফ্রেম, গ্যাস প্রবাহ ব্যবস্থা, তাপমাত্রা পরিমাপ ব্যবস্থা (চুল্লির তাপমাত্রা ডেটা অধিগ্রহণ ব্যবস্থা, পরীক্ষা উপাদান তাপমাত্রা অধিগ্রহণ ব্যবস্থা), ধোঁয়া নিষ্কাশন ভালভ ব্যবস্থা এবং বিশেষ পরীক্ষা সফ্টওয়্যার। 16-বিট উচ্চ-নির্ভুলতা ডেটা অধিগ্রহণ মডিউল প্রতিটি চ্যানেলের তাপমাত্রা, চাপ, প্রবাহ হার এবং অন্যান্য দিকের ডেটা সংগ্রহ করতে ব্যবহৃত হয়, এবং মাইক্রোকম্পিউটার বিশ্লেষণ, প্রক্রিয়াকরণ এবং নিয়ন্ত্রণের মাধ্যমে রিয়েল-টাইমে পুনরুত্পাদিত দহনের বাস্তব তথ্য তৈরি হয়, এবং ফলাফলগুলি সরাসরি মাইক্রোকম্পিউটার বিশ্লেষণ এবং বিচারের মাধ্যমে পাওয়া যায়। পুরো মেশিনটি নির্ভরযোগ্য উপাদান গ্রহণ করে যাতে সিস্টেমটি নির্ভরযোগ্য, উচ্চ-গতির অপারেশন এবং উন্নত হয়।

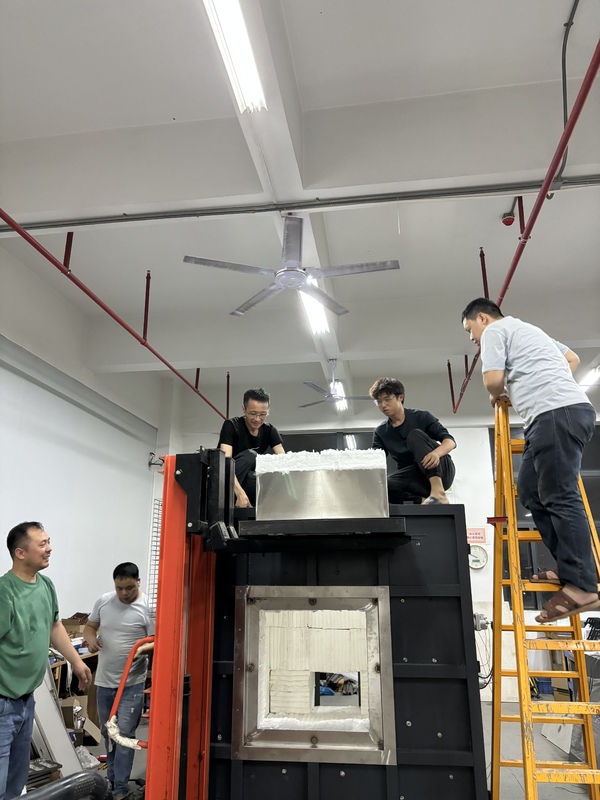

2. চুল্লির গঠন: চার-স্তর কাঠামো, যখন ভিতরের স্তর 1300°C হয়, তখন বাইরের স্তরটি ঘরের তাপমাত্রায় থাকে। বাইরে থেকে ভিতরে, সেগুলি হল: স্টেইনলেস স্টিলের খোলসের প্রথম স্তর, ইস্পাত কাঠামোর ফ্রেমের দ্বিতীয় স্তর; তৃতীয় স্তরটি উচ্চ-তাপমাত্রার ইট দিয়ে তৈরি; চতুর্থ স্তরটি 1700 °C তাপমাত্রার প্রতিরোধ ক্ষমতা সহ একটি উচ্চ-তাপমাত্রার সিরামিক তুলা;
3. বার্নার:
3.1 60~80kw পাওয়ারের 2 সেট উচ্চ-চাপ বার্নার ব্যবহার করা হয়, এবং বার্নারে এয়ার-ফুয়েল আনুপাতিক নিয়ন্ত্রণ রয়েছে, যা চুল্লির ভিতরের তাপমাত্রার প্রতিক্রিয়া সহ একটি বন্ধ-লুপ নিয়ন্ত্রণ গঠন করে, এবং একটি উপযুক্ত দহন প্রভাব অর্জনের জন্য গ্যাস ভালভ এবং এয়ার ভালভ স্বয়ংক্রিয়ভাবে সামঞ্জস্য করতে পারে। নিরাপত্তা নিশ্চিত করার জন্য, বার্নার এবং উপাদানগুলির নির্বাচন সবই সুপরিচিত ব্র্যান্ড;
3.2 বার্নিং টর্চ কন্ট্রোলার: ইগনিশন ব্যর্থতা এবং শিখা নিভে যাওয়ার জন্য স্বয়ংক্রিয় অ্যালার্ম ডিভাইস সহ;
3.3 চুল্লির দেয়ালের উভয় পাশে 2টি উচ্চ-গতির গ্যাস মাস্কেট এমবেড করা আছে, প্রতি পাশে 1টি। চুল্লির ভিতরে গরম করার জন্য প্রয়োজনীয় তাপ সরবরাহ করে;
3.4 গ্যাস পাইপলাইন এবং এয়ার পাইপলাইন: এটি প্রজাপতি ভালভ, এয়ার-ফুয়েল আনুপাতিক ভালভ, দ্বি-পর্যায়ের চাপ হ্রাসকারী ভালভ, ম্যানুয়াল প্রজাপতি ভালভ, ইগনিশন কন্ট্রোলার, উচ্চ এবং নিম্ন চাপ সুইচ, গ্যাস ওভারপ্রেসার রিলিজ ভালভ, গ্যাস গ্যাস-লিকুইড সেপারেটর, প্রথম-পর্যায়ের চাপ হ্রাসকারী ভালভ, লিকুইড ফেজ সুইচিং ভালভ, গ্যাস চাপ গেজ, নিম্ন চাপ গেজ, বল ভালভ, গ্যাস লিক অ্যালার্ম, স্টেইনলেস স্টিল হোস, গ্যাস উচ্চ-চাপ হোস, ইত্যাদি দ্বারা গঠিত।
4. তাপমাত্রা পরিমাপ ব্যবস্থা:
4.1 চুল্লির ভিতরে থার্মোকাপল:
4.2 ব্যাকফায়ার পৃষ্ঠের তাপমাত্রা পরিমাপ:
4.3 মোবাইল পরীক্ষা তাপমাত্রা
4.4 চুল্লির তাপমাত্রা সংগ্রহ
5. চাপ পরিমাপ ব্যবস্থা:
5.1 চুল্লির চাপ পরিমাপ
5.2 চুল্লির ভিতরের চাপ প্রতি 1 মিনিটে রেকর্ড করা হয়, এবং রেকর্ডিং সরঞ্জামের নির্ভুলতা 1 সেকেন্ড। ডেটা অধিগ্রহণ 3 বার/সেকেন্ড। চুল্লির চাপ নিয়ন্ত্রণ এবং ডেটা অধিগ্রহণ, চুল্লির চাপ "অধ্যায় 2 মান মেনে চলা" এর প্রতিটি মানের প্রয়োজনীয়তা অনুসারে ধোঁয়া নিষ্কাশন ব্যবস্থার সাথে রিয়েল-টাইম নিয়ন্ত্রণ নিশ্চিত করতে পারে;
5.3 টি-আকৃতির পরিমাপ প্রোব
5.4 চাপ ট্রান্সমিটার
6. চাপ মুক্তি ব্যবস্থা:
6.1 চুল্লির দেয়ালের পিছনে ধোঁয়া নিষ্কাশন ছিদ্র স্থাপন করা হয়েছে, যা চুল্লির শরীরের ফ্লু গ্যাস নিষ্কাশন এবং চুল্লির ভিতরের চাপ নিয়ন্ত্রণের জন্য ধোঁয়া নিষ্কাশন পাইপের সাথে সংযুক্ত। চুল্লির ভিতরে বায়ু সরবরাহ এবং নিষ্কাশন বায়ু 0.3kw শক্তিশালী ফ্যান এবং ফ্রিকোয়েন্সি কনভার্টার দ্বারা নিয়ন্ত্রিত হয়, এবং বায়ু পরিমাণ কম্পিউটার প্রোগ্রাম দ্বারা স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত হয় যাতে দহন, চাপ এবং ধোঁয়া নিষ্কাশনের প্রয়োজনীয়তা পূরণ করা যায়;
6.2 চাপ মুক্তি পাইপলাইন
6.3 চাপ মুক্তি শক্তি: AC220, 0.3kw উচ্চ-চাপ ফ্যান উচ্চ তাপমাত্রা প্রতিরোধের সাথে;
6.4 চুল্লির চাপ নিয়ন্ত্রণ এবং ডেটা অধিগ্রহণ, চুল্লির চাপ উপরের মান প্রয়োজনীয়তা এবং ধোঁয়া নিষ্কাশন ব্যবস্থার সাথে একটি নিয়ন্ত্রণ লুপ গঠনের জন্য রিয়েল-টাইম নিয়ন্ত্রণ নিশ্চিত করতে পারে।
7. চুল্লির নকশা সূচক:
7.1 ডিভাইসের নেট ভলিউম: 1.0m3
7.2 ডিভাইসের ভিতরে নেট আকার: দৈর্ঘ্য×প্রস্থ× উচ্চতা = 1.0×1.0×1.0m
7.3 ডিভাইসের বাহ্যিক মাত্রা: দৈর্ঘ্য×প্রস্থ×উচ্চতা=1.6×1.6×1.6m
7.4 জ্বালানী ব্যবহৃত: প্রাকৃতিক গ্যাস (ক্যালোরিফিক মান 8500Kcal/Nm3) বা শিল্প গ্যাস;
7.5 কাজের তাপমাত্রা: চুল্লির দীর্ঘমেয়াদী কাজের তাপমাত্রা 1300°C এর নিচে; সেট সূত্র অনুযায়ী গরম করুন।
7. গ্যাস অ্যালার্ম: গ্যাস রুম এবং পরীক্ষা সাইটে ব্যবহৃত হয়।
8. ইগনিশন মাস্কেটের সংখ্যা: 2 সেট
9. নমুনা পরীক্ষা ফ্রেম: বহনযোগ্য তাপ-প্রতিরোধী ইস্পাত প্লেট, মোট 2 সেট
10. তাপ নিরোধক দক্ষতা পরীক্ষা: GB/T14907-2018 মান, পরিশিষ্ট A অনুযায়ী, নমুনার ব্যাকফায়ার পৃষ্ঠের কেন্দ্রে এবং কেন্দ্র রেখা থেকে 125 মিমি দূরে দুটি থার্মোকাপল প্রাথমিকভাবে স্থাপন করা হয়, এবং চুল্লির ভিতরের থার্মোকাপলগুলি তাপ নিরোধক দক্ষতা পরীক্ষা এবং গণনা করতে ব্যবহৃত হয়।
ধোঁয়া নিষ্কাশন ব্যবস্থা:
1. পরীক্ষা ডিভাইসটি নিম্ন ধোঁয়া নিষ্কাশন পদ্ধতি গ্রহণ করে।
2. চুল্লির নীচে একটি ট্রফ-আকৃতির ধোঁয়া নিষ্কাশন পোর্ট রয়েছে, এবং তারপরে এটি ইন্ডুসড ড্রাফট ফ্যানের মাধ্যমে নিষ্কাশিত হয়।
3. ধোঁয়া নিষ্কাশন ফ্যান এবং ধোঁয়া নিষ্কাশন ডাক্ট 304 স্টেইনলেস স্টিল দিয়ে তৈরি।
![]()
![]()
